Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veri ler ve bileşe nler Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.8 Köprü sistem i 141 3.8.2 Köprünün yapısı 3 Res. 3.8 - 2 Köprünün yap ı s ı - Kafa y…
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.8 Köprü sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
140
3.8 Köprü sistemi
3
3.8.1 Köprülerin konumu
3

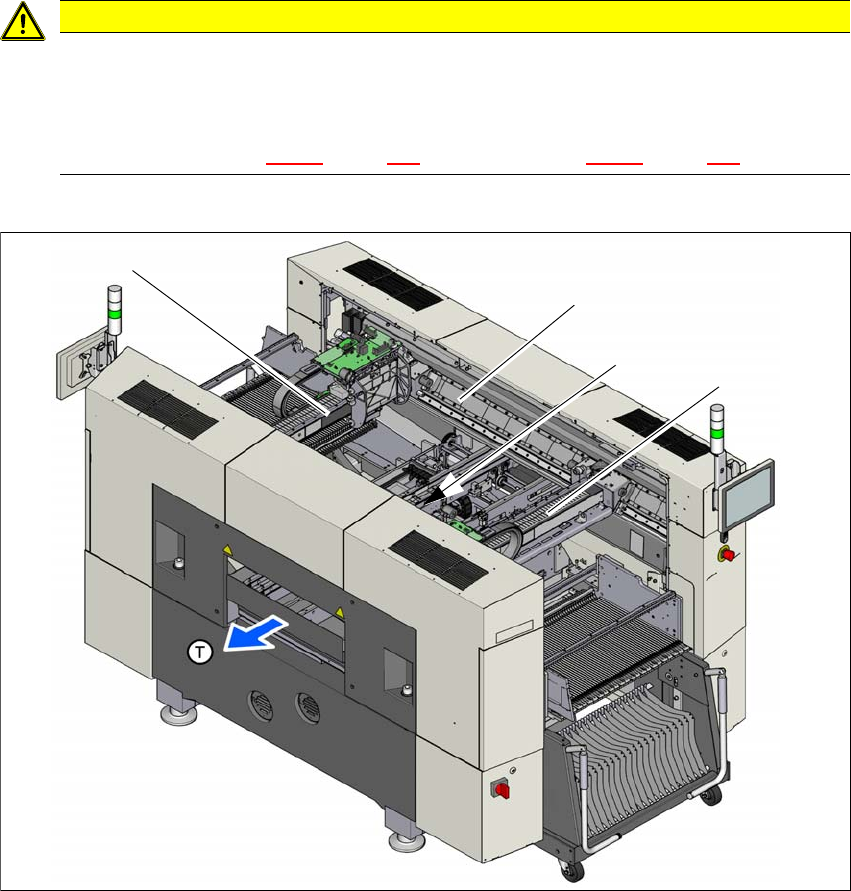

Res. 3.8 - 1 SX2 dizgi makinesindeki köprülerin konumu
(1) Köprü 1
(2) Y ekseni, köprü 1 ve köprü 2
(3) Y ekseni, köprü 1 ve köprü 2 (gizli)
(4) Köprü 2
(T) Baskılı devre kartı taşıma yönü
DİKKAT
Köprüyü kaydırmak için sadece tutamağından tutun - Sadece SIPLACE SX1/SX2 V3 için
Köprüyü kaydırma tutamağı sadece SIPLACE SX1/SX2 V3'te mevcuttur. Köprünün hasar
görmesini önlemek için
SIPLACE SX1/SX2 V3'teki köprü sadece öngörülen tutamaktan tutularak elle kaydırılma-
lıdır. Bkz. poz. (3) res. 3.8 - 2
, sayfa 141 veya poz. (4) res. 3.8 - 3, sayfa 142.
(1)
(2)
(4)
(3)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.8 Köprü sistemi
141
3.8.2 Köprünün yapısı
3

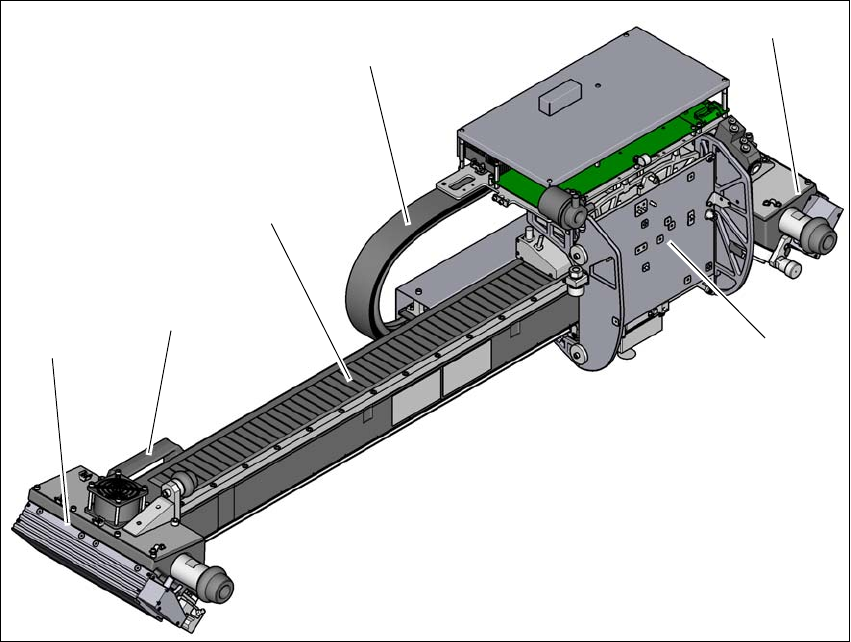

Res. 3.8 - 2 Köprünün yapısı - Kafa yuvası görünümü
(1) X lineer motorlu kafa yuvası (birincil parça)
(2) Y lineer motor 2, sabit rulman (birincil parça) ve fan ile
(3) Tutamak (Sadece SIPLACE SX1/SX2 V3'te)
(4) Daimi mıknatıslı kılavuz sistemi (X lineer motorunun ikincil parçası)
(5) Çekilir kablo
(6) Tutamak (Sadece SIPLACE SX1/SX2 V3'te)
(7) Y lineer motor 1, hareketli rulman (birincil parça) ve fan ile
(4)
(3)
(1)
(2)
(6)
(5)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.8 Köprü sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
142
3

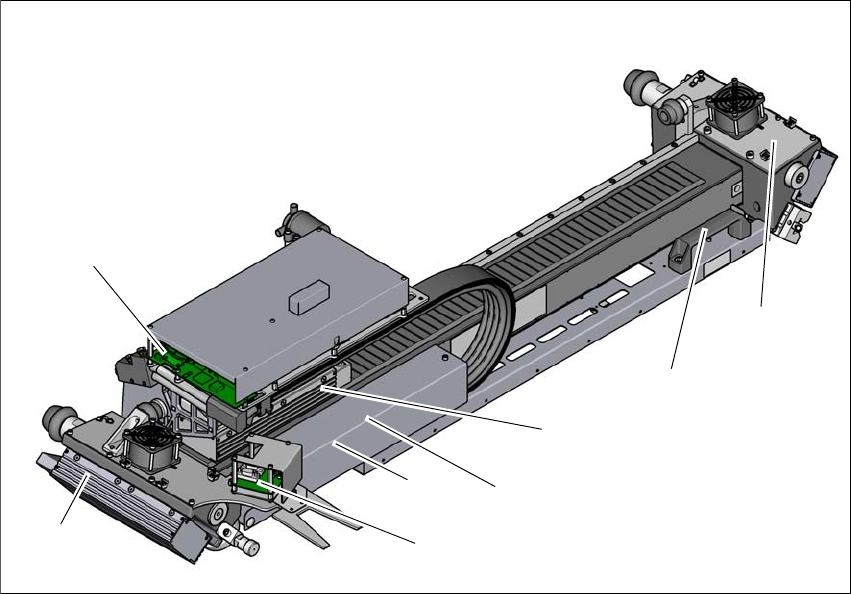

Res. 3.8 - 3 X ekseninin yapısı - Kafa yuvası görünümü
(1) Y lineer motor 1, hareketli rulman (birincil parça) ve fan ile
(2) Kafa devre kartı, Head Control Unit ile
(3) Y lineer motor 2, hareketli rulman (birincil parça) ve fan ile
(4) Tutamak (Sadece SIPLACE SX1/SX2 V3'te)
(5) X lineer motor (birincil parça)
(6) X ekseni köprü arabirimi (kapağın altında)
(7) Y ekseni köprü arabirimi (kapağın altında)
(8) Sensör modülü
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
