5 Dizgi makinesindeki görevler Kul lanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5.15 Komponent arabasının kenetlenmesi veya ayrılması Yazılım sü rümü SR.713.1 itibariyle Baskı 12/2020 284 İnce ayar yükseklik ayarı y…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.15 Komponent arabasının kenetlenmesi veya ayrılması
283
I 5
5
5
Komponent arabasını dikkatlice, dayanana kadar dizgi makinesinin içine itin. Komponent tab-
lasının durdurma bloğu
(2), makine giriş yerindeki tabla yükseklik kontrolü (1) dirseğinin altına
sığmalıdır (sağ ve sol taraf).
5

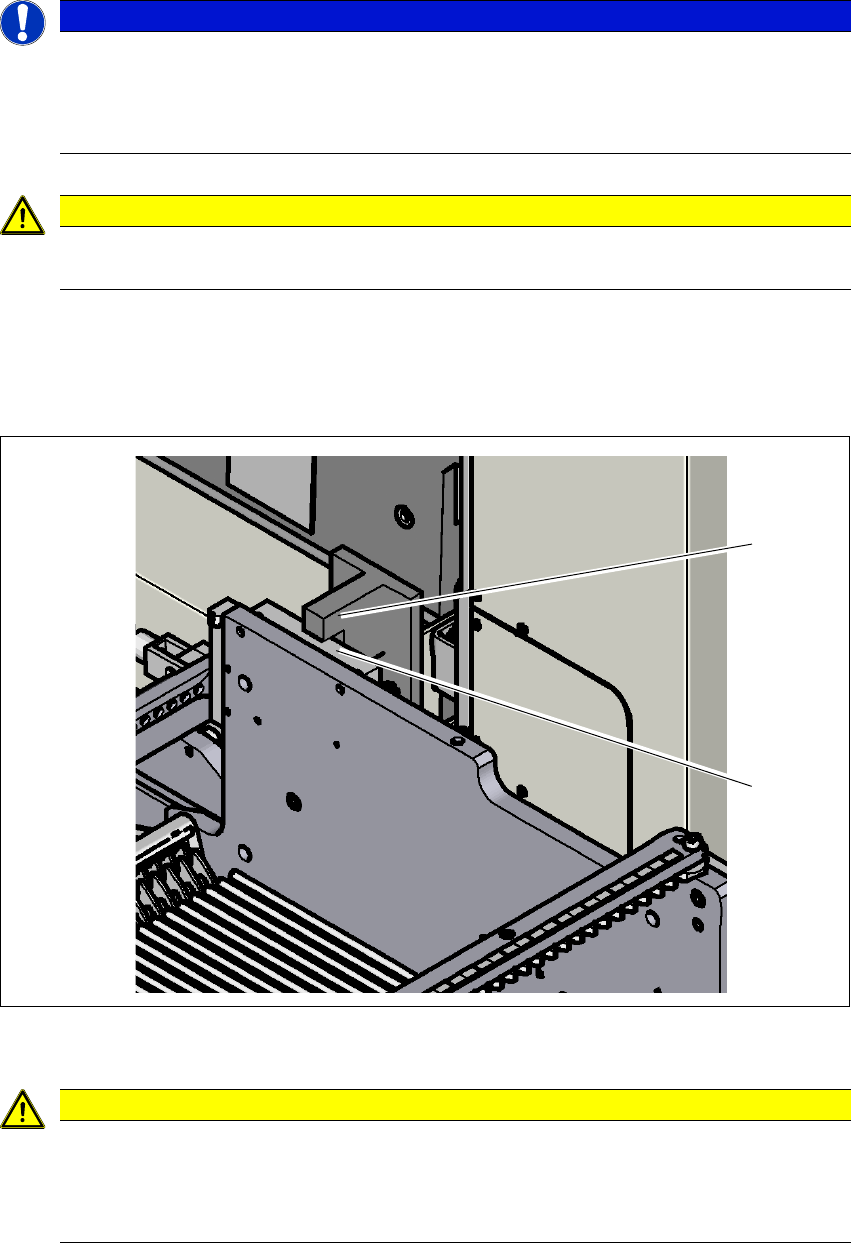

Res. 5.15 - 5 Tabla yükseklik kontrolü
5
NOT
Bantların bitişik olacak şekilde kesilmesi
Bantları X besleyici modüllerin ön ucunda bitişik kesmezseniz, boş bantlar boş bant yön-
lendirme kanalına ulaşmaz.
Komponent arabasını kenetlemeden önce bantları bitişik olacak şekilde kesin.
DİKKAT
Dizgi kafasının pozisyonu!
Dizgi kafasının komponent arabasının hareket alanı dışında olmasını kontrol edin.
DİKKAT
Kafa çarpışma tehlikesi!
Tabla yükseklik kontrolü dirseklerinden biri söküldüğünde (sol ve sağ taraf), komponent
tablasının yüksek olması nedeniyle kafa çarpışma tehlikesi söz konusudur.
Dirsekleri sökmeyin.
(1)
(2)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.15 Komponent arabasının kenetlenmesi veya ayrılması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
284
İnce ayar yükseklik ayarı yardımıyla komponent arabalarının yüksekliğini düzeltebilirsiniz.
Bloğun iki yüzeyi ve dirsek birbirine değmemelidir.
5
5
5
İstasyon yazılımının temel görünümünde Besleyici modül... simgesini ve
Konumlar simgesini seçin.
İlgili konumda kilidi açmak için simgesine tıklayın ve araba tamamen kenetlenene ka-
dar bekleyin. Daha fazla bilgi için istasyon yazılımının online yardımına bakabilirsiniz.
İki tutamaktaki kovanı yukarı itin ve kolu aşağı döndürün.
5

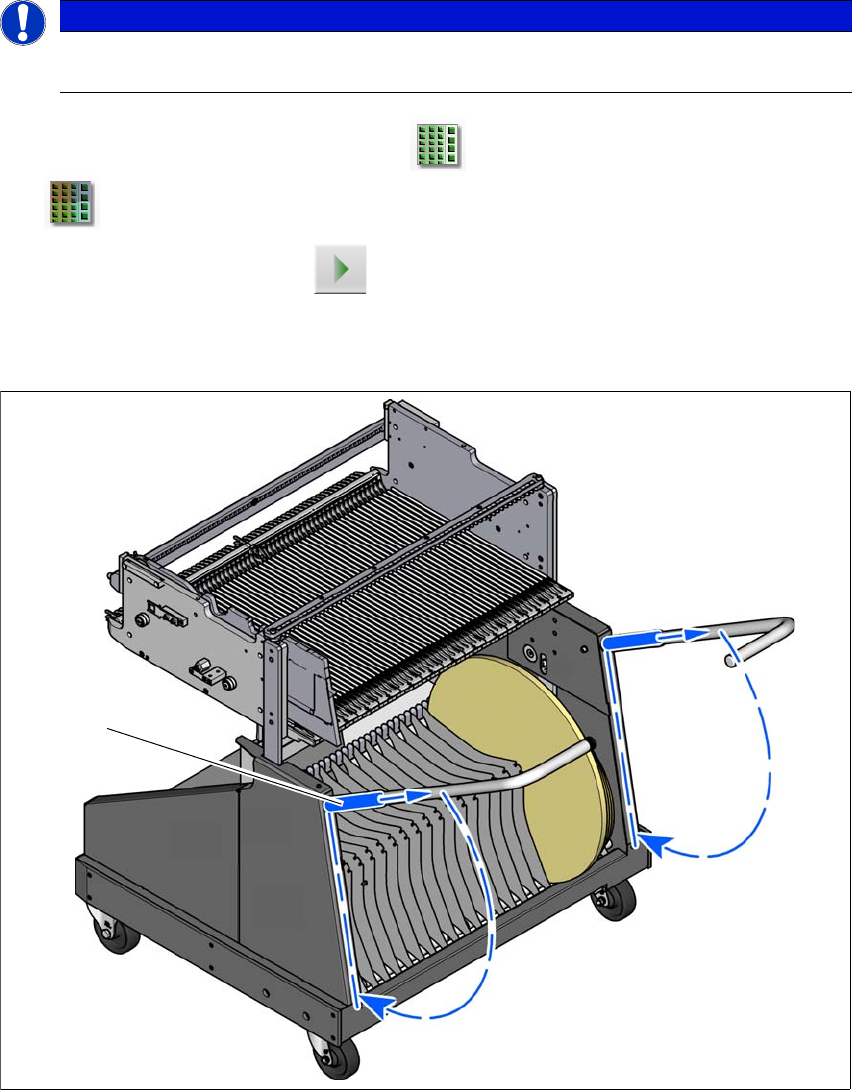

Res. 5.15 - 6 Komponent arabası - Tutamakların aşağı doğru döndürülmesi
(1) Kovanı yukarı kaydırma
(2) Tutamakları aşağı katlama
NOT
Kenetleme işlemi sadece koruyucu başlıklar kapalıyken yapılabileceği için koruyucu
başlıkları kapatın.
(1)
(2)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
285
6 İstasyon eklentileri
İlgili konfigürasyon seçenekleri ve opsiyonlar için lütfen SIPLACE dizgi makinesinin ilgili teknik
özelliklerine bakın.
6
6.1 Nozul değiştirici
Magazinler ortak bir taşıyıcı üzerinde yer alır. İki silindir pim ile ortalanmış ve 4 basmalı düğme ile
sabitlenmiştirler. Tam konum, her bir magazin üzerindeki iki indeks noktası ile belirlenir. Muhteme-
len çıkıntılı bir magazin ile dizgi kafasının çarpışmasını önlemek için, magazinlerin nozul değişti-
ricinin temel gövdesi üzerine doğru oturması mikro anahtarlar ile izlenir. Magazinler eksik
olduğunda veya doğru yerleştirilmediğinde güvenlik devresi dizgi makinesini durdurduğu için tüm
magazin yerleri dolu olmalıdır.
NOT
SIPLACE Smart Pin Support
opsiyonunun kullanılması halinde maksimum nozul değiş-
tirici magazin sayısı azaltılır
