6.1.3.4 SIPLACE MultiStar için "Sıra 2" nozul değiştirici
Ürün no. 00519842-xx Nozul değiştirici CPP sıra 2 için, SX
"Sıra 2" nozul değiştirici aşağıdaki konumlara takılabilir:
SX dizgi makinesi: Konum 1 ve 2
Ek ekipman paketi, nozul değiştirici ile birlikte bir montaj seti içermektedir.
6

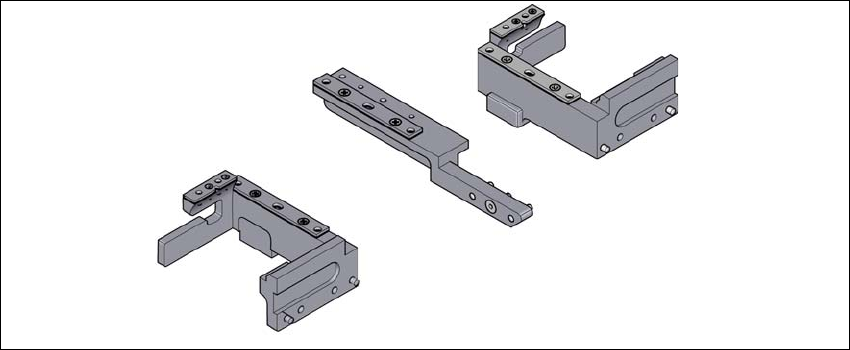

Res. 6.1 - 9 "Sıra 2" nozul değiştirici için montaj seti
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
296
6.1.4 SIPLACE TwinStar için nozul değiştirici
Ürün no. 03005191-xx Magazin, 2 nozul için
Ürün no. 03001807-xx Magazin, 1 nozul için
6

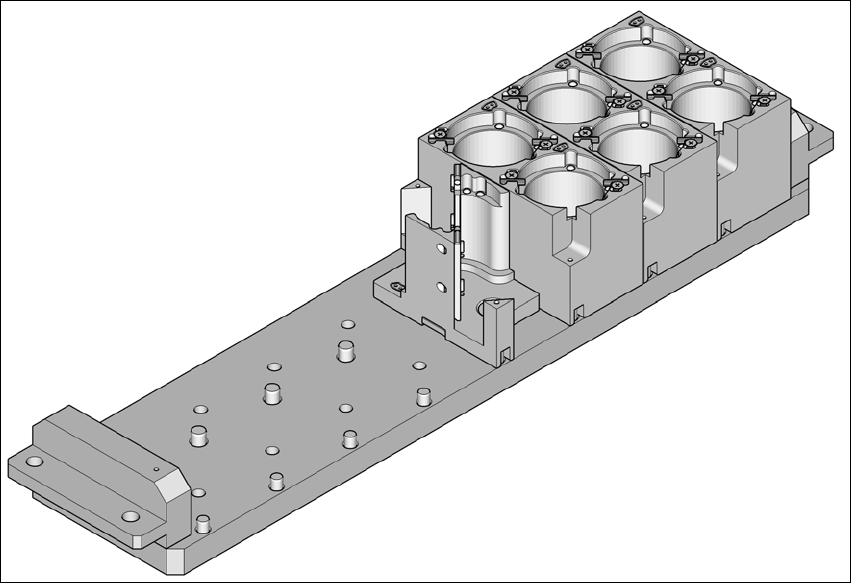

Res. 6.1 - 10 SIPLACE TwinStar için nozul değiştirici
6.1.4.1 Açıklama
Bu nozul değiştirici, en fazla 12 nozul magazini alabilir. İki magazin tipi mevcuttur: Standart maga-
zinler ve özel nozullar veya kıskaçlar için magazinler. Magazinler ortak bir taşıyıcı üzerinde yer
alır. Her biri iki silindirik pimle ortalanır ve iki havşa başlı vida ile sabitlenir.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
297
6.1.4.2 Teknik veriler
6
6
SIPLACE TwinStar için nozul değiştirici
Magazin sayısı 16 nozul garajı için maks. 8 magazin
Nozul garajı sayısı Serbestçe konfigüre edilebilir
Standart konfigürasyon 3 magazin, her birinde iki nozul garajı ile
1 magazin, bir nozul garajı ile
Nozul tipleri 4xx adaptör ile
5xx (standart)
9xx adaptör ile
Özel nozul, kıskaç
