00198657-02_UM_SX12-V3_TR.pdf - 第198页
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Bas kı 12/2020 198 4.2.3.5 Şebeke bağlantısı - FİŞLİ şebeke b ağlantı kablosu (Ko…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
197
Şebeke bağlantı kablosunu kablo rakorundan (Poz. 2) geçirerek X94 şebeke bağlantı kle-
menslerine (
Poz. 1) ulaştırın res. 4.2 - 4, sayfa 196.
Bükme yarıçapının yeterince büyük olduğundan emin olun. Damarlar bükülmemelidir.
Şebeke bağlantı kablosunun her bir kablo ucunda bir kablo ucu yüksüğünü kıvırın.
L1, L2, L3, N ve PE'yi X94 şebeke bağlantı klemenslerine (Poz. 1) bağlayın res. 4.2 - 4, sayfa
196
. Damarı bağlantı klemensine geçirirken bağlantı klemensinin hasar görmemesine dikkat
edin.
4
Kablo rakorunu (Poz. 2) res. 4.2 - 4, sayfa 196 el sıkılığında sıkın.
Damarların ve kablonun herhangi bir yere sürtmemesine veya sıkışmamasına dikkat edin.
Gerekirse damarları ve kabloyu kablo bağlarıyla sabitleyin.
DİKKAT
Doğru faz sırasına dikkat edin!
Doğru faz sırasına dikkat edin.Yanlış faz sırası, vakum pompasının arızalanmasına ve
hasar görmesine neden olur! Dizgi makinesini devreye alırken lütfen vakum pompasının
(pompalarının) doğru dönüş yönünü kontrol edin.
Dizgi makinesinin PE bağlantısının doğru çalıştığını kontrol edin.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
198
4.2.3.5 Şebeke bağlantısı - FİŞLİ şebeke bağlantı kablosu (Konfigürasyon 2)
Dizgi makinesi ile birlikte yakl. 5 m uzunluğunda kırmızı CEE FİŞLİ 16 A (IEC 60309 uyarınca) bir
şebeke bağlantı kablosu verilmektedir.
4
4
Res. 4.2 - 5 CEE fişinin düzeni
UYARI
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanmalıdır.
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanacaktır. Uzman
elektrikçi, elektrikten kaynaklanabilecek tehlikeleri fark edip bunlardan kaçınmak için uy-
gun teknik eğitim, bilgi ve deneyime sahip kişidir.
Dizgi makinesinin kullanıldığı ülkenin yönetmelikleri geçerlidir.
PE
L1
L2
L3
N
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
199
4.2.3.6 Şebeke bağlantısı - FİŞSİZ şebeke bağlantı kablosu (Konfigürasyon 3)
Dizgi makinesi ile birlikte yakl. 5 m uzunluğunda FİŞSİZ bir şebeke bağlantı kablosu verilmektedir.
4
4

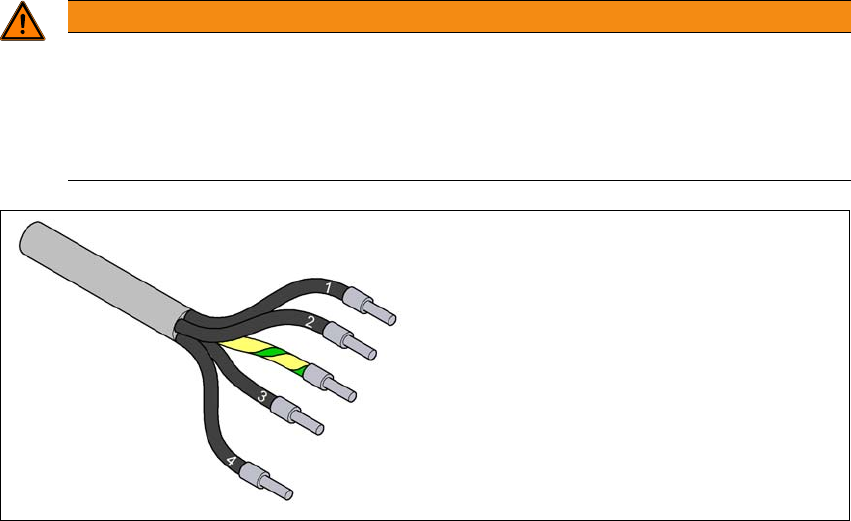

Res. 4.2 - 6 Şebeke bağlantı kablosundaki damarların tanımı
UYARI
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanmalıdır.
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanacaktır. Uzman
elektrikçi, elektrikten kaynaklanabilecek tehlikeleri fark edip bunlardan kaçınmak için uy-
gun teknik eğitim, bilgi ve deneyime sahip kişidir.
Dizgi makinesinin kullanıldığı ülkenin yönetmelikleri geçerlidir.
1 = (L1): Alternatif akım fazı
2 = (L2): Alternatif akım fazı
3 = (L3): Alternatif akım fazı
4 = (N): Nötr iletken
yeşil/sarı = (PE): Koruyucu iletken
