4.3.6 Makine ayaklarının (yükseklik adaptörünün) değiştirilmesi
Dizgi makinesi 4 makine ayağı üzerinde durmaktadır (yükseklik adaptörü) (bkz. poz. 1 res. 4.3 -
2, sayfa 207)
Farklı PCB taşıma yükseklikleri için uygun yükseklik adaptörleri mevcuttur.
4
Res. 4.3 - 2 Dizgi makinesinin yükseklik adaptörü
(1) Yükseklik ayarı için altı köşeli vida
(2) Düşmeye karşı emniyet sağlamak için çentik (emniyet vidası)
(3) Yükseklik adaptörü ölçü seçenekleri
– PCB taşıma yüksekliği 900 için yükseklik adaptörü (Ürün no. 03067048-xx)
– PCB taşıma yüksekliği 930 için yükseklik adaptörü (Ürün no. 03067046-xx)
– PCB taşıma yüksekliği 950 için yükseklik adaptörü (Ürün no. 03065876-xx)
(3)
(1)
(2)
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
208
4
Res. 4.3 - 3 Dizgi makinesinin makine ayakları (yükseklik adaptörü)
(1) 4 yükseklik adaptörü - farklı yükseklikler için
Forkliftin çatalını dizgi makinesinin altına itin. Bkz. 4.3.2, sayfa 203.
Dizgi makinesini forklift ile yaklaşık 35 cm kaldırın. Bu şekilde yükseklik adaptörünü aşağı
doğru çekebilirsiniz.
(1)
(1)
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
209
4

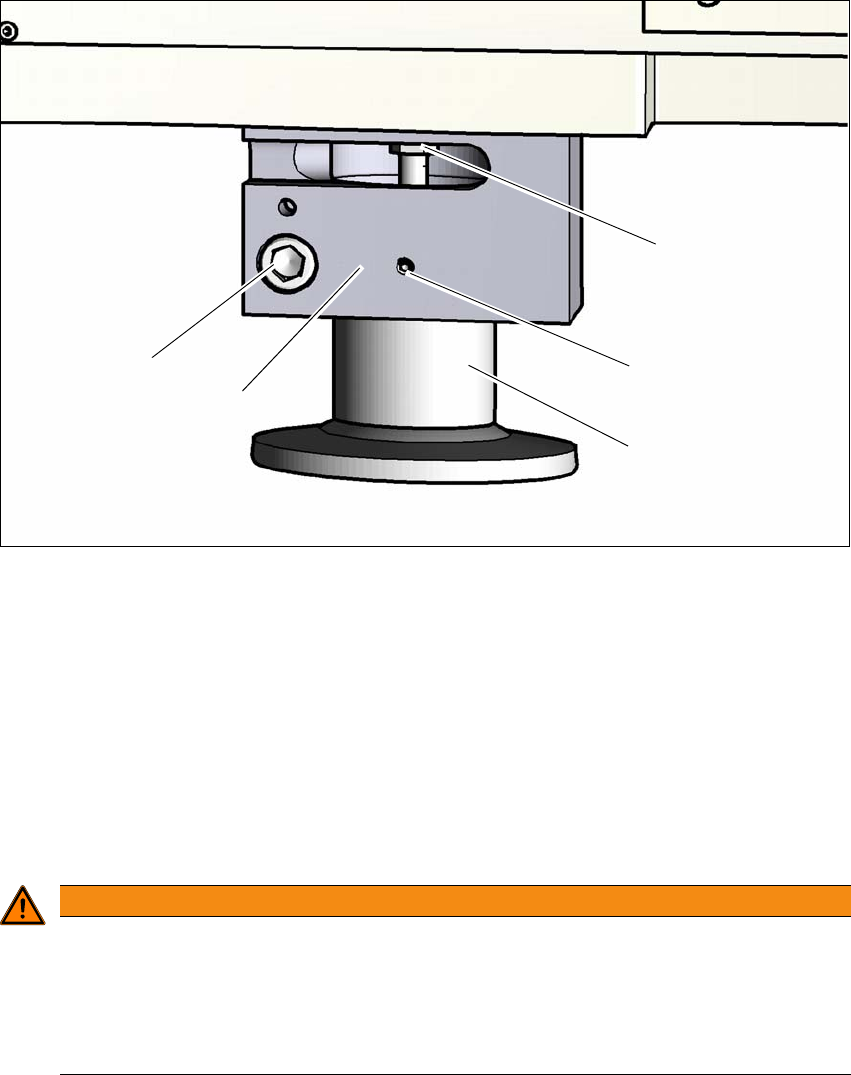

Res. 4.3 - 4 Yükseklik adaptörü - Yüksekliği ayarlama
4
(1) Yükseklik ayarı için ayar vidası
(2) Emniyet vidası
(3) Yükseklik adaptörü
(4) Sıkıştırma düzeneği
(5) Sıkıştırma vidası
Emniyet vidasını (2) gevşetin. Emniyet vidası, yükseklik adaptörünü sabitler ve sıkıştırma dü-
zeneği gevşetildikten hemen sonra düşmesini önler.
4
Sıkıştırma vidasını gevşetin ve yükseklik adaptörünü aşağı doğru çekip çıkarın.
Yeni yükseklik adaptöründe, yükseklik ayarı vidasının (1) kolay hareket edip etmediğini kont-
rol edin. Gerekirse vidayı sökün ve dişleri Topas NCA 52 gres ile gresleyin.
Yükseklik adaptörünün kolayca sıkıştırma düzeneğine (4) itilebilmesi için, yükseklik adaptö-
rünü sıkıştırma alanında Topas NCA 52 gres ile gresleyin.
UYARI
Yaralanma tehlikesi!
Sıkıştırma düzeneğini gevşettikten sonra, yükseklik adaptörü sonsuz vida ile olukta sabit-
lenmiş olmasına rağmen düşebilir ve el ve ayaklarda yaralanmalara neden olabilir.
Yükseklik adaptörünü tutun ve düşmemesi için sabitleyin.
Ellerinize ve ayaklarınıza dikkat edin.
(3)
(1)
(2)
(4)
(5)
