Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makin esindeki görevler Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.1 Personel pro fili 229 – Şeritleri işa retlemek i çin suya d ayanıklı k alemler – Uyg…
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.1 Personel profili Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
228
5.1.1 "Üretim" kullanıcı düzeyi
5.1.1.1 Görevler
Çalıştırma ve bakım personeline aşağıdaki görevler atanmalıdır:
– Komponentlerin besleyici modüllere atamasının kontrol edilmesi
Bu amaçla, doğru komponentlerin takıldığından emin olmak için günde birkaç kez, terci-
hen vardiya başlangıcında bir ekipman kontrolü yapılmalıdır.
– Besleyici modüllere yeterli sayıda komponent temin edilmesi
– Komponentlerin zamanında yeniden doldurulması veya bantların zamanında eklenmesi
– Kapatıcı folyo haznesinin zamanında boşaltılması (örn. her ekleme işleminden sonra)
– Komponentlerin doğru alma konumu bakımından kontrol edilmesi (bkz. res. 5.13 - 1
)
– Hem giriş hem de çıkış bandındaki baskılı devre kartı malzeme akışının kontrol edilmesi
– Dizgi makinesinin kontrol edilmesi
– Lehimleme fırınının önündeki baskılı devre kartlarının rastgele kontrolleri
– EDKG düzenlemelerine uyulması
– İstasyondaki arıza göstergelerine ve arıza mesajlarına uyulması ve gerektiğinde bilgilerin ku-
rucuya iletilmesi
– Bakım kılavuzunda belirtilen bakım işlerinin yapılması
5.1.1.2 Alet ekipmanı
Tüm operatörlere aşağıda listelenen araçlar sağlanmalıdır. Aletleri çıkarıp alırken meydana gele-
bilecek yaralanmaları önlemek için aletlerin uygun kaplara yerleştirilmesi önerilir (örn. cımbızı çı-
karırken).
Dizgi makinesinin her operatörünün ihtiyacı:
– Operatör kiti (Ürün no. 00349303-xx)
– SMD cımbızı
– Komponent tablasını temizlemek için kısa kıllı fırça
– Bir set küçük oluklu ve yıldız tornavida
– Bantları birleştirmek için makaslar (çok amaçlı makas veya yan keski kullanmayın)
– Bant ekleme pensesi (Ürün no. 02102987-xx)
– Ekleme malzemesi:
– Ekleme sacları (4.000 adet), Ürün no. 00318671-xx
– SMD bant birleştirici 4,3 mm (4.000 adet), Ürün no. 00356343-xx)
– SMD bant birleştirici 16 mm (1.000 adet), Ürün no. 00356344-xx)
– İndeks noktalarını temizlemek için silgi kalemi veya fiberglas kalem
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.1 Personel profili
229
– Şeritleri işaretlemek için suya dayanıklı kalemler
– Uygun başlıklı elektrikli süpürge
5.1.2 "Gelişmiş üretim" kullanıcı düzeyi
5.1.2.1 Görevler
Kurulum personeline verilmesi gereken görevler:
– İşletim personeli için irtibat kişisi
– Makine günlüğü tutmak
– Belirlenen aralıklarda bakım yapmak ve denetlemek
– İşyerini temizlik ve güvenlik açısından denetlemek
– EDKG düzenlemelerine uyulduğunu denetlemek
– Kalite kontrolü yapmak
– Arıza mesajlarını takip etmek ve iletmek
– Hata giderme kontrolü
– Sipariş üretmek için tüm malzemeleri zamanında sağlamak, örneğin
– Baskılı devre kartları
– Ekleme malzemesi
– Lehim macunu
– Komponentler
– Besleyici modüller, vs.
– İstasyonu yeni bir üretim reçetesi için uyarlamak
– Besleyici modül ayarının kontrolü:
– Adım uzunluğu
– Alma konumu
– Yönetim verilerinin kontrolü
– MaDaMas veya OIS'deki yönetim verilerinin kontrolü
– Yetkili programlayıcı tarafından dizme programı değişikliklerinin yapılması
– Münferit gruplar arasında sorunsuz bilgi aktarımının sağlanması
5.1.3 "Servis (Müşteri)" kullanıcı düzeyi
5.1.3.1 Görevler
Servis personelinin görev alanında yer alanlar:
– Kapsamlı bakım faaliyetleri
– Yedek parça değişimi
– Makine verilerinin düzenlenmesi
– Dizgi makinesinin kalibrasyonu
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.2 Kumanda ve gösterge elemanları Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
230
5.2 Kumanda ve gösterge elemanları
5.2.1 SIPLACE SX1/SX2 V3'e genel bakış
5

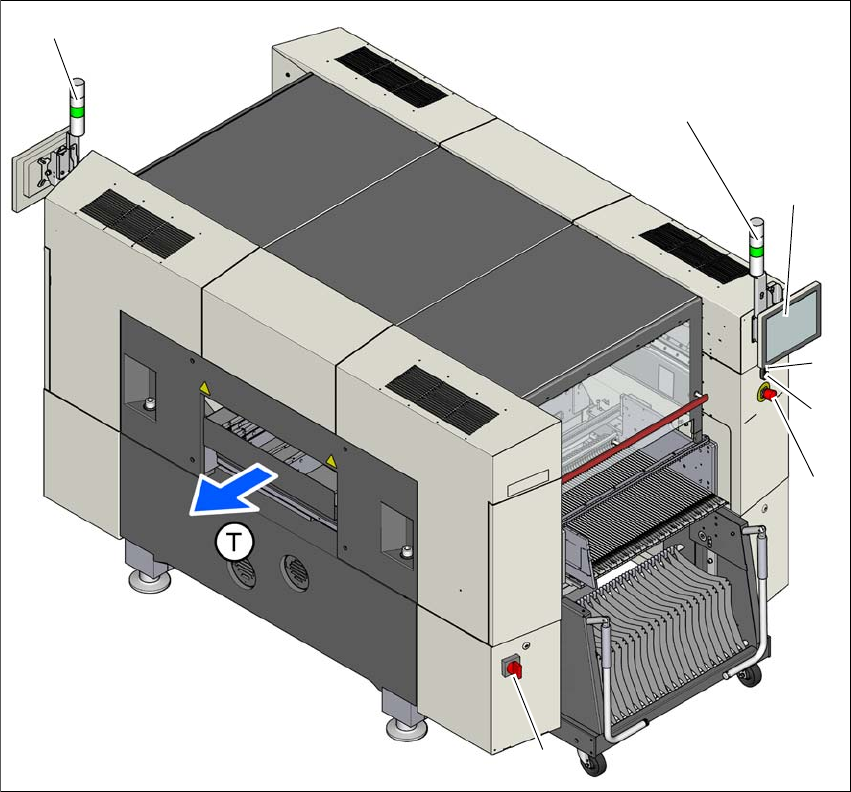

Res. 5.2 - 1 SIPLACE SX1/SX2 V3'teki kumanda ve gösterge elemanları
5
(1) Ana şalter (5) Çoklu dokunmatik ekran
(2) Başlatma butonu (beyaz) (6) Kornalı gösterge ışıkları
(3) ACİL DURDURMA butonu (T) Baskılı devre kartı taşıma yönü
(4) Durdurma butonu (siyah)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
