Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.3 Optik sistemlerin sınıflandırması
65
2.3 Optik sistemlerin sınıflandırması
2.3.1 Tüm makinenin sınıflandırması
2
2.3.1.1 Lazer sınıflandırması
Aşağıdaki bileşenler risk sınıfı 2'ye atanmıştır:
2
Aşağıdaki bileşenler lazer sınıfı 3B'ye atanmıştır:
2
Çalışmaya hazır durumdaki dizgi makinesi risk sınıfı 2'ye atanmıştır.
Risk sınıfları IEC 60825-1:2014 uyarınca tespit edilir.
Bileşen Veriler
SpeedStar'da komponent sensörü Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 635 nm
MultiStar CPP'de komponent sensörü Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 635 nm
PCB konveyöründeki lazer ışık bariyerleri Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 650 nm
1D baskılı devre kartı barkod okuyucu
(Datalogic DS1500)
Maksimum optik çıkış gücü: --
Mil uzunluğu: 658 nm
Bileşen Veriler
3D eş düzlemsel lazer modülü Maksimum optik çıkış gücü: 60 mW
Mil uzunluğu: 670 nm
Bkz. kısım 6.7
3D eş düzlemsel lazer modülü, sayfa
316
.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.3 Optik sistemlerin sınıflandırması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
66
2.3.2 Kamera sistemlerinin sınıflandırması
2.3.2.1 Parlak LED'li kamera tipleri - Risk grubu 1
Aşağıdaki kameralara parlak LED'ler takılıdır. Bunlar IEC 62741 uyarınca risk grubu 1 olarak sı-
nıflandırılmıştır:
– SIPLACE MultiStar (CPP) için komponent kamerası tip 30 ve 45
– SIPLACE SpeedStar (C&P20 P) için komponent kamerası tip 23 ve 41
– SIPLACE MultiStar (CPP) ve SIPLACE TwinStar için sabit komponent kamerası tip 25 ve 33
– Baskılı devre kartı kamerası tip 28
2
2.3.2.2 Mavi LED'li kamera tipleri - Risk grubu 2
Aşağıdaki kameralara ultra parlak mavi LED'ler takılıdır. Bunlar IEC 62741 uyarınca risk grubu 2
olarak sınıflandırılmıştır:
– SIPLACE SpeedStar (C&P20 P2) için komponent kamerası tip 48
2
NOT
Risk grubu 1
Çalışmaya hazır kameranın ışınına bakmayın!
2
Risk grubu 2
Ultra parlak mavi LED'ler tehlikeli ışın yayabilir.
Çalışmaya hazır kameranın ışınına bakmayın!
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.4 Dizgi makinelerinin taşınmasına ilişkin güvenlik bilgileri
67
2.4 Dizgi makinelerinin taşınmasına ilişkin güvenlik bilgi-
leri
2

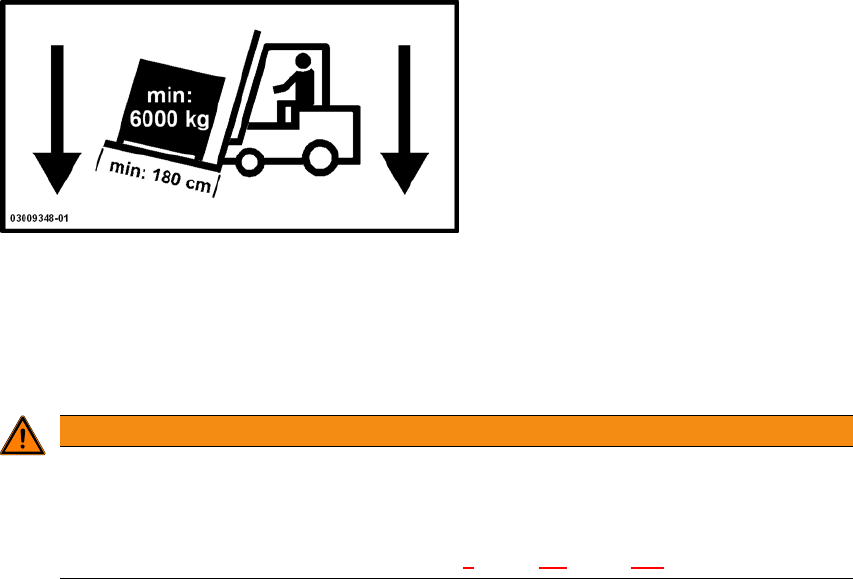

Dizgi makinesini taşımak için aşağıdaki özelliklere sahip bir forklift kullanın:
Çatal uzunluğu min. 1800 mm
Taşıma kapasitesi min. 6000 kg
Çatallar arası net genişlik min. 350 mm
2
2
UYARI
Devrilme tehlikesi!
Forklift için gerekli teknik özelliklere uyulmazsa, devrilme tehlikesi vardır.
Taşıma için sadece belirtilen özelliklere sahip forkliftler kullanın.
Dizgi makinesi için doğru taşıma şekli bölüm 4
, kısım 4.1, sayfa 183'de açıklanmıştır.
