3.7.2.1 Genel bakış
3
Res. 3.7 - 2 SIPLACE C&P20 P - Genel bakış
(1) Alma/dizme ve tutma devresinin 20 Venturi memesi için basınçlı hava bağlantısı
(2) "Tutma devresi vakum sensörü" devre kartı
(3) Yıldız motor
(4) Tutamak
(5) DP sürücüsü, 20 sürücü
(6) 20 nozullu yıldız
(7) Basınç ayar valfi
(8) Z motor (lineer motor)
(9) Geri alma silindiri
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
124
3.7.2.2 Teknik veriler SIPLACE SpeedStar (C&P20 P)
3

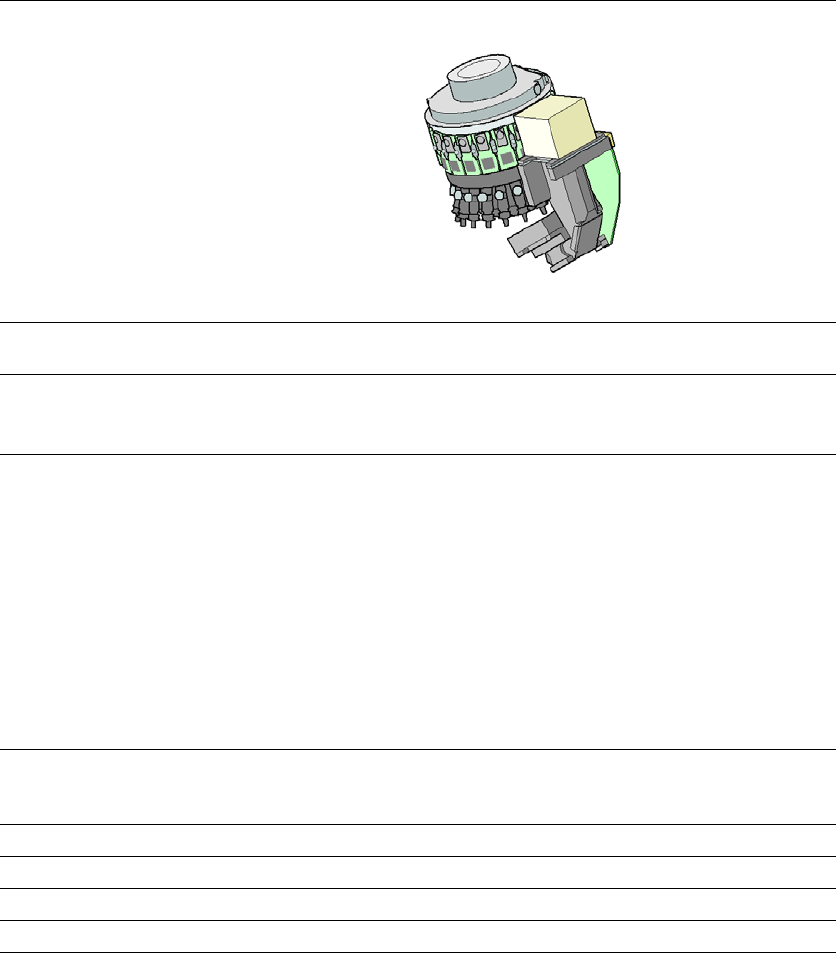

SIPLACE SpeedStar (C&P20 P)
Komponent kamerası tip 23
ile
Komponent kamerası tip 41
ile
Komponent çeşitliliği
*a
*)a Donatılabilir komponent çeşitliliğinin ayrıca ped geometrilerine, müşteriye özel standartlara, komponent
ambalaj toleranslarına ve komponent toleranslarına göre değişebileceğini lütfen unutmayın.
01005 - 2220, Melf, SOT,
SOD
0201 (metrik) 2220'ye
kadar, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Komponent spesifi-
kasyonları
Maks. yükseklik
Min. bacak ızgarası
Min. bacak genişliği
Min. bilye ızgarası
Min. bilye çapı
Min. ölçüler
Maks. ölçüler
Maks. ağırlık
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Takma kuvveti
1,3 N ± 0,5 N (standart değer)
0,5 N- 4,5 N
Touchless Placement (temassız dizme)
Nozul tipleri
40xx 40xx
X/Y hassasiyeti
*b
*)b Hassasiyet değerleri, SIPLACE teslimat ve hizmet kapsamındaki koşullara uygundur.
± 41µm / 3 ± 41µm / 3
Açı hassasiyeti
± 0,5° / 3 ± 0,5° / 3
Aydınlatma seviyeleri
55
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
125
3.7.3 Komponent atık haznesi için sensör
Komponent atık haznesi sensörü, atık haznesinin yuvasına doğru oturup oturmadığını denetler.
– Atık haznesi doğru yerleştirilmediğinde dizgi makinesi çalıştırılamaz.
– Atık haznesi işleme sırasında yuvasından çıkacak olursa, dizgi makinesi, kafa çarpışmasını
önlemek için anında durdurulur.
3.7.4 Vakum pompası (opsiyonel)
SIPLACE SpeedStar'ın vakum pompası, makine sehpasında konum 1'deki komponent girişleri-
nin arkasına monte edilmiştir. İki tip mevcuttur:
– Vakum pompası VX4.25
– Vakum pompası
VX4.25/0-47 IE3
3.7.4.1 Genel bakış - Tip VX4.25
Ürün no. 03128463-xx Vakum pompası VX4.25
3
Res. 3.7 - 3 Genel bakış - Vakum pompası
(1) Vakum pompası montaj yeri
(2) Vakum pompası VX 4.25
(1)
(2)
