Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
79
Dış levhadaki yüksekliğini, ürüne bağlı olarak alttan baskılı devre kartı konveyörüne erişile-
meyecek şekilde ayarlayın.
İç levhadaki yüksekliğini, ürüne bağlı olarak üstten baskılı devre kartı konveyörüne erişileme-
yecek şekilde ayarlayın.
Yükseklik, komponentlerin bulunduğu baskılı devre kartı güvenli bir şekilde taşınabilecek şe-
kilde ayarlanmalıdır.
2
NOT
Baskılı devre kartının maksimum yüksekliği
En yüksek komponentin yer aldığı baskılı devre kartının maksimum yüksekliğine dik-
kat edin.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
80
2.6.3 Dizgi makinesindeki şalterler ve butonlar
2.6.3.1 Dizgi makinesindeki şalterlerin ve butonların konumu
2

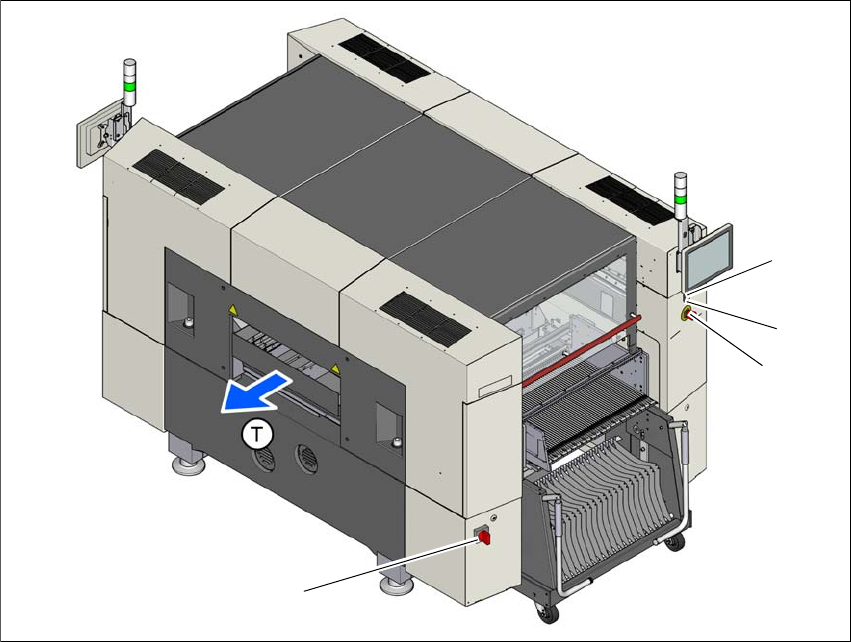

Res. 2.6 - 4 Şalterlerin ve butonların konumu - PCB çıkış tarafının görünümü
(1) Ana şalter
(2) Başlatma butonu (beyaz)
(3) Durdurma butonu (siyah)
(4) ACİL DURDURMA butonu
(T) PCB taşıma yönü
(2)
(1)
(3)
(4)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
81
2

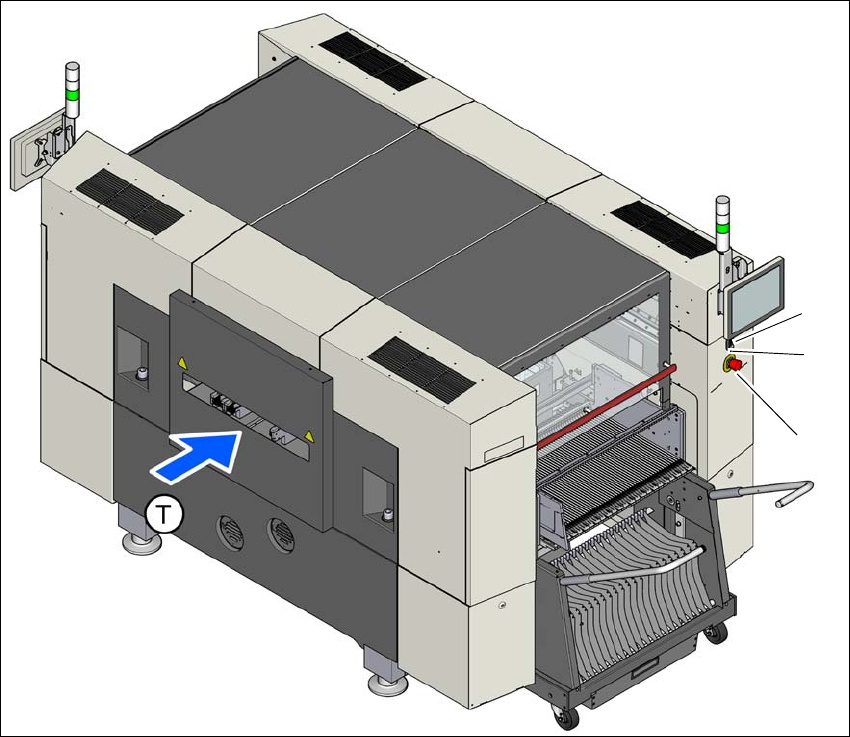

Res. 2.6 - 5 Şalterlerin ve butonların konumu - PCB giriş tarafının görünümü
(1) ACİL DURDURMA butonu
(2) Başlatma butonu (beyaz)
(3) Durdurma butonu (siyah)
(T) PCB taşıma yönü
(2)
(1)
(3)
