Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı 197 Şebeke bağlantı kablosunu ka blo rakorundan ( Poz. 2 ) geçire…
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
196
4.2.3.4 Şebeke bağlantısı - Şebeke bağlantı kablosu olmadan (Konfigürasyon 1)
Dizgi makinesiyle birlikte HİÇBİR şebeke bağlantı kablosu verilmez. Şebeke bağlantı kablosu, güç
kaynağı modülündeki şebeke bağlantı klemenslerine (X94) bağlanır.
4
4
4

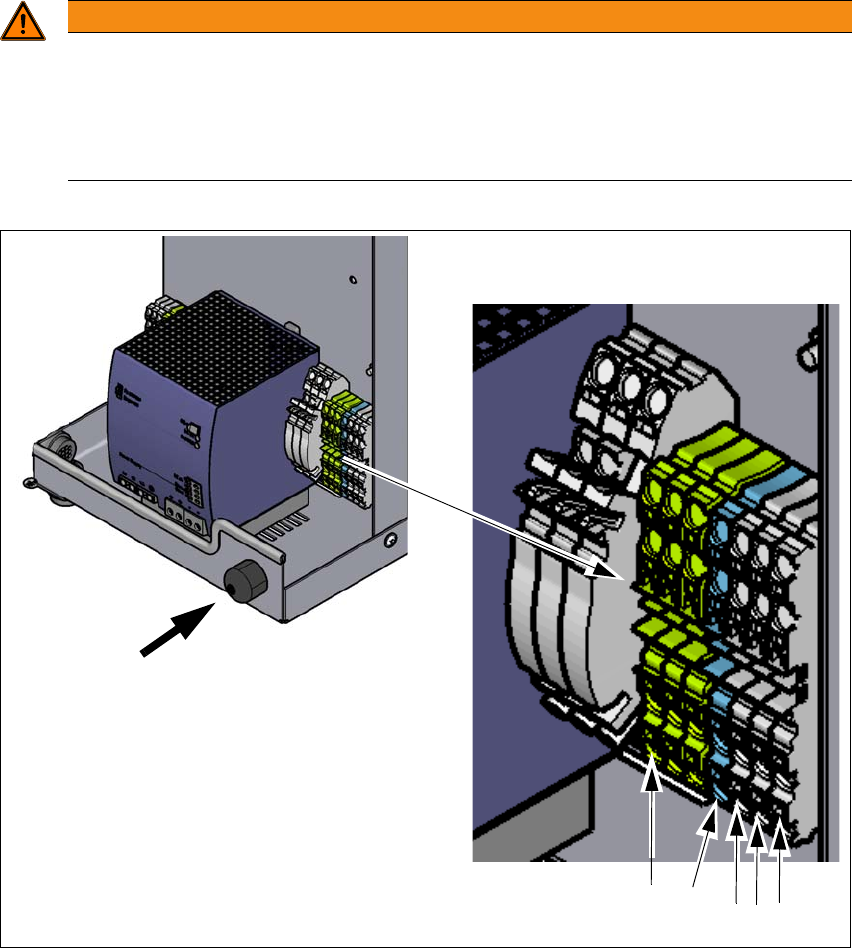

Res. 4.2 - 4 Şebeke bağlantı kablosunun bağlantısı için klemens alanı
(1) Şebeke bağlantı kablosu L1, L2, L2, N ve PE için şebeke bağlantı klemensleri (X94). Bağlantı
klemensleri, 4 mm²'lik damar kesiti için tasarlanmıştır.
(2) Güç kaynağında kablo rakorlu delik
UYARI
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanmalıdır.
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanacaktır. Uzman
elektrikçi, elektrikten kaynaklanabilecek tehlikeleri fark edip bunlardan kaçınmak için uy-
gun teknik eğitim, bilgi ve deneyime sahip kişidir.
Dizgi makinesinin kullanıldığı ülkenin yönetmelikleri geçerlidir.
(2)
(1)
L1
L2
L3
N
PE
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
197
Şebeke bağlantı kablosunu kablo rakorundan (Poz. 2) geçirerek X94 şebeke bağlantı kle-
menslerine (
Poz. 1) ulaştırın res. 4.2 - 4, sayfa 196.
Bükme yarıçapının yeterince büyük olduğundan emin olun. Damarlar bükülmemelidir.
Şebeke bağlantı kablosunun her bir kablo ucunda bir kablo ucu yüksüğünü kıvırın.
L1, L2, L3, N ve PE'yi X94 şebeke bağlantı klemenslerine (Poz. 1) bağlayın res. 4.2 - 4, sayfa
196
. Damarı bağlantı klemensine geçirirken bağlantı klemensinin hasar görmemesine dikkat
edin.
4
Kablo rakorunu (Poz. 2) res. 4.2 - 4, sayfa 196 el sıkılığında sıkın.
Damarların ve kablonun herhangi bir yere sürtmemesine veya sıkışmamasına dikkat edin.
Gerekirse damarları ve kabloyu kablo bağlarıyla sabitleyin.
DİKKAT
Doğru faz sırasına dikkat edin!
Doğru faz sırasına dikkat edin.Yanlış faz sırası, vakum pompasının arızalanmasına ve
hasar görmesine neden olur! Dizgi makinesini devreye alırken lütfen vakum pompasının
(pompalarının) doğru dönüş yönünü kontrol edin.
Dizgi makinesinin PE bağlantısının doğru çalıştığını kontrol edin.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
198
4.2.3.5 Şebeke bağlantısı - FİŞLİ şebeke bağlantı kablosu (Konfigürasyon 2)
Dizgi makinesi ile birlikte yakl. 5 m uzunluğunda kırmızı CEE FİŞLİ 16 A (IEC 60309 uyarınca) bir
şebeke bağlantı kablosu verilmektedir.
4
4

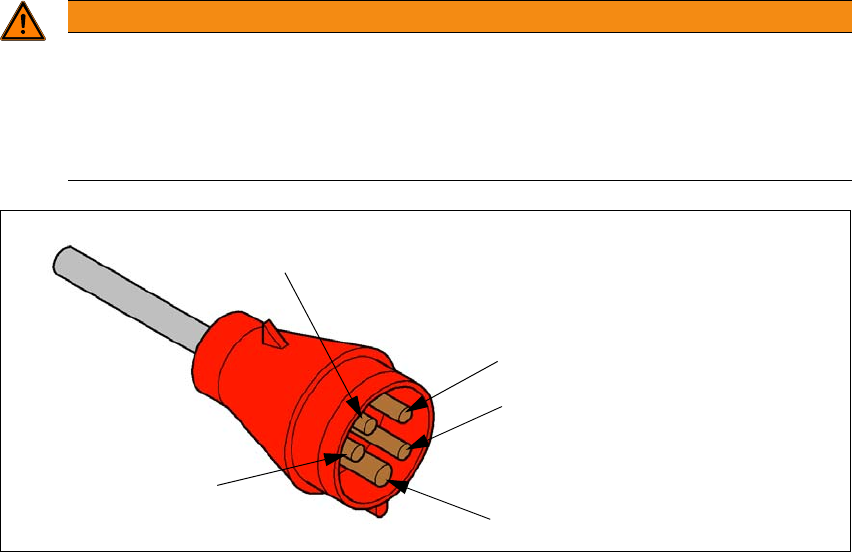

Res. 4.2 - 5 CEE fişinin düzeni
UYARI
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanmalıdır.
Şebeke bağlantı kablosu sadece uzman bir elektrikçi tarafından bağlanacaktır. Uzman
elektrikçi, elektrikten kaynaklanabilecek tehlikeleri fark edip bunlardan kaçınmak için uy-
gun teknik eğitim, bilgi ve deneyime sahip kişidir.
Dizgi makinesinin kullanıldığı ülkenin yönetmelikleri geçerlidir.
PE
L1
L2
L3
N
