3 Teknik veriler ve bileşenler Ku llanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 126 3.7.4.2 Genel bakış - T ip VX4.25/0-47 IE3 Ürün no. 032244 00-xx V …
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
125
3.7.3 Komponent atık haznesi için sensör
Komponent atık haznesi sensörü, atık haznesinin yuvasına doğru oturup oturmadığını denetler.
– Atık haznesi doğru yerleştirilmediğinde dizgi makinesi çalıştırılamaz.
– Atık haznesi işleme sırasında yuvasından çıkacak olursa, dizgi makinesi, kafa çarpışmasını
önlemek için anında durdurulur.
3.7.4 Vakum pompası (opsiyonel)
SIPLACE SpeedStar'ın vakum pompası, makine sehpasında konum 1'deki komponent girişleri-
nin arkasına monte edilmiştir. İki tip mevcuttur:
– Vakum pompası VX4.25
– Vakum pompası
VX4.25/0-47 IE3
3.7.4.1 Genel bakış - Tip VX4.25
Ürün no. 03128463-xx Vakum pompası VX4.25
3

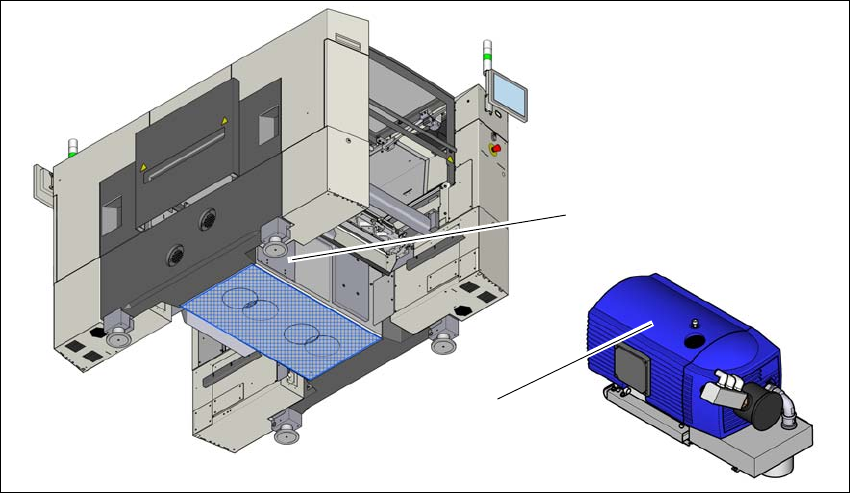

Res. 3.7 - 3 Genel bakış - Vakum pompası
(1) Vakum pompası montaj yeri
(2) Vakum pompası VX 4.25
(1)
(2)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
126
3.7.4.2 Genel bakış - Tip VX4.25/0-47 IE3
Ürün no. 03224400-xx Vakum pompası VX4.25/0-47 IE3
3
Res. 3.7 - 4 Genel bakış - Vakum pompası
(1) Vakum pompası montaj yeri
(2) Vakum pompası VX 4.25 IE3
3.7.4.3 Vakum pompasına ilişkin güvenlik bilgileri
3
(1)
(2)
UYARI
Güvenlik bilgilerini dikkate alın
Kullanım kılavuzundaki güvenlik bilgilerini dikkate alın.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
127
3.7.4.4 Açıklama
Sadece SIPLACE SpeedStar, vakum pompası ile çalıştırılabilir. SIPLACE SX1/SX2'de vakum
pompalı SIPLACE SpeedStar opiyoneldir.
SpeedStar C&P20 P2 / C&P20 P kafası, vakum pompası ile birlikte kullanıldığında basınçlı hava
tüketimi önemli ölçüde azalır. Bir vakum pompası, maksimum iki SpeedStar C&P20 P2 / C&P20 P
kafasını besleyebilir. İşletme maliyetleri, enerji maliyetlerinin miktarına bağlı olarak azalır.
Vakum pompası, dizgi makinesi ile açılır ve kapatılır. İstasyon yazılım, kapatma sırasında, moto-
run aşırı ısınmasını önlemek için 6 dakikalık bir ardıl çalışma süresini otomatik olarak hesaba ka-
tar.
3
3.7.4.5 Bakıma ilişkin bilgiler
Vakum pompasına ilişkin ilave bakım bilgilerini dikkate alın.
Bu bağlamda dizgi makinenizin bakım kılavuzundaki ilgili kısmı okuyun.
NOT
Basınçlı hava tüketim değerlerini kısım 3.4, sayfa 107'de bulabilirsiniz.
