6.1.3 Nozul değiştirici C&P20 P / C&P20 P2 / CPP montajı
Nozul değiştiriciler, komponent arabası içeri çekme tertibatına takılıdır.
Nozul değiştiriciyi, eğik tarafı komponent arabası içeri çekme tertibatına bakacak şekilde hi-
zalayın.
6
6.1.3.1 Kullanıma ilişkin bilgiler
Bir magazine ilk kez belirli bir nozul tipi dolduruyorsanız, bunu bir etiket ile işaretleyin.
6
Kilitleme plakasını açın ve nozulları nozul garajlarına yerleştirin.
Nozulların magazinlerden düşmesini önlemek için kilitleme plakasını kapatın.
6
6
Nozul değiştiricinin programlanması SIPLACE Pro kullanım kılavuzunda açıklanmıştır.
6.1.3.2 Magazinin değiştirilmesi
Kola (poz. 1 res. 6.1 - 7, sayfa 293) basarak magazini basmalı düğme bilyalarından çözün
(poz. 5 res. 6.1 - 7
, sayfa 293). Magazini taşıyıcıdan kaldırın.
UYARI
Karma konfigürasyonlarda kafa çarpışması tehlikesi!
Karma konfigürasyonlarda kafa çarpışma tehlikesi söz konusudur.
Her dizgi kafası için sadece ilgili dizgi kafasının nozul magazinlerini içeren kendine
ait nozul değiştiriciyi takın.
NOT
6
Magazinleri dizgi makinesinin dışında doldurun ve her zaman yalnızca tam maga-
zinleri değiştirin.
DİKKAT
Magazinlerin doldurulması!
Magazinleri yalnızca Collect&Place kafasındaki tüm nozullar magazinlere iade edil-
diğinde yeniden doldurun.
NOT
Sıkışma tehlikesi!
Komponentler magazinlerin üzerine düşerse, kilitleme plakasının sıkışma tehlikesi var-
dır.
Komponentlerin magazinlerin üzerine düşmesini önleyin.
Bu nedenle magazinleri ve boş konumları düzenli olarak temizleyin.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
293
6
6
Res. 6.1 - 7 C&P/CPP için nozul değiştirici - Magazinin değiştirilmesi
(1) Magazini kaldırma kolu
(2) Silindirik pim, magazinin deliğine geçer
(3) Mikro anahtarı tetiklemek için yaylı pim
(4) Kaydırıcı mekanizmanın pimi, kilitleme plakasını hareket ettirir
(5) Basmalı düğme bilyası
(6) Silindirik pim, magazinin uzun deliğine girer
(7) Kilitleme plakası "Magazin kilitli" konumunda
UYARI
Kol dışarı çıkıntı yaptığında kafa çarpışma tehlikesi
Magazinden çıkıntı yapan bir kol (poz. 1 res. 6.1 - 7) dizgi kafası çarpışmasına yol aça-
bilir.
Kolların magazinlerden taşmamasına dikkat edin.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
294
6
Magazini basmalı düğme bilyalarına (poz. 5 res. 6.1 - 7, sayfa 293) oturtun.
Magazini, basmalı düğme bilyaları aynı anda tüm basmalı düğmelere oturacak biçimde, eşit
şekilde aşağı bastırın.
6.1.3.3 Konum algılaması
Nozul değiştiricinin her magazininde pozisyou belirlemek için iki indeks noktası vardır.
6

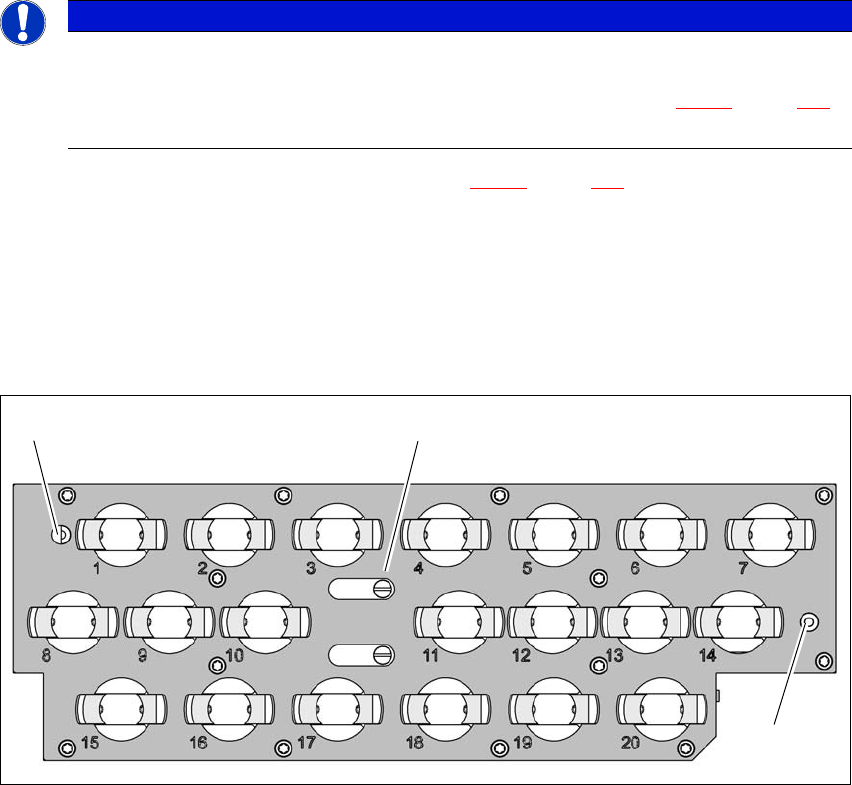

Res. 6.1 - 8 Nozul magazini - Garaj numaralaması, pozisyonu ve açı konumunu belirlemek için indeks noktaları
(1) Kilitleme plakası "Magazin açık" konumunda
(2) Pozisyonu belirlemek için indeks noktaları
NOT
6
Kilitleme plakasını "Magazin kilitli" konumuna kaydırın.
Magazini yerleştirmeden önce, silindirik pimler (poz. 2 ve 6 res. 6.1 - 7, sayfa 293)
merkezleme deliğine ve uzun deliğe kayabilecek şekilde hizalayın.
(1)
(2)
(2)
