5.15.4 Komponent arabasının kenetlenmesi
5

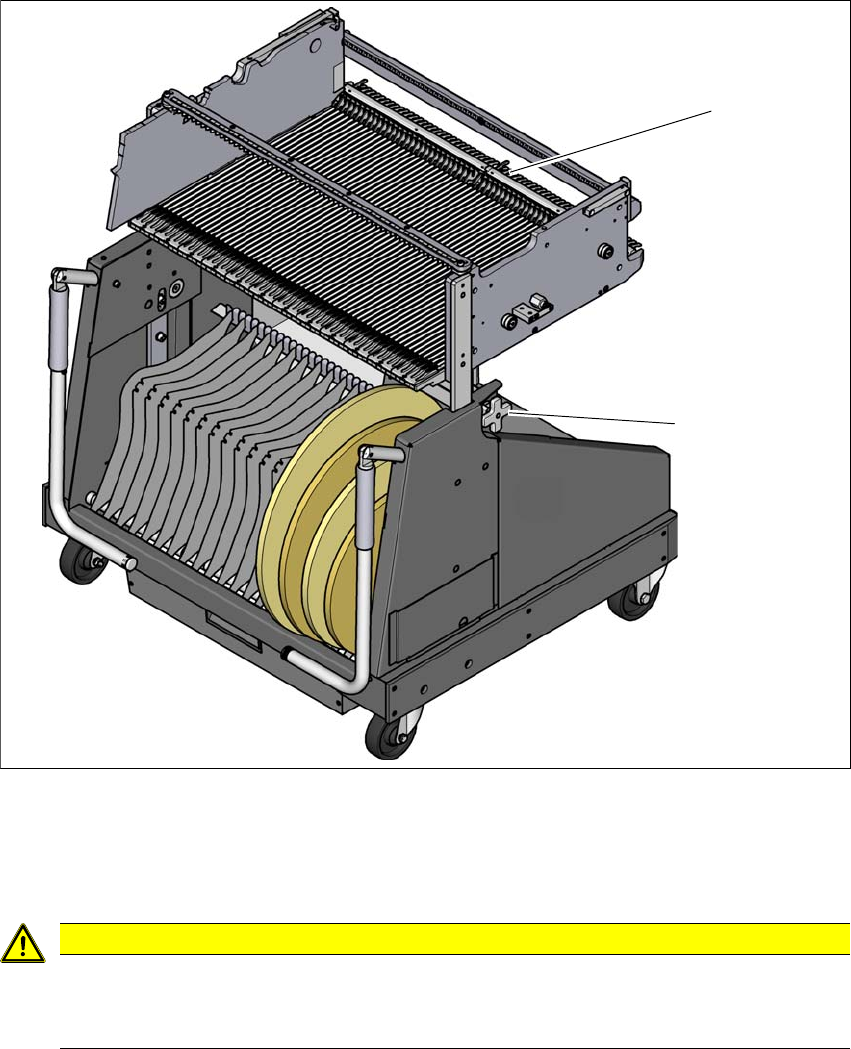

Res. 5.15 - 4 Komponent arabasının kenetlenmesi
(1) Kilitleme mandalları
(2) Makine yüksekliğine ince ayar için yükseklik ayarı
5
DİKKAT
Komponent arabasının içeri sürülmesi!
Komponent arabasını dizgi makinesinin içine sürerken kilitleme mandallarının engel-
lere çarpmamasına dikkat edin.
(2)
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.15 Komponent arabasının kenetlenmesi veya ayrılması
283
I 5
5
5
Komponent arabasını dikkatlice, dayanana kadar dizgi makinesinin içine itin. Komponent tab-
lasının durdurma bloğu
(2), makine giriş yerindeki tabla yükseklik kontrolü (1) dirseğinin altına
sığmalıdır (sağ ve sol taraf).
5
Res. 5.15 - 5 Tabla yükseklik kontrolü
5
NOT
Bantların bitişik olacak şekilde kesilmesi
Bantları X besleyici modüllerin ön ucunda bitişik kesmezseniz, boş bantlar boş bant yön-
lendirme kanalına ulaşmaz.
Komponent arabasını kenetlemeden önce bantları bitişik olacak şekilde kesin.
DİKKAT
Dizgi kafasının pozisyonu!
Dizgi kafasının komponent arabasının hareket alanı dışında olmasını kontrol edin.
DİKKAT
Kafa çarpışma tehlikesi!
Tabla yükseklik kontrolü dirseklerinden biri söküldüğünde (sol ve sağ taraf), komponent
tablasının yüksek olması nedeniyle kafa çarpışma tehlikesi söz konusudur.
Dirsekleri sökmeyin.
(1)
(2)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.15 Komponent arabasının kenetlenmesi veya ayrılması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
284
İnce ayar yükseklik ayarı yardımıyla komponent arabalarının yüksekliğini düzeltebilirsiniz.
Bloğun iki yüzeyi ve dirsek birbirine değmemelidir.
5
5
5
İstasyon yazılımının temel görünümünde Besleyici modül... simgesini ve
Konumlar simgesini seçin.
İlgili konumda kilidi açmak için simgesine tıklayın ve araba tamamen kenetlenene ka-
dar bekleyin. Daha fazla bilgi için istasyon yazılımının online yardımına bakabilirsiniz.
İki tutamaktaki kovanı yukarı itin ve kolu aşağı döndürün.
5
Res. 5.15 - 6 Komponent arabası - Tutamakların aşağı doğru döndürülmesi
(1) Kovanı yukarı kaydırma
(2) Tutamakları aşağı katlama
NOT
Kenetleme işlemi sadece koruyucu başlıklar kapalıyken yapılabileceği için koruyucu
başlıkları kapatın.
(1)
(2)
