3.10.4 Besleyici modül adaptörü
Ürün no. 00141305-xx X besleyici modülleri için adaptör
Ürün no. 00141308-xx Reject Conveyor için adaptör plakası
Ürün no. 00141310-xx Label Presenter için adaptör plakası
3
X bant besleyici modülleri ürün yelpazesine titreşimli uzunlamasına konveyörler, Label Presenter
ve Reject Conveyor (imha modülü) eklendi. Bir adaptörle, S titreşimli uzunlamasına konveyörler,
Label Presenter ve Reject Conveyor SX1/SX2 komponent arabalarında kullanılmak üzere dönüş-
türülebilir. Mekanik işlevselliğe ek olarak, adaptör ayrıca elektronik bir işlevselliğe sahiptir. S bes-
leyici modüllerinin iletişim sinyallerini gelişmiş X serisi protokolünün sinyallerine dönüştürür. Ek
olarak örn. besleyici modülü tanıması gibi ek işlevler entegre edildi.
3
NOT
S titreşimli uzunlamasına konveyörler, Label Presenter ve Reject Conveyor'lar, SpeedS-
tar (C&P20) erişim alanında yer alan komponent arabalarına takılamaz.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.10 X besleyici modülleri
163
3.10.4.1 Label Presenter'li besleyici modülü adaptörü
3

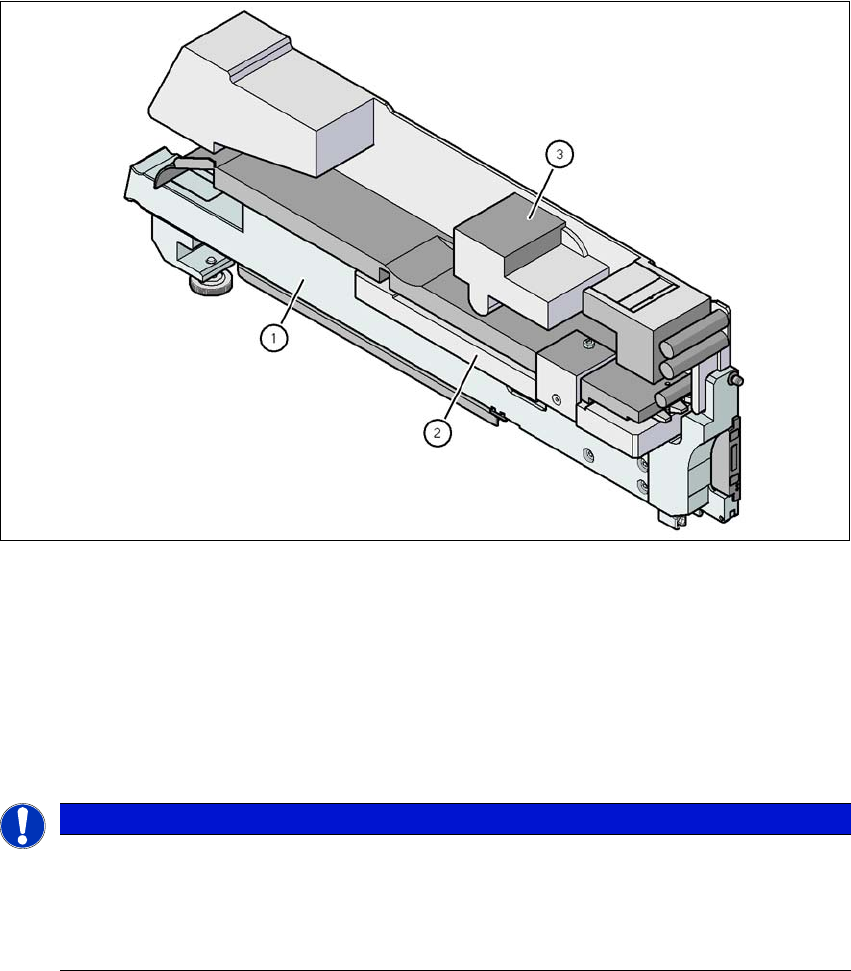

Res. 3.10 - 5 Label Presenter'li besleyici modülü adaptörü
(1) Besleyici modülleri için adaptör (Ürün no. 00141305-xx)
(2) Label Presenter için adaptör plakası (Ürün no. 00141310-xx)
(3) Label Presenter
3.10.4.2 Titreşimli uzunlamasına konveyörlü besleyici modülü adaptörü
3
NOT
Adaptör plakası kullanımı
Besleyici modülleri için adaptör teslimat kapsamına adaptör plakası dahildir:
Adaptör plakasını 16,5 mm'ye kadar olan komponent yüksekliklerinde kullanın.
16,5 mm ile 25 mm arası komponent yüksekliklerinde adaptör plakası kullanılmaz.
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.10 X besleyici modülleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
164
3
Res. 3.10 - 6 Titreşimli uzunlamasına konveyörlü besleyici modülü adaptörü
(1) Besleyici modülleri için adaptör (Ürün no. 00141305-xx)
(2) Adaptör plakası 16,5 mm (teslimat kapsamında mevcuttur)
(3) Titreşimli uzunlamasına konveyör, tip 3 (Ürün no. 00142031-xx)
Genişlik 34,4 mm
Besleyici modülü başına şerit sayısı 1, 2 veya 3
3
Dolu besleyici modülü konumları 3 3
Komponent rezervi Her çubuk kartuş için maks. 150 adet, 3
Komponent uzunluğuna göre 3
Çubuk kartuşlar için özel veriler 9,5 mm genişlik / 3 adet 3
15 mm genişlik / 2 adet 3
> 15 mm genişlik / 1 adet 3
30 mm genişlik / 1 adet 3
Sarsıntı süresi SIPLACE Pro ile 400 ila
1.000 msan üzeri arasında ayarlanabilir
3
