6 İstasyon eklentileri Kullanım kı lavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6.10 Sabit kameralar Yazılım sür ümü SR.713.1 itibariyle Baskı 12/ 2020 324 6.10.2 Komponent kamerası, s abit, P&P , tip 33 GigE Ürün no. 005…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.10 Sabit kameralar
323
6.10.1.2 Teknik veriler
6
Komponent ölçüleri Tekil komponent ölçümünde 0,2 mm x 0,2 mm ile 16 mm x 16 mm
arası
Komponent çeşitliliği 0402 bis SO, PLCC, QFP, duy, fiş, BGA, özel komponent, Bare Die,
Flip-Chip, Shield
Min. bacak ızgarası 0,25 mm
Min. bacak genişliği 0,1 mm
Min. bilye ızgarası 0,14 mm
Min. bilye çapı 0,08 mm
Görüş alanı 19,4 mm x 19,4 mm
Aydınlatma türü Üzerine düşen ışık (6 serbestçe programlanabilir düzey)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.10 Sabit kameralar Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
324
6.10.2 Komponent kamerası, sabit, P&P, tip 33 GigE
Ürün no. 00588100-xx CPP kafası için sabit kamera, tip 33 GigE
6

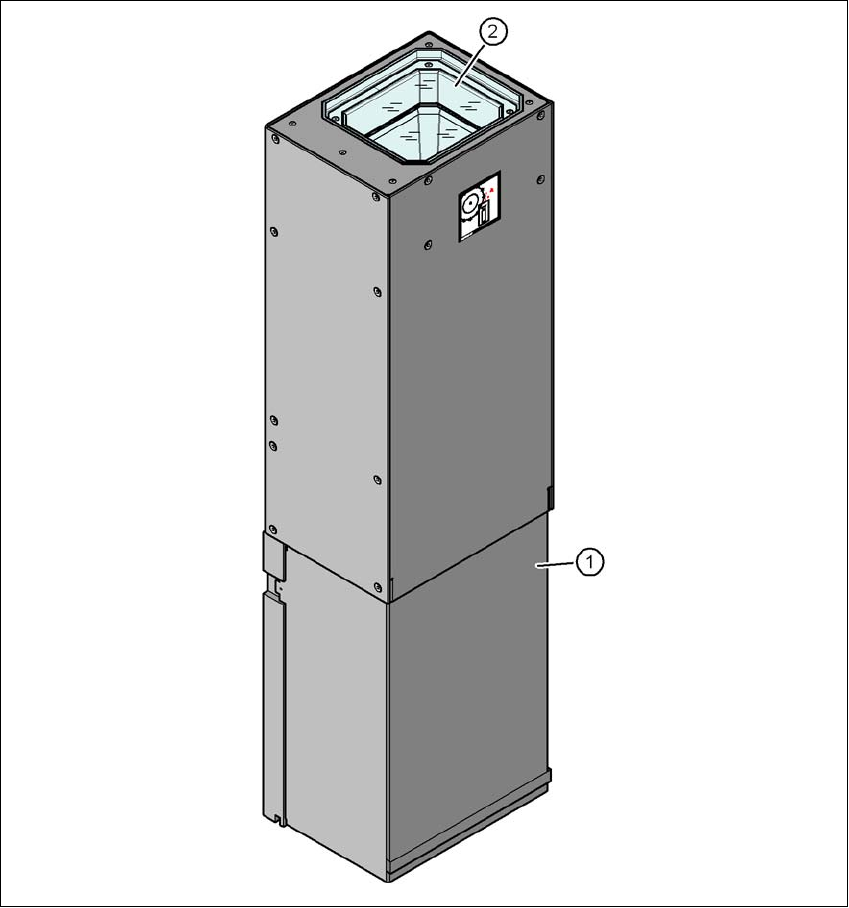

Res. 6.10 - 2 Komponent kamerasının yapısı, sabit, P&P, tip 33 GigE
(1) Entegre kameralı ve kamera amplifikatörlü kamera gövdesi
(2) Cam levha - altında aydınlatma ve optik düzeyleri
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.11 IPC-HERMES-9852
325
6.10.2.1 Güvenlik bilgileri
6
6.10.2.2 Teknik veriler
6
6
6.11 IPC-HERMES-9852
IPC-HERMES-9852, SMT hatları için bir iletişim protokolüdür ve IPC SMEMA arabiriminin yerini
alabilir. Bu protokol ile IPC SMEMA arabirimi üzerinden öncekine göre daha fazla bilgi iletilebil-
mektedir.
Bunlar örneğin:
– Benzersiz baskılı devre kartı ID'leri
– Barkodlar
– Konveyör bandı hızı,
– Baskılı devre kartı uzunluğu ve baskılı devre kartı genişliği
– Baskılı devre kartı kalınlığı
– Geçiş yüksekliği
Tüm bu bilgiler kesintisiz bir şekilde tüm hat üzerinde aktarılabilmektedir.
Ayrıntılı açıklama için bkz.
Yönetici el kitabı IPC-HERMES-9852, Ürün numarası [00198615-xx].
UYARI
Çarpışma tehlikesi!
Dizgi kafası TwinStar iken SpeedStar olarak değiştirildiğinde SpeedStar, kamera gövde-
lerine çarpıyor.
TwinStar'ın sabit komponent kamerasını sökün.
TwinStar'dan MultiStar'a dizgi kafası değişiminde sabit komponent kamerası alt po-
zisyona takılır.
Komponent ölçüleri 0,5 mm x 0,5 mm ile 55 mm x 45 mm arası
Komponent çeşitliliği 0402, MELF, SO, PLCC, QFP, elektrolit kondansatörler, BGA
Min. bacak ızgarası 0,3 mm
Min. bacak genişliği 0,15 mm
Min. bilye ızgarası 0,35 mm
Min. bilye çapı 0,2 mm
Görüş alanı 65 mm x 50 mm
Aydınlatma türü Üzerine düşen ışık (6 serbestçe programlanabilir düzey)
