4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Ba skı 12/2020 218 4.3.9.1 Dizgi makinesinin hava yastığ ı taşıma sistemi ile hi…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
217
4
Res. 4.3 - 9 Dizgi makinesindeki ölçüm noktaları
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
218
4.3.9.1 Dizgi makinesinin hava yastığı taşıma sistemi ile hizalanması
Hava yastığı taşıma sisteminin dört hava yastığını makine şasisindeki yerleştirme noktaları-
nın altına yerleştirin.
Dizgi makinesini kaldırın ve hatta hizalayın.
Komşu dizgi makinelerinin baskılı devre kartı taşıma sistemine olan mesafeyi kontrol edin. 1
mm ile 3 mm arasında olmalıdır.
Dizgi makinesini indirin.
4

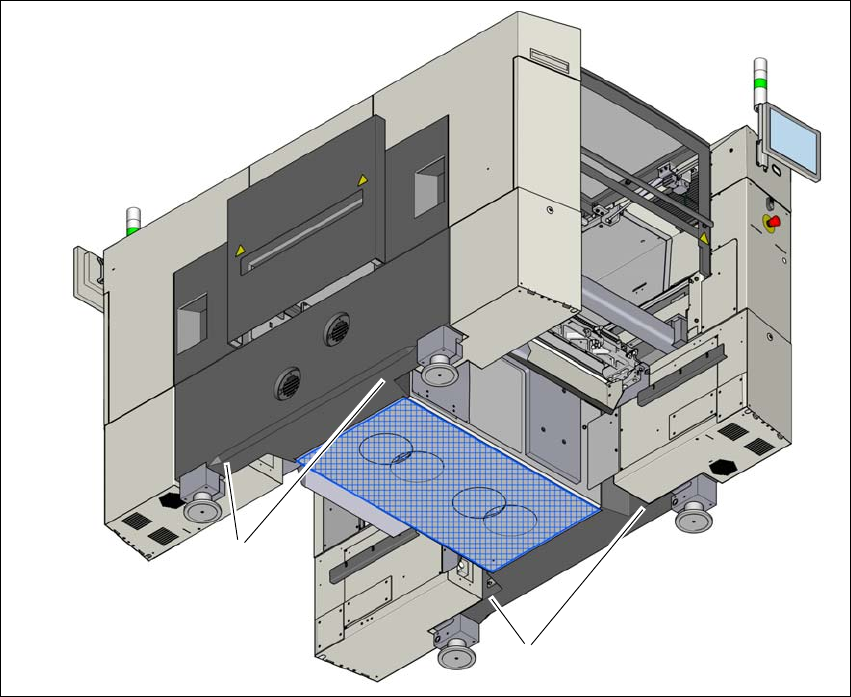

Res. 4.3 - 10 Hava yastığı taşıma sistemi için yerleştirme pozisyonları
(1) Hava yastığı taşıma sistemi için 4 yerleştirme noktası
(1)
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
219
4.3.10 Nakliye emniyetlerinin çıkarılması
Nakliye emniyetleri lineer kılavuzlara vidalıdır. Her bir köprü, iki nakliye emniyeti ile X eksenine ve
Y eksenine sabitlenmiştir.
Tüm nakliye emniyetlerini köprü eksenlerinden çıkarın.
SIPLACE dizgi makinesi taşınacaksa, taşıma için nakliye emniyetleri takılmalıdır.
4.3.11 Kılavuz raylarındaki korozyon önleyici maddenin temizlenmesi
Dizgi makinelerine teslimat için korozyon önleyici madde tatbik edilmektedir.
4
4
DİKKAT
Rulmanların ve kılavuz raylarının kullanım ömrü azalır!
Korozyon önleyici madde eksenlerin rulman gresi ile karışırsa, bu, rulmanların ve kılavuz
raylarının kullanım ömründe önemli bir azalmaya yol açabilir.
İlk kez devreye alma sırasında makine eksenlerini hareket ettirdiğinizde tüm eksen
ve rulmanlardaki korozyon önleyici maddeyi temizleyin.
Tüm eksenleri ve rulmanları bakım kılavuzunda açıklanan gres ile gresleyin.
DİKKAT
Rulman gresinin bozulma tehlikesi!
Alkol, kılavuz arabalarındaki rulman gresini bozar.
Kılavuz raylar ve ölçekler temizlenirken kılavuz arabalarına alkol ulaşmasını önleyin.
