Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veri ler ve bileşe nler Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası 121 3.7.1.2 T eknik veriler SIPLACE SpeedS tar (C&P20 P2) SIPLACE …
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
120
3.7.1.1 Genel bakış
3
3

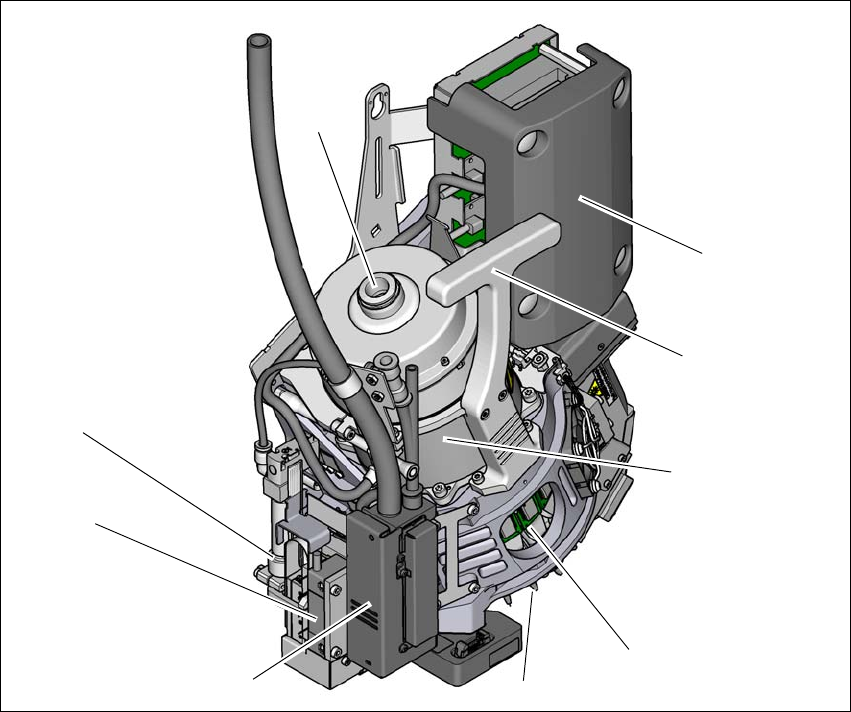

Res. 3.7 - 1 SIPLACE SpeedStar - Genel bakış
(1) Vakum pompasının tutma devresi için bağlantı
(2) "Ara dağıtıcı" devre kartı (kapağın altında)
(3) Tutamak
(4) Yıldız motor
(5) DP sürücüsü
(6) Nozul
(7) Basınç ayar valfi
(8) Z motor (lineer motor)
(9) Geri alma silindiri
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
121
3.7.1.2 Teknik veriler SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
Komponent kamerası tip 48 ile
Komponent çeşitliliği
*a
*)a Donatılabilir komponent çeşitliliğinin ayrıca ped geometrilerine, müşteriye özel standartlara, kompo-
nent ambalaj toleranslarına ve komponent toleranslarına göre değişebileceğini lütfen unutmayın.
0,12 mm x 0,12 mm (0201 metrik) 2220'ye kadar, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Komponent spesifi-
kasyonları
Maks. yükseklik
Min. bacak ızgarası
Min. bacak genişliği
Min. bilye ızgarası
Min. bilye çapı
Min. ölçüler
Maks. ölçüler
Maks. ağırlık
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Takma kuvveti
1,3 N ± 0,5 N (standart değer)
0,5 N- 4,5 N
Touchless Placement (temassız dizme)
Nozul tipleri
40xx/60xx
X/Y hassasiyeti
*b
*)b Hassasiyet değerleri, SIPLACE teslimat ve hizmet kapsamındaki koşullara uygundur.
± 34µm / 3
Açı hassasiyeti
± 0,5° / 3
Aydınlatma seviyeleri
5
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
122
3.7.2 SIPLACE SX1/SX2 V2'de SIPLACE SpeedStar C&P20 P
3
SIPLACE SX1/SX2 V2'de SIPLACE SpeedStar C&P20 P maksimum dizme performansı sunmak-
tadır.
3
DİKKAT
Dizgi kafasını sadece tutamağından kaydırın
Dizgi kafası sadece öngörülen tutamak üzerinden elle kaydırılmalıdır.
