6.4 Waffle pack değiştirici (WPC5/WPC6)
WPC5'in işlevselliği ve teknik verileri büyük ölçüde WPC6'nınkilerle aynıdır. WPC6 ayrıca Non-
Stop modülüne sahiptir.
6.4.1 Açıklama
Waffle pack değiştirici, Waffle pack tepsilerinde komponentleri sağlar, böylece Waffle pack tepsiler
depolanırken ve otomatik olarak değiştirilirken gereksiz zaman kaybı önlenir. 28 adede kadar
Waffle pack tepsiye isteğe bağlı programlanabilir erişim sayesinde sağlanan komponent yelpazesi
de artar.
Waffle pack değiştirici, entegre bir şasiye sahiptir ve kolayca diğer konumlara götürülebilir. Dizgi
makineleri için uygulanan baskılı devre kartı taşıma yüksekliğinde teslim edilir, ancak birkaç basit
adımda 900, 930 ve 950 mm baskılı devre kartı taşıma yüksekliklerine ayarlanabilir. Komponent
tablası, kalan konumda 30 konum ile donatılmalıdır.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.4 Waffle pack değiştirici (WPC5/WPC6)
303
6.4.2 Genel bakış
Ürün no. 00119827-xx WPC5
Ürün no. 00119828-xx WPC6
6

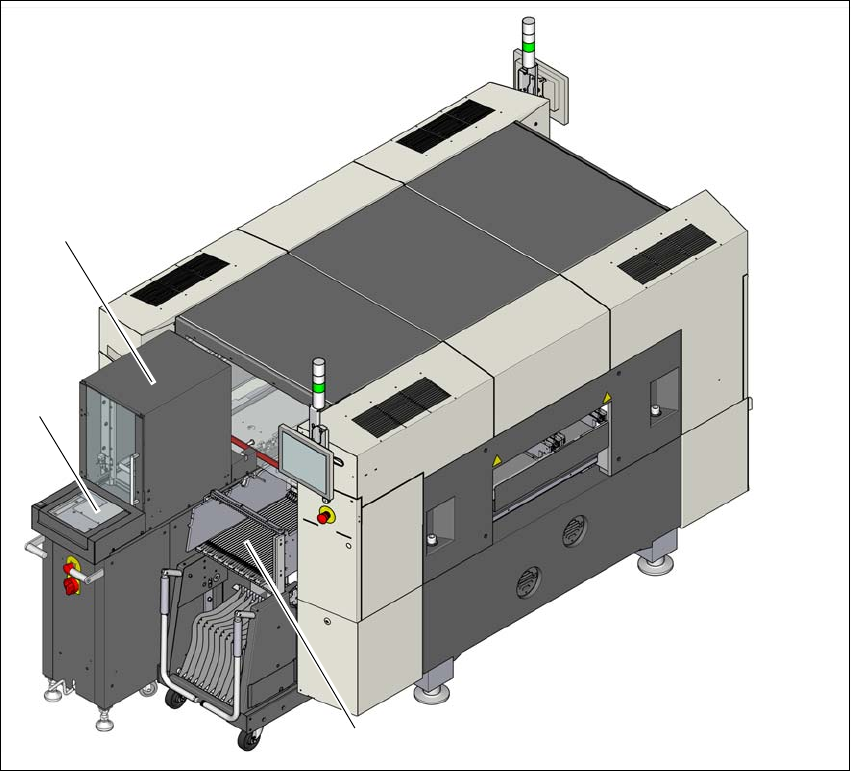

Res. 6.4 - 1 SIPLACE SX1/SX2'de WPC6
(1) WPC6
(2) Non-Stop modülü (sadece WPC6)
(3) 30 şeritli komponent arabası
(1)
(3)
(2)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.4 Waffle pack değiştirici (WPC5/WPC6) Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
304
6.4.3 Güvenlik bilgileri
6
6
6
6.4.4 Kullanıma ilişkin bilgiler
6
6.4.4.1 Çalıştırma, bakım, servis
Waffle pack değiştiricinin çalıştırılmasına, bakımına ve servis işlemlerine ilişkin ayrıntılı doküman-
ları Waffle pack değiştirici ile birlikte teslim edilen kılavuzlarda bulabilirsiniz.
UYARI
Yaralanma tehlikesi!
Dizgi makineleri çalışırken, Waffle pack değiştirici yaralanma tehlikesi oluşturmaktadır.
Dizgi makineleri çalışırken elinizi asla Waffle pack değiştirici ile makine standı arasın-
daki boşluğa uzatmayın.
UYARI
Çalıştırma koşulu: Waffle pack değiştiricinin dizgi makinesine kenetlenmesi!
Dizgi makinesine kenetlenmemişse, Waffle pack değiştiricinin çalıştırılması kesinlikle ya-
saktır.
Waffle pack değiştiricinin kontrol kablosunu sadece Waffle pack değiştirici dizgi ma-
kinesine kenetlenmiş olduğunda bağlantı kutusuna bağlayın veya çekin.
Güç kaynağı kablosunu sadece Waffle pack değiştirici dizgi makinesine kenetlenmiş
olduğunda harici güç kaynağına bağlayın veya çekin.
NOT
Devreye alma sırasına uyun
Bir dizgi makinesine iki Waffle pack değiştirici takılmışsa, devreye alma sırasına dikkat
edilmelidir. Aksi takdirde hatalar meydana gelebilir (örn. CAN-Switch-Error).
Waffle pack değiştiricilerini her zaman SIPLACE dizgi makinesinden önce devreye
alın.
Hata durumunda Waffle pack değiştiricileri ve SIPLACE dizgi makinesini kapatın ve
doğru sırada tekrar devreye alın. Bu bağlamda gerekli bekleme süresine uyun.
