4.2.3 Güç kaynağı
4

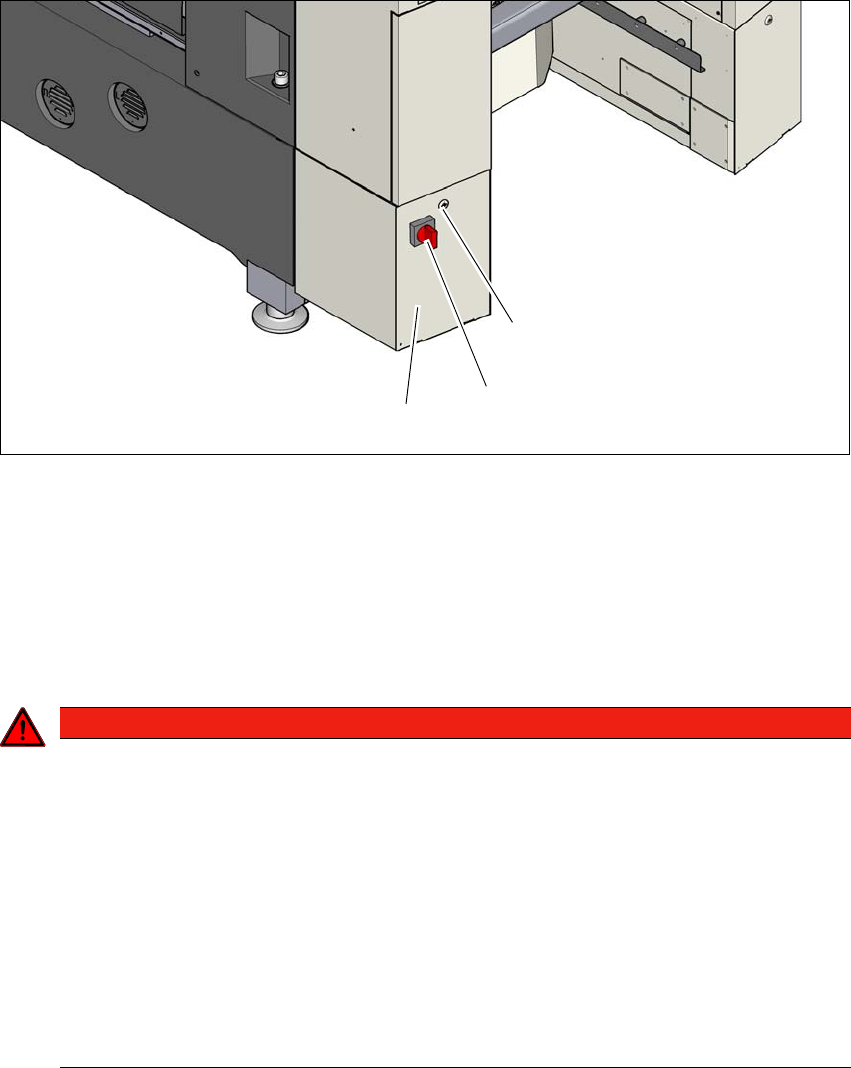

Res. 4.2 - 3 Akım beslemesinin dizgi makinesindeki konumu
(1) Kilit
(2) Tekrar açılmaya karşı emniyetli ana şalter
(3) Akım beslemesi kapağın arkasında
4.2.3.1 Tehlike uyarıları
4
(1)
(2)
(3)
TEHLİKE
Gerilim tehlikesi!
Dizgi makinesi 3 x 380 V~ ila 3 x 415 V ± %10, 50/60 Hz veya opsiyonel olarak
3 x 200 V~ ila 3 x 220 V~ ± %10; 50/60 Hz şebeke gerilimi ile beslenir. Sistem parçaları,
ana şalter kapalı olduğunda ve elektrik fişi çekili olduğunda bile hayati tehlike yaratabile-
cek gerilimler iletmektedir.
Bu dizgi makinesinin yanlış kullanılması, ölüme veya ciddi fiziksel yaralanmalara ve ayrı-
ca maddi hasara neden olabilir.
Bu nedenle geçerli kaza önleme ve DIN yönetmeliklerine (özellikle EN 60204, Bölüm
veya IEC 60204, Bölüm 1) veya ülkenizdeki yönetmeliklere uyun.
Güç kaynağı biriminin kapakları sadece kalifiye ve eğitimli personel tarafından açıl-
malıdır.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
194
4
4.2.3.2 Güç kaynağının kontrol edilmesi
Güç kaynağının öngörülen makine spesifikasyonlarına uygun olup olmadığını kontrol edin (bkz.
kısım 3.4
, sayfa 107'deki tablo).
4
TEHLİKE
Güvenlik nedeniyle kapatma sisteminin (CSB) kapağı altında hayati tehlike yaratabilecek
gerilimler!
Kapağın altında, dizgi makinesi kapatıldığında ve elektrik fişi çekildiğinde bile belirli bir
süre hayati tehlike yaratabilecek gerilimler taşıyabilecek bileşenler vardır. Elektrik fişini
çektikten sonra kondansatörlerin boşalması için 5 dakika bekleyin.
Kapakları asla açmayın.
Yalnızca ASM Assembly Systems GmbH & Co. KG servis teknisyenleri veya işletme-
cinin personeli olup, ASM tarafından eğitilmiş servis teknisyenleri güç kaynağı ve gü-
venlik nedeniyle kapatma sistemi (CSB) üzerinde çalışmalıdır.
NOT
Güç kaynağındaki pik yükler
Teknik kaynaklı olarak güç kaynağında pik yükler oluşmaktadır.
Gerekirse, lütfen enerji tedarik şirketinizle şebeke empedansını netleştirin.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
195
4.2.3.3 Güç kaynağı - Spesifikasyon
Dizgi makinesinin şebeke bağlantı kablosu için olası konfigürasyonlar:
(1)
Şebeke bağlantı kablosu olmadan
(2) 5 x 4 mm² CEE fişi İLE, kırmızı 16 A (IEC 60309 uyarınca),
3 x 380 V~ için 3 x 415 V ± %10'a kadar, 50/60 Hz şebeke gerilimi
(3) 5 x 4 mm² FİŞSİZ, 3 x 200 V~ için 3 x 220 V~ ± %10'a kadar; 50/60 Hz, veya 3 x 380 V~, 3 x
415 V ± %10'a kadar, 50/60 Hz şebeke gerilimi
Damarların renk kodlaması, sistemin öngörüldüğü ülkeye bağlıdır.
4
4
UYARI
Şebeke bağlantı kablosunun kesiti ve uzunluğu
Şebeke bağlantı kablosunun kesiti ve uzunluğu, dizgi makinesinin Short-Circuit-Current-
Rating'ini (kısa devre akımı sınıflandırmasını) (SCCR)
etkiler.
Şebeke bağlantı kablosunu değiştirirken damar kesitini artırmamalı ve kablo uzunluğunu
kısaltmamalısınız.
UYARI
Elektrik kablolarının açık bir şekilde tanımlanması!
Her bir dizgi makinesine ve kurulu opsiyonlara giden elektrik kabloları açıkça işaretlen-
meli ve karıştırılmaları mümkün olmayacak şekilde atanmalıdır.
Dizgi makinesinin kullanıldığı ülkenin yönetmelikleri geçerlidir.
