6.15 Smart Pin Support
Ürün no. 03089621-xx Smart Pin Support
Ürün no. 03087404-xx Magazin SPS L10 komp.
Ürün no. 03087508-xx Magazin SPS Q10 komp.
Geniş baskılı devre kartlarının dizme sırasında sapma eğilimi vardır, bu durumda komponentler
artık istenen hassasiyetle dizilememektedir. Güçlü eğimli baskılı devre kartları da dizme hassasi-
yetini etkiler. Bu sorun, kaldırma tablasına Support Pin'ler yerleştirilerek kolayca çözülebilir.
6
Res. 6.15 - 1 Support Pin
Smart Pin Support opsiyonu yardımıyla Support Pin'ler otomatik olarak kaldırma tablasına konu-
lur. Bunun için Support Pin'leri özel magazinlerden alan ve belirtilen pozisyonlara yerleştiren bir
kıskaç ünitesi kullanılmaktadır.
6
NOT
Ayrıntılı açıklama için bkz. "Smart Pin Support kullanım kılavuzu", Almanca+İngilizce
[Ürün no. 00197001-xx].
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.15 Smart Pin Support
329
6
Res. 6.15 - 2 Smart Pin Support'un kıskaç ünitesi
Kıskaç ünitesi köprüye monte edilmiştir. Bu kıskaç ünitesi, Support Pin'leri sağlanan magazinler-
den alır ve bunları kaldırma tablası üzerine konumlandırır. Dizgi makinesindeki Support Pin'lerinin
pozisyonları, baskılı devre kartının her bir tarafı için SIPLACE Pro baskılı devre kartı düzenleyici-
sinde tanımlanır.
Farklı makine konfigürasyonları için, maksimum 10 Support Pin'in otomatik olarak değiştirilmesi
için iki farklı magazin mevcuttur. Bu magazinler bir magazin tutucusuna takılır ve komponent ara-
bası içeri çekme tertibatına monte edilir.
– Smart Pin Support - Magazin tipi Q10 [Ürün no. 03087404-xx]
– Smart Pin Support - Magazin tipi L10 [Ürün no. 03087508-xx]
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.15 Smart Pin Support Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
330
6

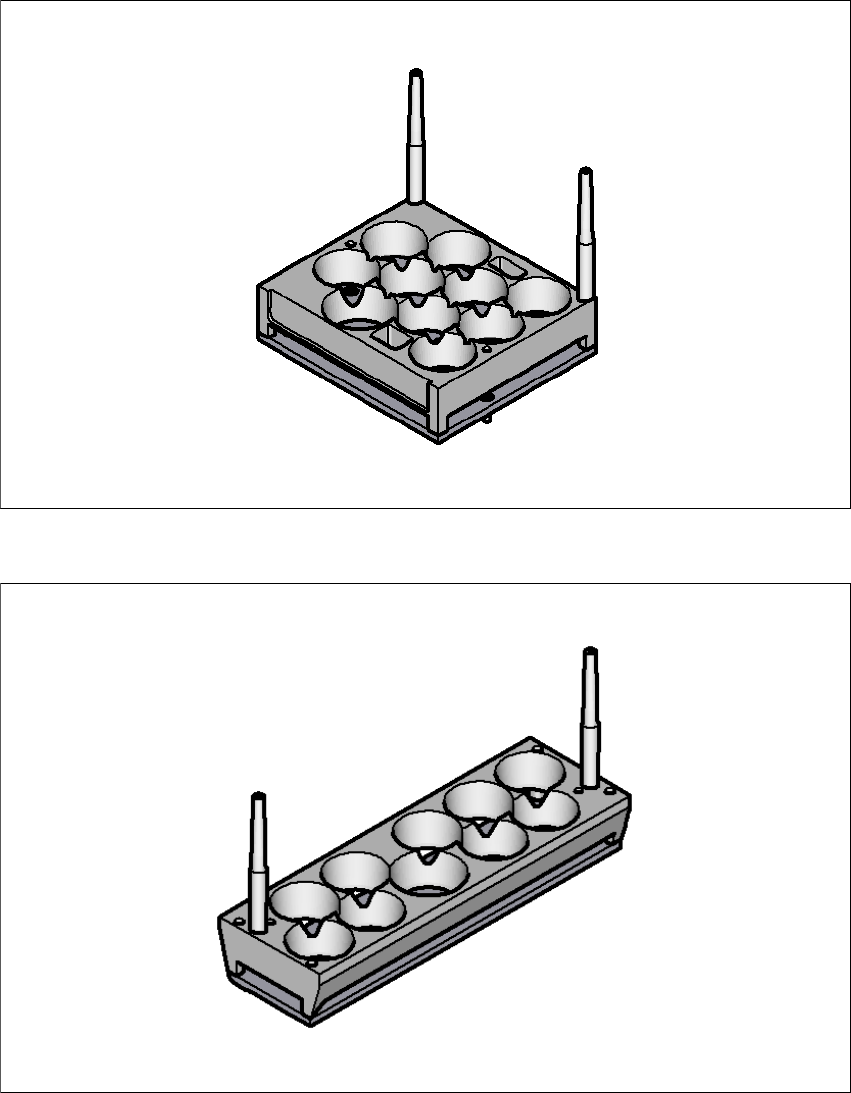

Res. 6.15 - 3 Smart Pin Support - Magazin tipi Q10
6
Res. 6.15 - 4 Smart Pin Support - Magazin tipi L10
