Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makine si kurulumu 213 4.3.7.3 WPC5/WPC6'nın ve dizgi makinesi ayaklarının me s…
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
212
4.3.7.2 PCB çift konveyörünün makine ayaklarının mesafe ölçüleri
4

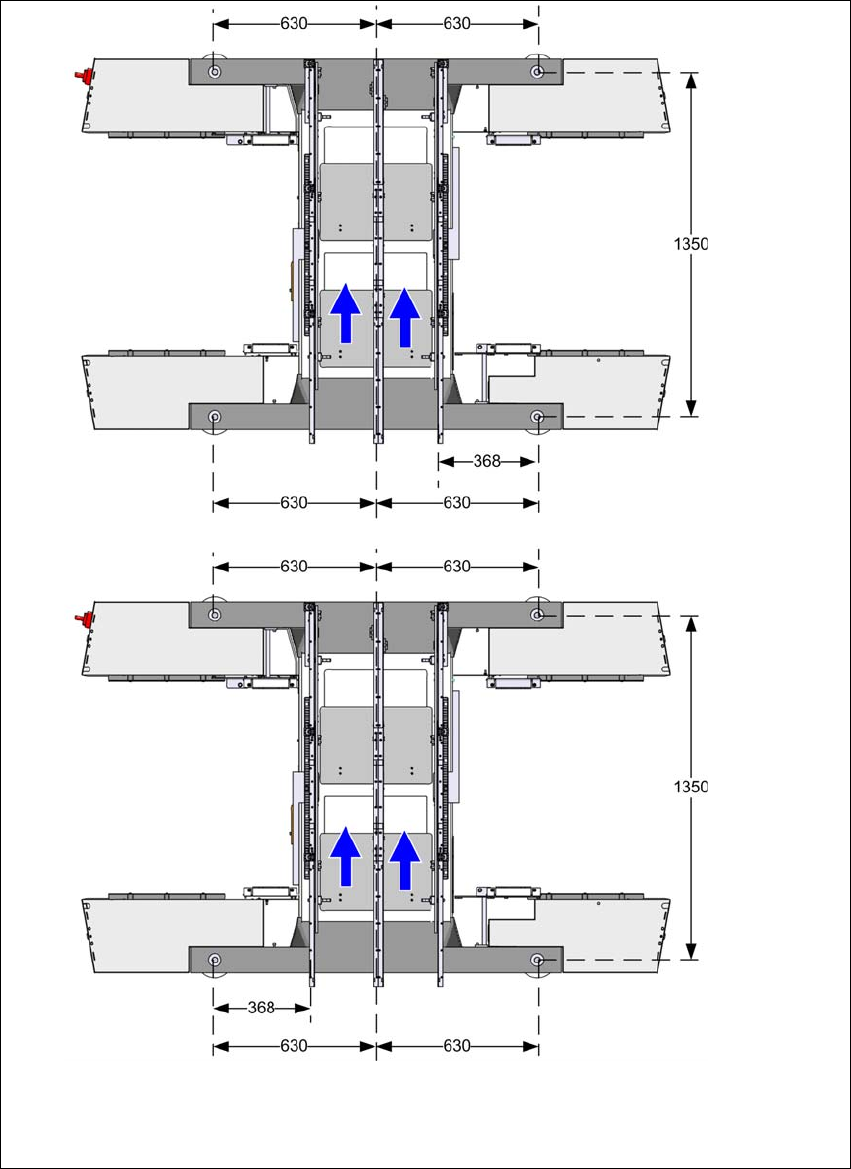

Res. 4.3 - 6 PCB çift konveyörünün makine ayaklarının mesafe ölçüleri, milimetre cinsinden
Maksimum sol pozis-
yonda sabit konveyör
kenarı
a
.
Maksimum sağ pozisyonda sabit
konveyör kenarı
a
.
a) Ölçü, sabit kenarın pozisyonuna bağlıdır. Tüm ölçüler
mm cinsinden.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
213
4.3.7.3 WPC5/WPC6'nın ve dizgi makinesi ayaklarının mesafe ölçüleri
4

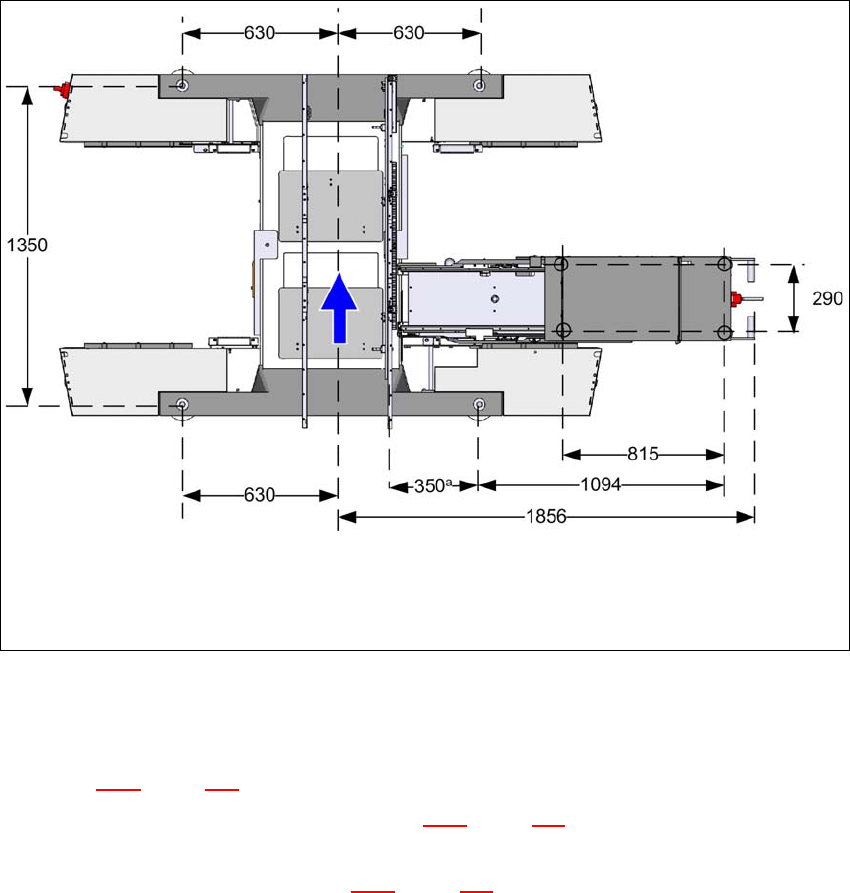

Res. 4.3 - 7 WPC5/WPC6'nın ve dizgi makinesi ayaklarının mesafe ölçüleri, milimetre cinsinden
4.3.8 Dizgi makinesini hatta entegre etme
Kısım 4.3.1, sayfa 202'te açıklanan genel uyarı bilgilerini dikkate alın.
Dizgi makinesinin taşınmasına ilişkin kısım 4.3.2, sayfa 203'te açıklanan uyarı bilgilerini dik-
kate alın.
Aletleri ve yardımcı gereçleri kısım 4.3.5, sayfa 206'de bulabilirsiniz.
4.3.8.1 Dizgi makinesini hatta hizalama ve ayarlama
Dizgi makinesini, makine ayakları serbest kalana kadar forklift ile kaldırın.
Hattaki dizgi makinelerinin PCB taşıma yüksekliğini belirleyin ve yükseklik ayarı için altı köşeli
vida ile yaklaşık yüksekliği ayarlayın.
Gerekirse ilgili PCB taşıma yüksekliği için makine ayaklarını monte edin (bkz. 4.3.6 sayfa
207).
Dizgi makinesini forklift ile hattaki boş yere yerleştirin.
a) Ölçü, sabit kenarın pozisyonuna bağlıdır. Tüm ölçüler
mm cinsinden.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
214
PCB konveyörlerinin aynı hizada olmasına dikkat edin ve önceki dizgi makinesine olan me-
safeyi kontrol edin.
4
4
Dizgi makinesini makine su terazisi yardımıyla X ve Y yönlerinde hizalayın (bkz. 4.3.9 sayfa
215).
PCB konveyörlerini uzun yardımcı plakalar yardımıyla hizalayın. Bu sırada dizgi makinesini
son konumuna getirin. Uzun yardımcı plaka, güvenli bir şekilde ve sıkışmadan PCB konve-
yöründen bitişik dizgi makinesine itilebilmelidir.
X ve Y yönlerini tekrar kontrol etmek için makine su terazisini kullanın ve gerekirse makine
ayaklarının yükseklik ayarını düzeltin.
Sıkıştırma vidası üzerinden makine ayaklarını 130 Nm tork ile sıkın.
Makine ayaklarının yük taşıma kapasitesini kontrol etmek için ayaklara çekiçle vurun.
Makine su terazisi yardımıyla X ve Y yönlerini tekrar kontrol edin.
UYARI
Hasar tehlikesi!
Makine ayaklarının tek taraflı hızlı çarpması, makine ayaklarının sabitlenmesinde defor-
masyonlara neden olur.
Dizgi makinesini yavaşça indirin.
İkinci bir kişinin makinenin ayaklarının aynı anda yere değip değmediğini kontrol et-
mesini sağlayın.
