00198657-02_UM_SX12-V3_TR.pdf - 第41页
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güv enliği Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiket leri 41 Res. 2.2 - 2 Dizgi makinesindeki uyar ı etiketleri- Konum 2 Poz. W 024, Ür…
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
40
2.2.1 Dizgi makinesindeki uyarı etiketleri (standart etiket ile gösterim)

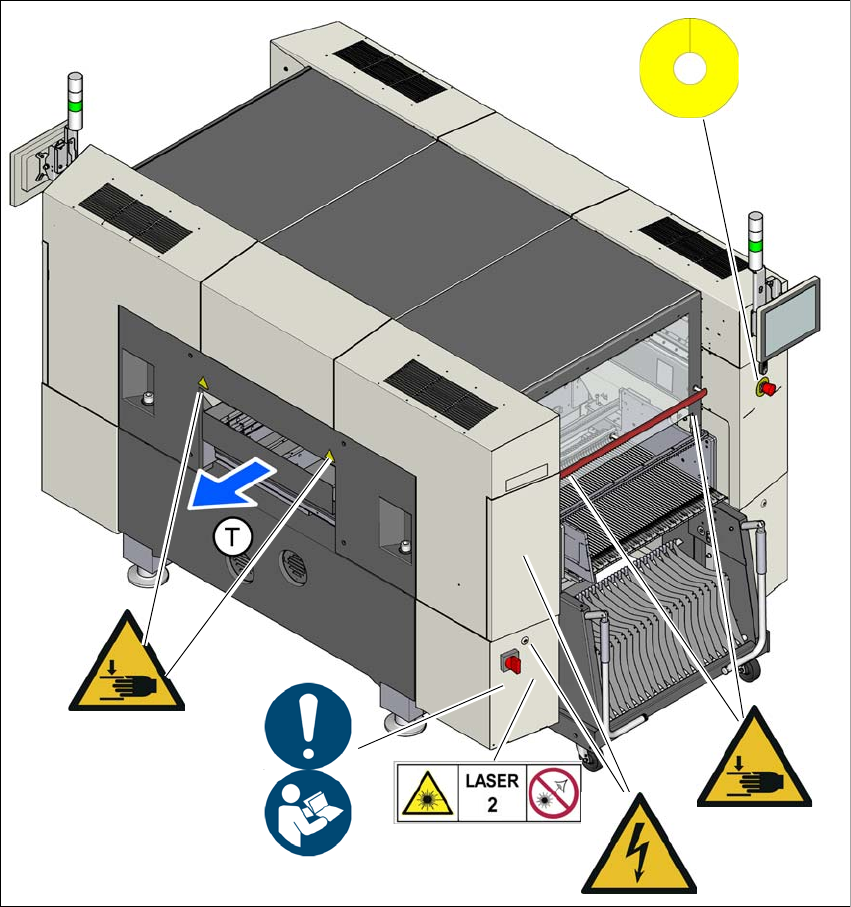

Res. 2.2 - 1 Dizgi makinesindeki uyarı etiketleri - Konum 1
Poz. M 002, Ürün no. 03155798-01
Poz. W 024, Ürün no. 03155346-01
Poz. W 210, Ürün no. 03233439-01
Poz. W 012, Ürün no. 03155378-01
Poz. W Lazer Sınıf 2, Ürün no. 03155298-01
(T) Baskılı devre kartı taşıma yönü
W 210
W 024
M 002
W 012
W 024
W Lazer Sınıf 2
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
41

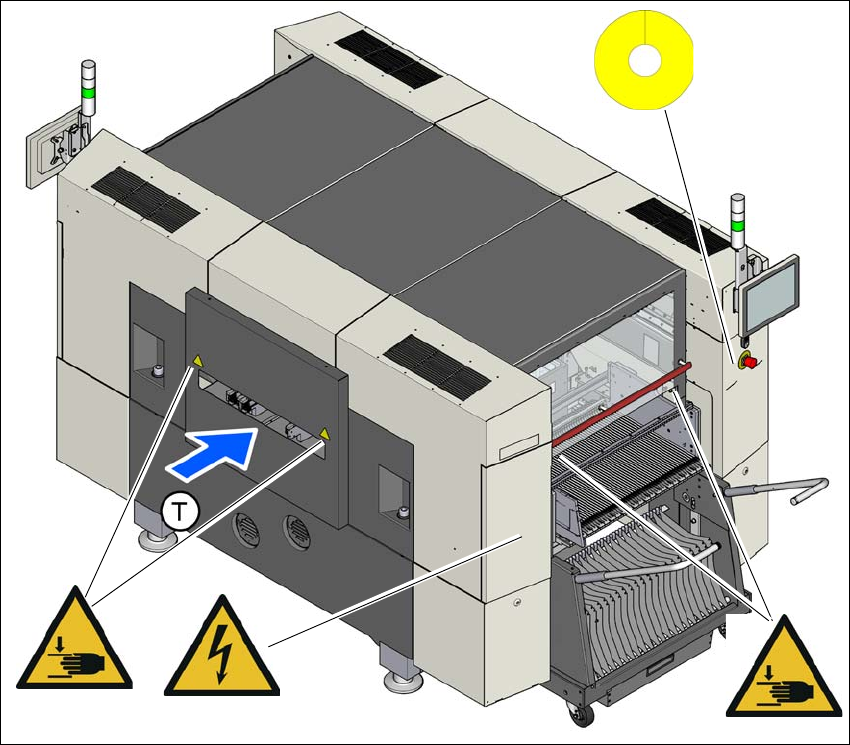

Res. 2.2 - 2 Dizgi makinesindeki uyarı etiketleri- Konum 2
Poz. W 024, Ürün no. 03155346-01
Poz. W 210, Ürün no. 03233439-01
Poz. W 012, Ürün no. 03155378-01
(T) Baskılı devre kartı taşıma yönü
W 024
W 210
W 024
W 012
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
42
2.2.2 Uyarı etiketlerinin anlamı ve açıklaması (standart etiket ile gösterim)
2.2.2.1 Uyarı etiketi M002
2
Poz. M 002 res. 2.2 - 1, sayfa 40, Ürün no. 3155798-01 veya
Poz. M 002 res. 2.2 - 3
, sayfa 44, Ürün no. 3155798-01
(Dizgi makinesi başına adet: 1)
2.2.2.2 Lazer sınıfı 2 uyarı etiketi
2
Poz. W Lazer sınıfı 2 res. 2.2 - 1, sayfa 40, Ürün no. 03155298-01
(Dizgi makinesi başına adet: 1)
2
2
2
2
2
2
2
2
Dizgi makinesini güvenli çalıştırma
Dizgi makinesinin güvenli çalıştırılması için kullanım kılavuzunun
ve güvenlik bilgilerinin bilinmesi ve bunlara uyulması bir ön koşul-
dur.
2
2
2
LAZER IŞINIMI
Lazer sınıfı 2
IEC 60825-1:2014 uyarınca
Işına doğru bakmayın!
