Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon ek lentileri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değişt irici 285 6 İst asyon eklentileri İlgili konfigürasyon se çenekleri ve opsiyonl…
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.15 Komponent arabasının kenetlenmesi veya ayrılması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
284
İnce ayar yükseklik ayarı yardımıyla komponent arabalarının yüksekliğini düzeltebilirsiniz.
Bloğun iki yüzeyi ve dirsek birbirine değmemelidir.
5
5
5
İstasyon yazılımının temel görünümünde Besleyici modül... simgesini ve
Konumlar simgesini seçin.
İlgili konumda kilidi açmak için simgesine tıklayın ve araba tamamen kenetlenene ka-
dar bekleyin. Daha fazla bilgi için istasyon yazılımının online yardımına bakabilirsiniz.
İki tutamaktaki kovanı yukarı itin ve kolu aşağı döndürün.
5
Res. 5.15 - 6 Komponent arabası - Tutamakların aşağı doğru döndürülmesi
(1) Kovanı yukarı kaydırma
(2) Tutamakları aşağı katlama
NOT
Kenetleme işlemi sadece koruyucu başlıklar kapalıyken yapılabileceği için koruyucu
başlıkları kapatın.
(1)
(2)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
285
6 İstasyon eklentileri
İlgili konfigürasyon seçenekleri ve opsiyonlar için lütfen SIPLACE dizgi makinesinin ilgili teknik
özelliklerine bakın.
6
6.1 Nozul değiştirici
Magazinler ortak bir taşıyıcı üzerinde yer alır. İki silindir pim ile ortalanmış ve 4 basmalı düğme ile
sabitlenmiştirler. Tam konum, her bir magazin üzerindeki iki indeks noktası ile belirlenir. Muhteme-
len çıkıntılı bir magazin ile dizgi kafasının çarpışmasını önlemek için, magazinlerin nozul değişti-
ricinin temel gövdesi üzerine doğru oturması mikro anahtarlar ile izlenir. Magazinler eksik
olduğunda veya doğru yerleştirilmediğinde güvenlik devresi dizgi makinesini durdurduğu için tüm
magazin yerleri dolu olmalıdır.
NOT
SIPLACE Smart Pin Support
opsiyonunun kullanılması halinde maksimum nozul değiş-
tirici magazin sayısı azaltılır
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
286
6.1.1 SIPLACE SpeedStar C&P20 P2 /C&P20 P için nozul değiştirici
6.1.1.1 4 magazinli nozul değiştirici
Ürün no. 03147925-xx Nozul değiştirici temel yapısı CPx kısa
Ürün no. 03101503-xx Nozul magazini 60xx/40xx, 20 garajlı
Ürün no. 03218226-02 Nozul magazini tip 40xx kpl. / NCS
6

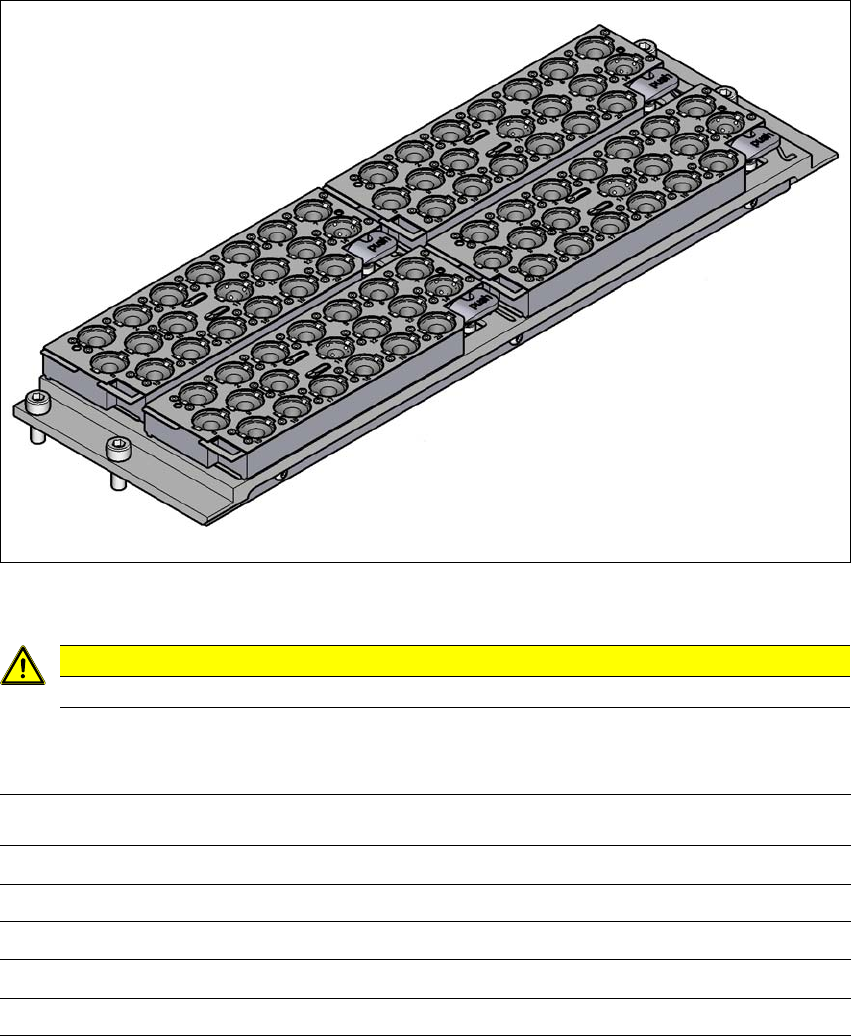

Res. 6.1 - 1 SIPLACE SpeedStar C&P20 P2 / C&P20 P için nozul değiştirici, 4 magazinli
6
6.1.1.2 Teknik veriler
6
DİKKAT
SIPLACE SpeedStar magazinini sadece SpeedStar ile birlikte kullanın.
SIPLACE SpeedStar için nozul değiştirici
Ölçüler (uzunluk x genişlik x yükseklik) 314 mm x 94,5 mm x 68,6 mm
Nozul garajı sayısı 80
Nozul magazini sayısı 4
Nozul tipleri C&P20 P2 60xx/40xx
Nozul tipleri C&P20 P 40xx
