Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.5 Ölçüler ve ağırlık
113
3.5.4 SIPLACE SX1/SX2'de komponent arabalarının manevra yarıçapları
3

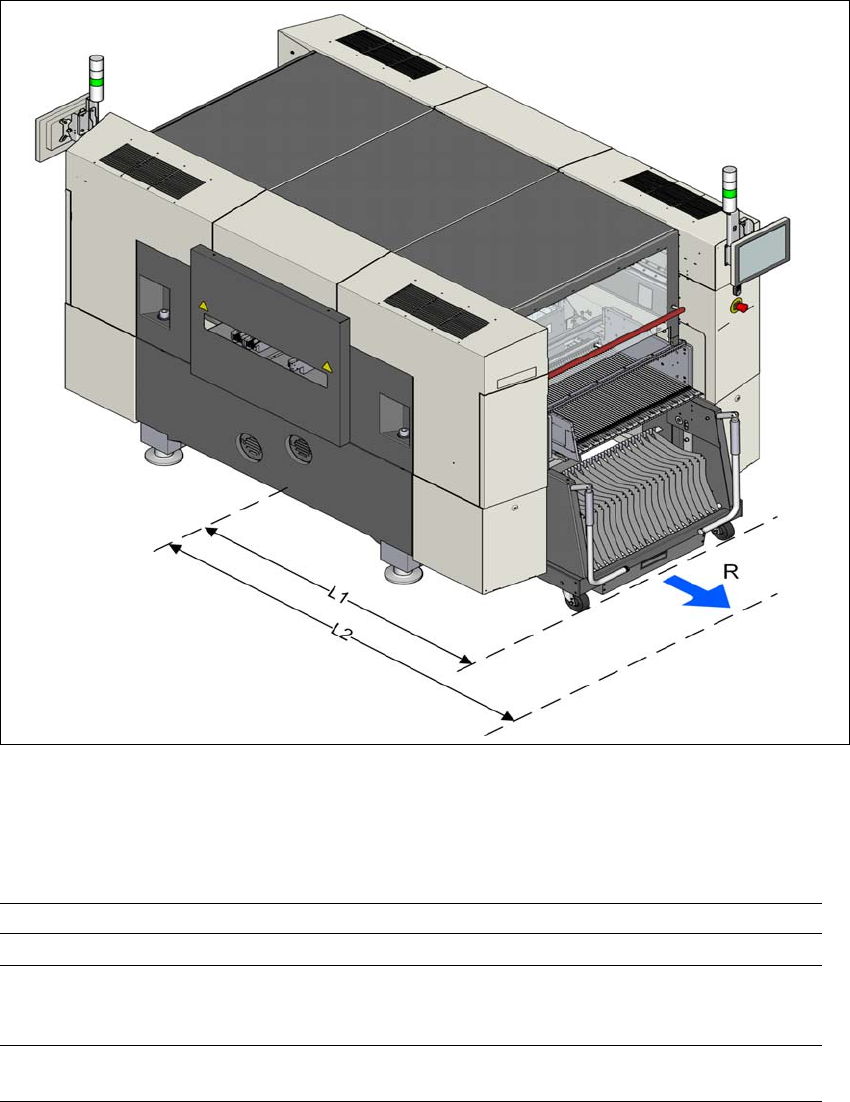

Res. 3.5 - 3 SX1/SX2 dizgi makinesinde komponent arabalarının manevra yarıçapı
SX1/SX2 dizgi makinesindeki komponent arabalarının manevra yarıçapları R:
3
3
Konum 1 (dış) Konum 2 (iç)
Manevra yarıçapı R
760 mm 760 mm
L1 mesafesi: Makinenin
ortası ile komponent arabası-
nın dış kenarı arası
1300 mm 1175 mm
L2 mesafesi: Makinenin
ortası ile duvar arası
2060 mm 1935 mm
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.5 Ölçüler ve ağırlık Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
114
3.5.5 SX1/SX2 dizgi makinesinin ağırlık merkezi
3

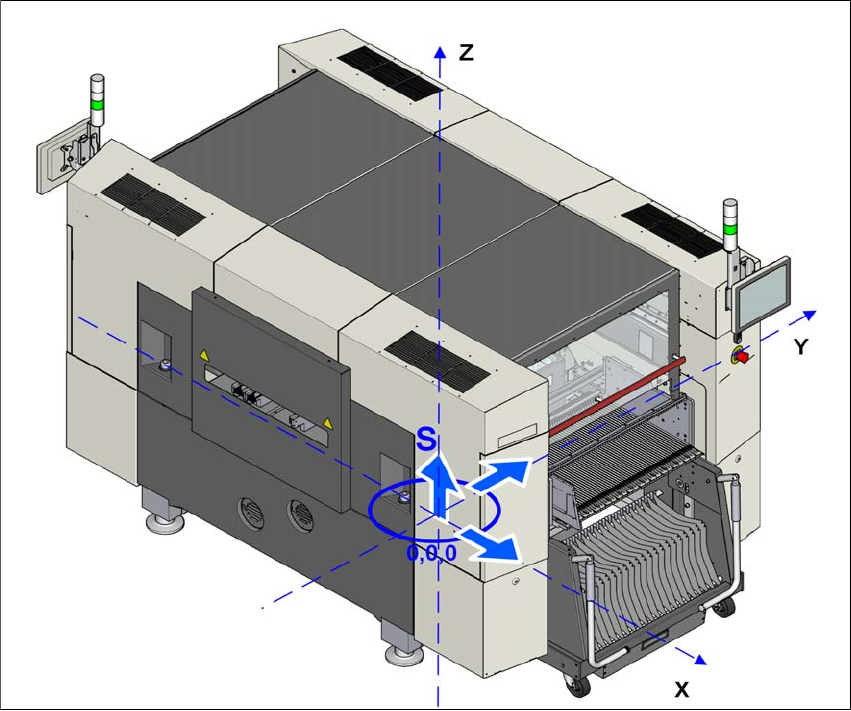

Res. 3.5 - 4 Milimetre cinsinden SX1/SX2 dizgi makinesinin ağırlık merkezi
X koordinatları 0 mm
Y koordinatları 0 mm
Z koordinatları 738,5 mm
Bu ağırlık merkezi koordinatları, 900 mm PCB taşıma yüksekliğindeki dizgi makineleri için geçer-
lidir.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.6 Bileşenlere genel bakış
115
3.6 Bileşenlere genel bakış
3.6.1 SIPLACE SX2 V3 bileşenlere genel bakış
3
3
Res. 3.6 - 1 SIPLACE SX2 V3 dizgi makinesi - Bileşenlere genel bakış
(1) Ana modül
(2) Robot modülü
(3) Köprü 2, dizgi kafası ile
(4) Baskılı devre kartı konveyörü (tekli veya çift konveyör)
(5) Köprü 1, dizgi kafası ile
(6) Çoklu dokunmatik ekran
(7) Konum 1'deki komponent arabası
(8) Konum 2, içeri çekme tertibatı, bant kesici, boş bant yönlendirme kanalı ile
(T) Baskılı devre kartı taşıma yönü
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
