Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güv enliği Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.8 Basınçlı hava beslemesinin engellenmesi ve basıncın d üşürülmesi 95 2.8 Basınçlı hava beslemesi…
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.7 Artık gerilimler ve deşarj süreleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
94
2.7.4 Ana şalter kapalı - Dizgi makinesi şebekeden ayrıldı
2
2.7.5 Ana şalter kapatıldıktan sonra basınçlı hava koşulları
Ana şalter kapatıldığında veya dizgi makinesinin elektrik beslemesi kesildiğinde, basınçlı hava
ünitesinin elektrikle kontrol edilen ana valfi kapanır (Poz. 1 res. 2.8 - 1
, sayfa 96). Dizgi makinesi
içerisindeki basınç 5 saniye içinde 0 MPa (0 bar) değerine düşer.
TEHLİKE
Güç kaynağı biriminde hayati tehlike yaratabilecek gerilimler!
Güç kaynağı biriminde, dizgi makinesi kapalıyken ve elektrik fişi çekilmiş bile olsa yaklaşık
5 dakika daha hayati tehlike yaratabilecek gerilimler taşıyabilen bileşenler (kondansatör-
ler) mevcuttur.
Güç kaynağı üzerinde çalışırken, ana şalteri kapatmalı, tekrar açılmaya karşı emni-
yete almalı, dizgi makinesini güç kaynağı şebekesinden ayırmalı ve kondansatörlerin
boşalması için 5 dakika beklemelisiniz.
Gerilimsiz durumda olmasını kontrol edin. Bu bağlamdaki işleyiş için servis kılavu-
zuna bakın.
Yalnızca ASM Assembly Systems GmbH & Co. KG servis teknisyenleri veya işletme-
cinin personeli olup, ASM tarafından eğitilmiş servis teknisyenleri güç kaynağı ve gü-
venlik nedeniyle kapatma sistemi (CSB) üzerinde çalışmalıdır.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.8 Basınçlı hava beslemesinin engellenmesi ve basıncın düşürülmesi
95
2.8 Basınçlı hava beslemesinin engellenmesi ve basıncın
düşürülmesi
Basınçlı hava ünitesi, konum 2'dedir (bkz. res. 4.2 - 1, sayfa 191).
Dizgi makinesinin çalışma basıncı sabit olarak 0,50 ± 0,025 MPa'ya (5,0 ± 0,25 bar) ayarlıdır. Ba-
sınçlı hava ünitesinin konumu poz. 1 res. 2.8 - 1
, sayfa 96 altında gösterilmiştir. Dizgi makinesine
giden basınçlı hava beslemesini, kapatma vanasından (Poz. 2 res. 2.8 - 1
, sayfa 96) kapatabilir-
siniz.
Makine anahtarını kullanarak kapağın kilidini açın.
Kapağı kaldırın (bkz. res. 4.2 - 1, sayfa 191).
Kapatma vanasının kolunu (Poz. 1 res. 2.8 - 1, sayfa 96) dikey pozisyondan yatay pozisyona
çevirin.
Çalışma basıncı manometresini gözlemleyin (Poz. 5 res. 2.8 - 1, sayfa 96). Dizgi makinesi
açıkken basınç 1 dakika içinde 0 MPa (0 bar) değerine düşer.
2
DİKKAT
Basınçlı hava beslemesinin kesilmesi!
Dizgi makinesi açıkken basınçlı hava beslemesini kapatma vanasıyla maksimum 30
dakika kesin.
Pnömatik sistemde bakım veya servis çalışmalarını yapmak için daha uzun süreye
ihtiyacınız varsa, dizgi makinesini ana şalterden kapatın ve basınçlı hava besleme-
sinden ayırın.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.8 Basınçlı hava beslemesinin engellenmesi ve basıncın düşürülmesi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
96
2

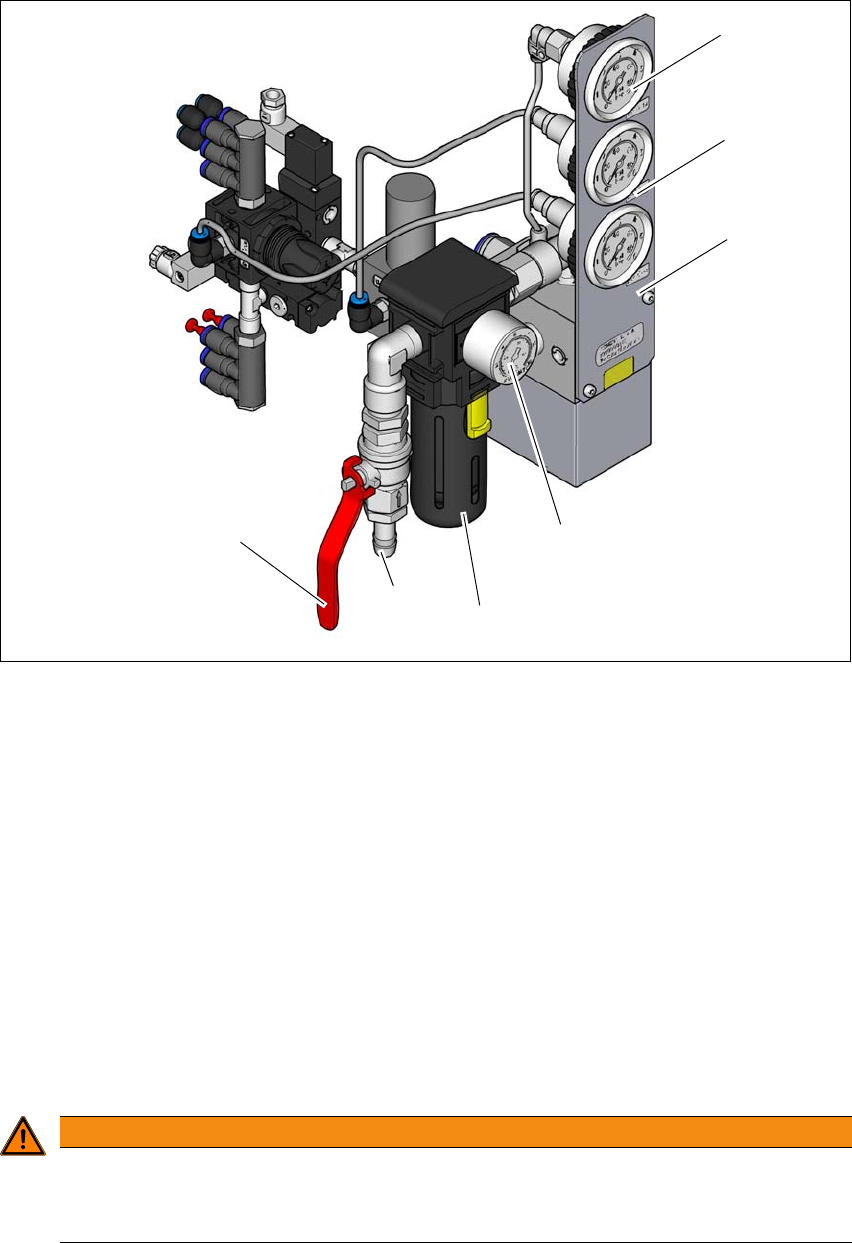

Res. 2.8 - 1 Dizgi makinesindeki basınçlı hava ünitesi
(1) Köprü 1 ve 2 besleme basıncı için manometre
Hedef basınç: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (gösterge aralığı 0 - 0,6 MPa, 0 - 6 bar)
(2) Makine bileşenlerinin besleme basıncı için manometre
Hedef basınç: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (gösterge aralığı 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase besleyici modüllerinin besleme basıncı için manometre
Hedef basınç: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (gösterge aralığı: 0 - 0,6 MPa, 0 - 6 bar)
(4) Giriş basıncı için manometre
Hedef basınç: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (gösterge aralığı: 0 - 1,0 MPa, 0 - 10 bar)
(5) Basınçlı hava filtresi
(6) Basınçlı hava bağlantısı
(7) Kapatma vanası "KAPALI" pozisyonunda
2
UYARI
Yaralanma tehlikesi!
Basınç altındaki basınçlı hava hatlarında yaralanma tehlikesi vardır.
Basınç altındaki basınçlı hava hatlarını asla gevşetmeyin.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
