Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon ek lentileri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.8 Komponent at ık haznesi sensörü 319 6.8 Komponent atık haznesi sensörü Ürün no. 0 0519848-x …
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.7 3D eş düzlemsel lazer modülü Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
318
6.7.2 Teknik veriler
6
Komponentler QFP, SO, BGA, Gullwing, fiş
Hassasiyet
*a
± 15 μm (3), ± 20 μm (4)
Maksimum komponent büyüklüğü 50 x 50 mm²
Maksimum komponent yüksekliği 17 mm
Gövde şekilleri BGA
Min. bilye çapı
Min. bilye mesafesi
Min. bilye sayısı
400
m
800
m
6
Gövde şekilleri Gullwing
Min. bacak genişliği
*b
Min. bacak mesafesi
Min. bacak sayısı
300
m
500
m
5
Maksimum fiş büyüklüğü 120 x 20 mm²
Fiş (Gullwing)
Min. bacak genişliği
b
Min. bacak mesafesi
Min. bacak sayısı
300
m
500
m
5
Dizgi kafası tipi TwinHead, SIPLACE MultiStar CPP
Lazer koruma sınıfı
3D eş düzlemsel sensörü
Dizgi makinesi
3B
2
*)a Bilye/bacak başına
*)b Daha küçük bacak genişlikleri için lütfen yerel ürün yöneticiniz ile iletişime geçin
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.8 Komponent atık haznesi sensörü
319
6.8 Komponent atık haznesi sensörü
Ürün no. 00519848-xx Komponent atık haznesi sorgusu
Komponent atık haznesi sensörü, atık haznesinin yuvasına doğru oturup oturmadığını denetler.
– Atık haznesi doğru yerleştirilmediğinde dizgi makinesi çalıştırılamaz.
– Atık haznesi işleme sırasında yuvasından çıkacak olursa, dizgi makinesi, kafa çarpışmasını
önlemek için anında durdurulur.
Her bir atık haznesi, kendine ait bir sensörler denetlenebilir.
6
NOT
SpeedStar kullanırken komponent atık haznesi için opsiyonel sensörün takılmasını öner-
mekteyiz.
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
320
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Ürün no. 00519986-xx VHF TwinStar, köprülü
6.9.1 Açıklama
SIPLACE Very High Force TwinStar, standart TwinStar'ın teknolojik olarak geliştirilmiş halidir. SIP-
LACE Very High Force TwinStar özellikle zorlu, büyük ve ağır komponentleri işlemek için uygun-
dur.
Ayrıntılı açıklama için bkz. "Montaj kılavuzu - Head Reconfiguration Kit VHF kafası", Ürün no.
00197270-xx.
6.9.2 Genel bakış
6

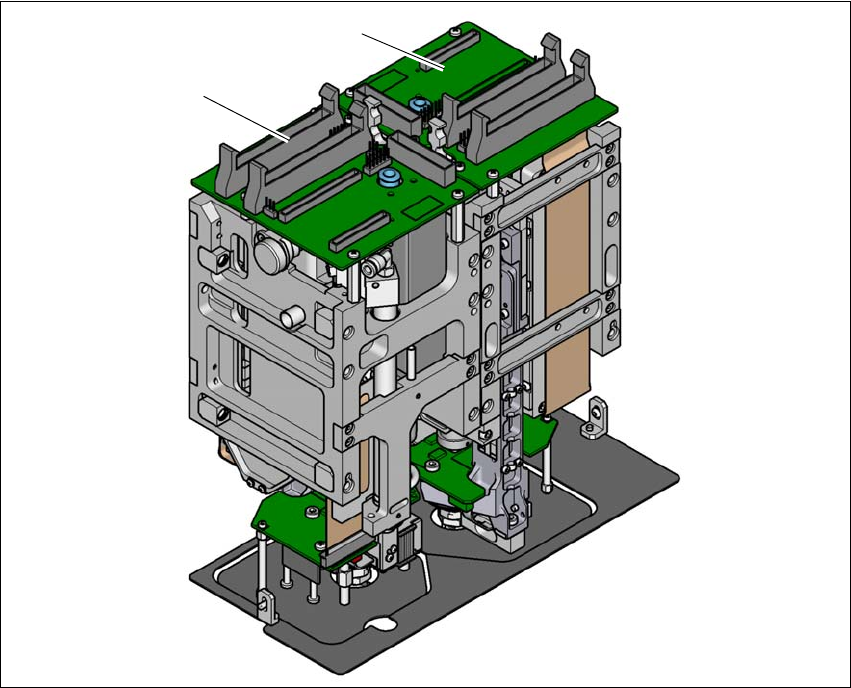

Res. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place modülü 1 (P&P1)
(2) Pick&Place modülü 2 (P&P2)
2
1
