4.2.2.2 Dizgi makinesindeki basınçlı hava bağlantısı
4

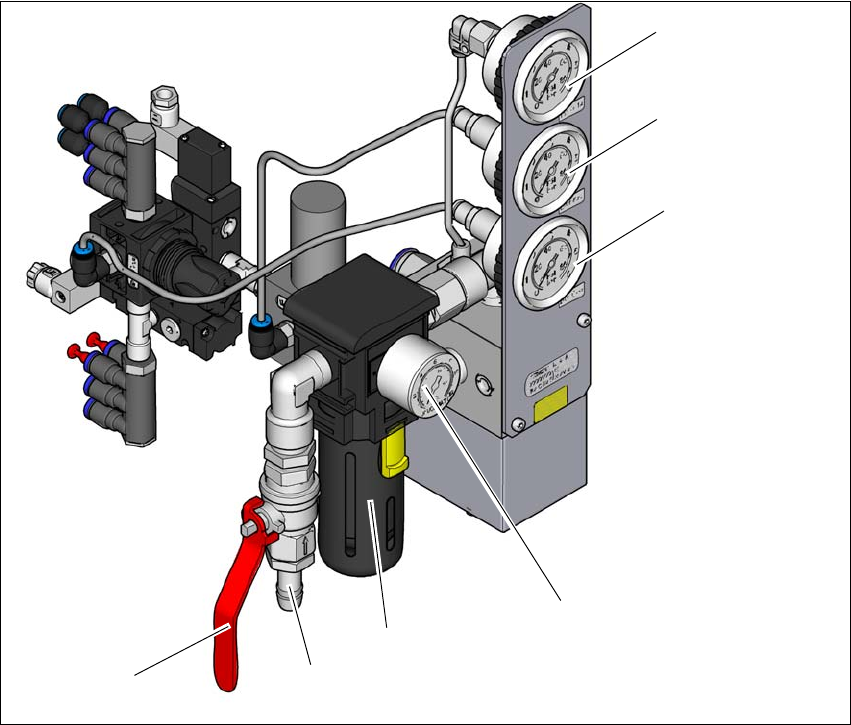

Res. 4.2 - 2 Dizgi makinesindeki basınçlı hava ünitesi
4.2 - 2 resmine ilişkin açıklama
(1) Köprü 1 ve 2 besleme basıncı için manometre
Hedef basınç: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (gösterge aralığı 0 - 0,6 MPa, 0 - 6 bar)
(2) Makine bileşenlerinin besleme basıncı için manometre
Hedef basınç: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (gösterge aralığı 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase besleyici modüllerinin besleme basıncı için manometre
Hedef basınç: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (gösterge aralığı: 0 - 0,6 MPa, 0 - 6 bar)
(4) Giriş basıncı için manometre
Hedef basınç: 0,5 - 1,0 MPa, 5 - 10 bar (gösterge aralığı: 0 - 1,0 MPa, 0 - 10 bar)
(5) Basınçlı hava filtresi
(6) Basınçlı hava bağlantısı
(7) Kapatma vanası "KAPALI" pozisyonunda
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
193
4.2.3 Güç kaynağı
4
Res. 4.2 - 3 Akım beslemesinin dizgi makinesindeki konumu
(1) Kilit
(2) Tekrar açılmaya karşı emniyetli ana şalter
(3) Akım beslemesi kapağın arkasında
4.2.3.1 Tehlike uyarıları
4
(1)
(2)
(3)
TEHLİKE
Gerilim tehlikesi!
Dizgi makinesi 3 x 380 V~ ila 3 x 415 V ± %10, 50/60 Hz veya opsiyonel olarak
3 x 200 V~ ila 3 x 220 V~ ± %10; 50/60 Hz şebeke gerilimi ile beslenir. Sistem parçaları,
ana şalter kapalı olduğunda ve elektrik fişi çekili olduğunda bile hayati tehlike yaratabile-
cek gerilimler iletmektedir.
Bu dizgi makinesinin yanlış kullanılması, ölüme veya ciddi fiziksel yaralanmalara ve ayrı-
ca maddi hasara neden olabilir.
Bu nedenle geçerli kaza önleme ve DIN yönetmeliklerine (özellikle EN 60204, Bölüm
veya IEC 60204, Bölüm 1) veya ülkenizdeki yönetmeliklere uyun.
Güç kaynağı biriminin kapakları sadece kalifiye ve eğitimli personel tarafından açıl-
malıdır.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
194
4
4.2.3.2 Güç kaynağının kontrol edilmesi
Güç kaynağının öngörülen makine spesifikasyonlarına uygun olup olmadığını kontrol edin (bkz.
kısım 3.4
, sayfa 107'deki tablo).
4
TEHLİKE
Güvenlik nedeniyle kapatma sisteminin (CSB) kapağı altında hayati tehlike yaratabilecek
gerilimler!
Kapağın altında, dizgi makinesi kapatıldığında ve elektrik fişi çekildiğinde bile belirli bir
süre hayati tehlike yaratabilecek gerilimler taşıyabilecek bileşenler vardır. Elektrik fişini
çektikten sonra kondansatörlerin boşalması için 5 dakika bekleyin.
Kapakları asla açmayın.
Yalnızca ASM Assembly Systems GmbH & Co. KG servis teknisyenleri veya işletme-
cinin personeli olup, ASM tarafından eğitilmiş servis teknisyenleri güç kaynağı ve gü-
venlik nedeniyle kapatma sistemi (CSB) üzerinde çalışmalıdır.
NOT
Güç kaynağındaki pik yükler
Teknik kaynaklı olarak güç kaynağında pik yükler oluşmaktadır.
Gerekirse, lütfen enerji tedarik şirketinizle şebeke empedansını netleştirin.
