Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makin esindeki görevler Yazılım sürümü SR.713.1 itibariy le Baskı 12/2020 5.10 Besleyici m odüllerin kurulumu 267 5.10.3.2 X besleyici modülün komponent t ablası…
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.10 Besleyici modüllerin kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
266
Alma kolu (poz. 1) hala çıkıntılıysa, yerine oturtun.
5

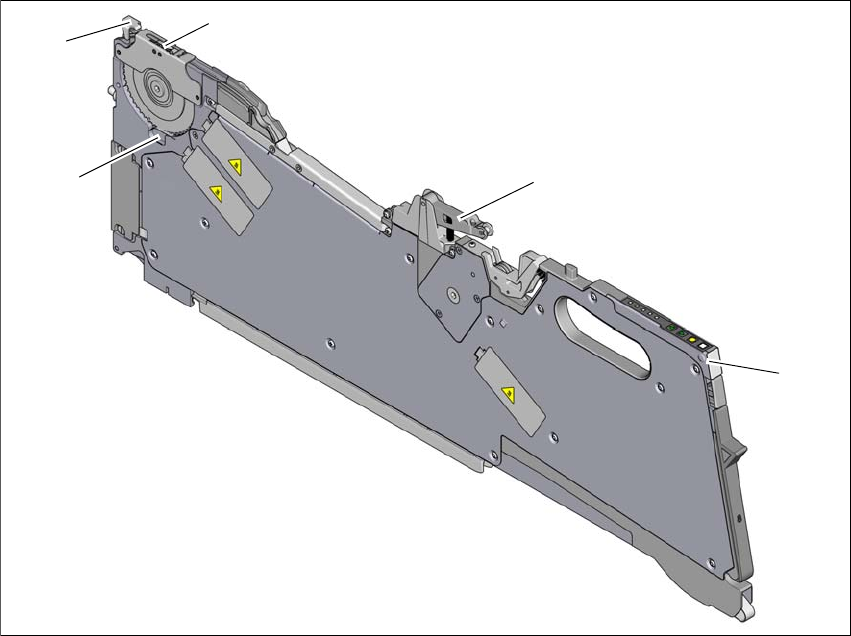

Res. 5.10 - 2 X besleyici modülün yerleştirilmeden önce kontrol edilmesi
(1) Alma sapı
(2) Kapatıcı folyo salıncağı
(3) Alma penceresi
(4) Alma penceresini kaldırmak ve yerine oturtmak için kol
(5) Komponent atık bölmesi
(1)
(2)
(3)
(4)
(5)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.10 Besleyici modüllerin kurulumu
267
5.10.3.2 X besleyici modülün komponent tablasına yerleştirilmesi
5

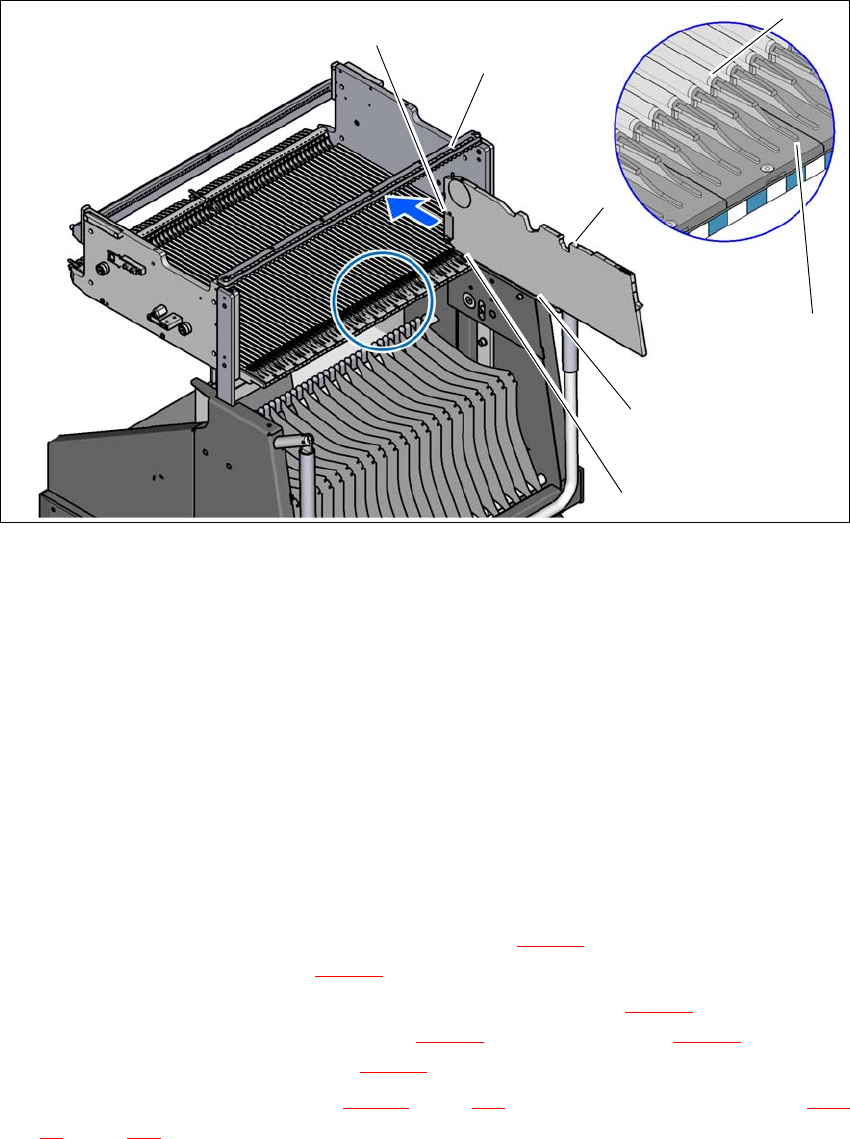

Res. 5.10 - 3 X besleyici modülün komponent tablasına yerleştirilmesi
(1) X besleyici modülün ön kaydırıcı kılavuzu
(2) X besleyici modülün arka kaydırıcı kılavuzu
(3) X besleyici modüldeki "arka" merkezleme pimi
(4) X besleyici modüldeki "ön" merkezleme pimi
(5) "Arka" merkezleme piminin girmesi için merkezleme çubuğundaki girintiler
(6) "Ön" merkezleme piminin girmesi için komponent tablasındaki merkezleme delikleri
(7) Kilitleme mandalları
(8) Komponent tablasının kılavuz profili (
profili)
(9) Besleyici modül için yerleştirme yardımcısı
5
Besleyici modülün ön kaydırıcı kılavuzunu (poz. 1 res. 5.10 - 3) komponent tablasının yerleş-
tirme yardımcısına (poz. 9 res. 5.10 - 3
) oturtun.
Besleyici modülü dik bir şekilde tutun ve kılavuz profili (poz. 8 res. 5.10 - 3) boyunca ileri
doğru itin. Besleyici modül, ön (poz. 1 res. 5.10 - 3
) ve arka (poz. 2 res. 5.10 - 3) kaydırıcı
kılavuz ile kılavuz profili (poz. 8 res. 5.10 - 3
) üzerinde kayar.
"Ön" merkezleme pimi (poz. 4 res. 5.10 - 3, sayfa 267) merkezleme deliğine (poz. 6 res. 5.10
- 3, sayfa 267) girene kadar besleyici modülü dikkatlice bir şekilde ileri doğru itin.
(8)
(9)
(5)
(3)
(2)
(1)
(4)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.10 Besleyici modüllerin kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
268
Bunu yaparken besleyici modülün "arka" merkezleme deliğine (poz. 3 res. 5.10 - 3, sayfa 267)
dikkat edin. Herhangi bir sorun olmadan merkezleme çubuğundaki girintiye (poz. 5) kaymalı-
dır, aksi takdirde besleyici modülü komponent tablası üzerinde dikey olarak durmaz veya kı-
lavuz profiline (poz. 8 res. 5.10 - 3
, sayfa 267) doğru şekilde yerleştirilmemiştir.
Besleyici modülün dayanma pozisyonunda, kilitleme mandalı (poz. 7 res. 5.10 - 3, sayfa 267)
besleyici modülün kilitleme silindirine geçer. Alma sapını (poz. 1 res. 5.10 - 2
, sayfa 266) ye-
rine oturtmayı unuttuysanız, birkaç saniye sonra besleyici modülün kontrol panelindeki durum
göstergesi kırmızı yanar.
Alma sapını (poz. 1 res. 5.10 - 2, sayfa 266) yerine oturtun. Besleyici modülün durum göster-
gesi şimdi yeşil yanar ve besleyici modül çalışmaya hazırdır.
5.10.4 Komponent bandının X besleyici modülüne yerleştirilmesi
5.10.4.1 X bant besleyici modülünün kontrol edilmesi
Bandı besleyici modüle yerleştirdiğinizde, önce alma penceresi alanında (poz. 2 res. 5.10 -
5, sayfa 270) herhangi bir komponent olup olmadığını kontrol edin.
Arızalara yol açabileceği için olası mevcut komponentleri derhal ortadan kaldırın.
5.10.4.2 Komponent bandının yerleştirilmek üzere hazırlanması
Bant başında düz bir kesim kenarı olup olmadığını kontrol edin.
Taşıma delikleri yırtılmış veya kıvrılmışsa, bandın bu kısmını kesin.
Ayrıca kapatıcı folyo yapışkan bant yapışmamasına dikkat edin.
Eğer komponentlerin açığa çıkmasına sebep olmayacaksa banttan yaklaşık 30 cm kapatıcı
folyoyu çekin.
5
Şimdi açıkta kalan komponent ceplerinin yer aldığı bandı yaklaşık 3 cm'ye kısaltın.
Açık bant ceplerindeki komponentleri alın.
Kapatıcı folyoyu, bant alt tarafı boyunca ön bant kenarı etrafına katlayın.
NOT
Komponentlerin kaybolmasını önleyin
Yeterli miktarda kapatıcı folyo yoksa, SMD bant geçiriciyi kullanın:
8 mm bant için: Ürün no. 00355265-xx
5
12 mm bant için: Ürün no. 00356342-xx 5
