3.9.5.2 Dizme sırasında PCB eğilmesi
3
3
Yüzey pozisyonundaki değişiklikler, yükseklik öğrenme işlevleri tarafından otomatik olarak devra-
lınır.
3
3
Yukarı doğru PCB eğilmesi maks. 2,5 mm.
Aşağı doğru PCB eğilmesi maks. 2,5 mm.
PCB desteği
Dizme kalitesini ve dizme hızını olumsuz etkilememek için, PCB eğilmesinin aşağı doğru 0,5 mm'yi
aşmaması için örn. Smart Pin Support gibi bir PCB desteğinin kullanılması önerilir.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.9 PCB taşıma sistemi
153
3.9.6 PCB kamerası, tip 34 GigE
Ürün no.: 03101402-xx
3.9.6.1 Yapı
3

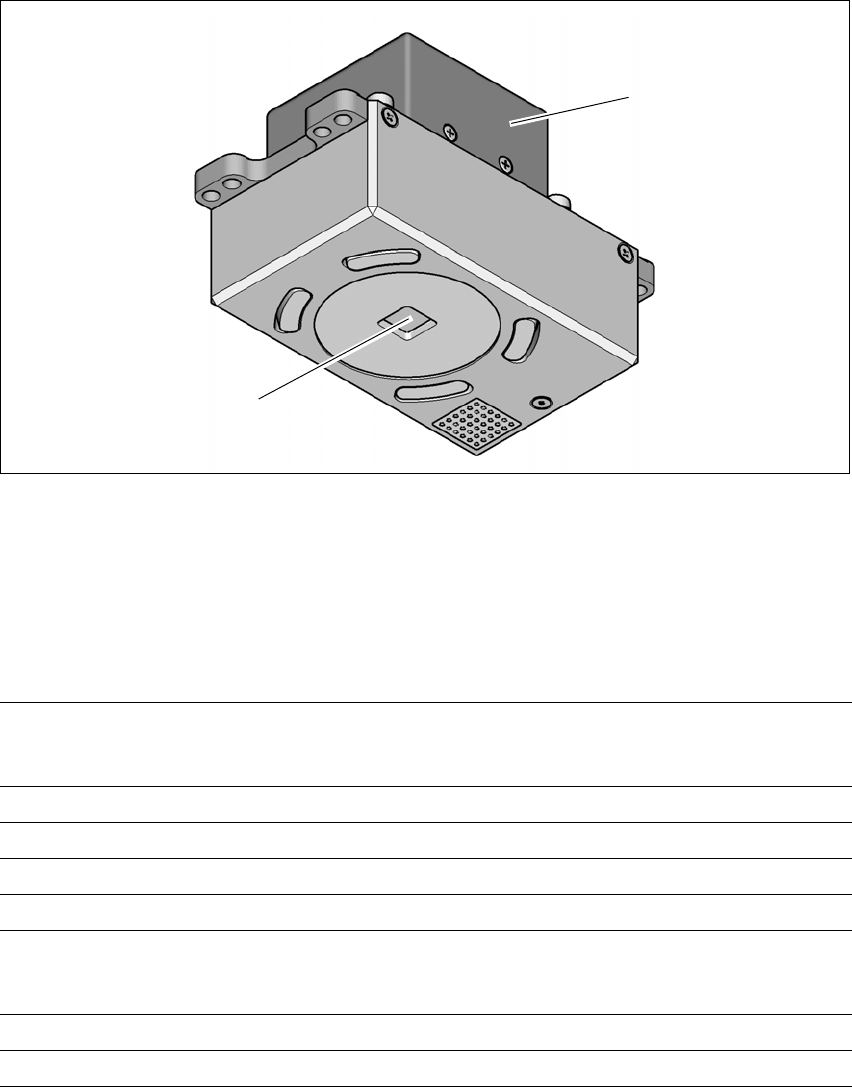

Res. 3.9 - 5 PCB kamerası, tip 34 GigE
(1) Kamera amplifikatörü
(2) PCB kamera optiği ve aydınlatma
3.9.6.2 Teknik veriler
3
(1)
(2)
PCB indeks noktaları 3'e kadar (tekli devreler ve çoklu paneller),
"Uzun PCB" opsiyonunda 6'ya kadar (opsiyonel indeks noktaları
optimizasyon tarafından verilir).
Yerel indeks noktaları PCB başına 2'ye kadar (farklı tiplerde olabilir)
Kitaplık belleği Her tekli devre için 255'e kadar indeks noktası tipi
Görüntü işleme Gri değerler bazında kenar algılama yöntemi (Singular Feature)
Aydınlatma türü Üzerine düşen ışık (3 serbest programlanabilir seviye)
İndeks noktası/kötü indeks
noktası başına
algılama süresi
20 ms - 200 ms
Görüş alanı 5,78 mm x 5,78 mm
Odak düzeyinin mesafesi 28 mm
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.9 PCB taşıma sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
154
3.9.6.3 İndeks noktası kriterleri
3
3.9.6.4 Mürekkep noktası kriterleri
3
2 indeks noktası belirleme
3 indeks noktası belirleme
X / Y pozisyonu, orta PCB kayması bükülme açısı
İlaveten: Makaslama, X ve Y yönünde ayrı ayrı kayma
İndeks noktası biçimleri Sentetik indeks noktaları: Daire, çapraz, kare, dikdörtgen, eşke-
nar dörtgen, dairesel, kare ve dikdörtgen konturlar, çift çapraz
Desen: İstendiği gibi
İndeks noktası yüzeyi
Bakır
Kalay
Oksidasyonsuz ve lehim önleyici verniksiz
Eğilme
yapısal genişliğin 1/10'i, her biri için ortama göre iyi
kontrast
Sentetik indeks noktalarının ölçüleri
Daire ve kare için min. X/ Y büyüklüğü:
Dairesel halka ve dikdörtgen çerçeve için min. X/ Y büyüklüğü:
Çarpı için min. X/ Y büyüklüğü:
Çift çarpı için min. X/ Y büyüklüğü:
Eşkenar dörtgen min. X/ Y büyüklüğü:
Dairesel halka ve dikdörtgen çerçeve için min. çerçeve genişliği:
Çarpı, çift çarpı için min. kiriş genişliği/kiriş mesafesi:
Tüm indeks noktası biçimleri için maks. X/ Y büyüklüğü:
Çarpı, çift çarpı için maks. kiriş genişliği:
Genel min. toleranslar:
Genel maks. toleranslar:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
Nominal ölçünün %2'si
Nominal ölçünün %20'si
Desenlerin ölçüleri
Min. büyüklük
Maks. büyüklük
0,5 mm
3 mm
İndeks noktası ortamı Arama alanı dahilinde benzer bir indeks noktası yapısı yoksa
indeks noktası etrafında boş alana gerek yok.
Yöntemler - Sentetik indeks noktası algılama yöntemi
- Orta gri değer
- Tarih çizelgesi yöntemi
- Template Matching
İndeks noktası biçimlerinin bü-
yüklüğü ve yapılar
Sentetik indeks noktaları
Diğer yöntemler
Sentetik indeks noktalarının ölçüleri için bkz. kısım 3.9.6.3
İn-
deks noktası kriterleri, sayfa 154.
Min. 0,3 mm
Maks. 5 mm
Kapatıcı malzeme İyi kapatıcı
Algılama süresi Yönteme göre 20 ms - 0,2 s
