4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Bas kı 12/2020 190 4 4.2 Kurulum yeri altyapısı 4 4.2.1 Zemin özellikleri ne iliş…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.1 Nakliye ve teslimat konfigürasyonu
189
4

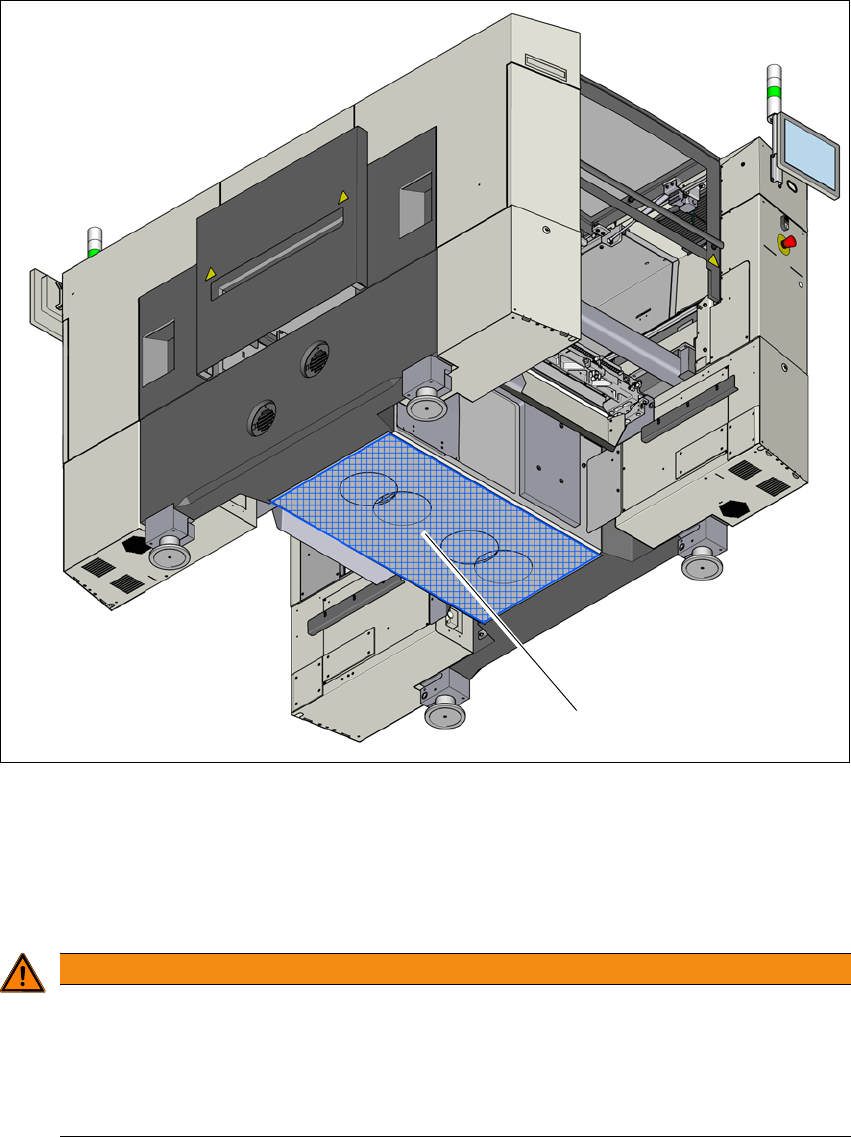

Res. 4.1 - 3 Yerleştirme yüzeyleri - Çatal, baskılı devre kartı taşıma yönüne paralel
(1) Forklift çatalı için yerleştirme yüzeyi
4.1.5.4 Taşıma sırasında mutlaka dikkat etmeniz gerekenler
4
(1)
UYARI
Hasar tehlikesi!
Makine çerçevesindeki makine ayakları için olan dişler, zemine sıyırma veya darbeler ne-
deniyle zarar görebilir.
Taşıma sırasında, tüm makine ayaklarının zeminin üzerinde boşta olduğundan emin
olun.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.2 Kurulum yeri altyapısı Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
190
4
4.2 Kurulum yeri altyapısı
4
4.2.1 Zemin özelliklerine ilişkin öneriler
Dizgi makinesinin zemini sağlam ve düz olmalıdır, çünkü dizgi makinesi çalışırken dinamik kuv-
vetler kurulum alanında titreşimler oluşturabilir. Titreşimlerin büyüklüğü zemin yapısına bağlıdır.
Zemin yükü vb. için parametrelerin gözetilmesi şartıyla esasen uygun olanlar:
– Çelikli beton tavan yapıları, örneğin endüstriyel hangarlardaki tavanlar
– Çelikli beton döşeme plakaları, örn. bodrumsuz endüstriyel hangarlardaki beton zeminler
– Aradaki boşluğa sağlam bir temelin çekilmesi şartıyla zemini yükseltilmiş mekanlar. Bu ara
temel için aynı kurulum koşulları geçerlidir. Çelik kirişlerden veya betondan imal edilmiş ola-
bilir.
4.2.1.1 Maksimum zemin düzlüğü
Dizgi makinesinin yerleştirileceği zeminin eğimini maksimum %0,63 olmalıdır. Bu değer, 800
mm'de 5 mm eğime karşılık gelir.
4.2.1.2 Makine ağırlığı ve yüzey yükü
Makine ağırlığı ve yüzey yükü değerlerini kısım 3.5.1, sayfa 110'da bulabilirsiniz.
UYARI
Vakum pompası atık hava kanalının hasar görmesi tehlikesi!
Dizme alanı 1'e vakum pompaları monte edilmiş olabilir. Atık hava kanalı, makine ayağı-
nın altına monte edilmiştir. Bu atık hava kanalı, forklift ile taşıma sırasında hasar görebilir.
Dizgi makinesini forklift ile taşımadan önce atık hava kanalını sökün.
NOT
SIPLACE dizgi makinelerinin teslimatı sırasında size verilmiş olan "SMD sistemleri için
şebeke ve basınçlı hava konfigürasyonu" dokümanını da dikkate alın (Almanca+İngilizce,
Ürün no. 00197548-xx).
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
191
4.2.2 Basınçlı hava beslemesi
4

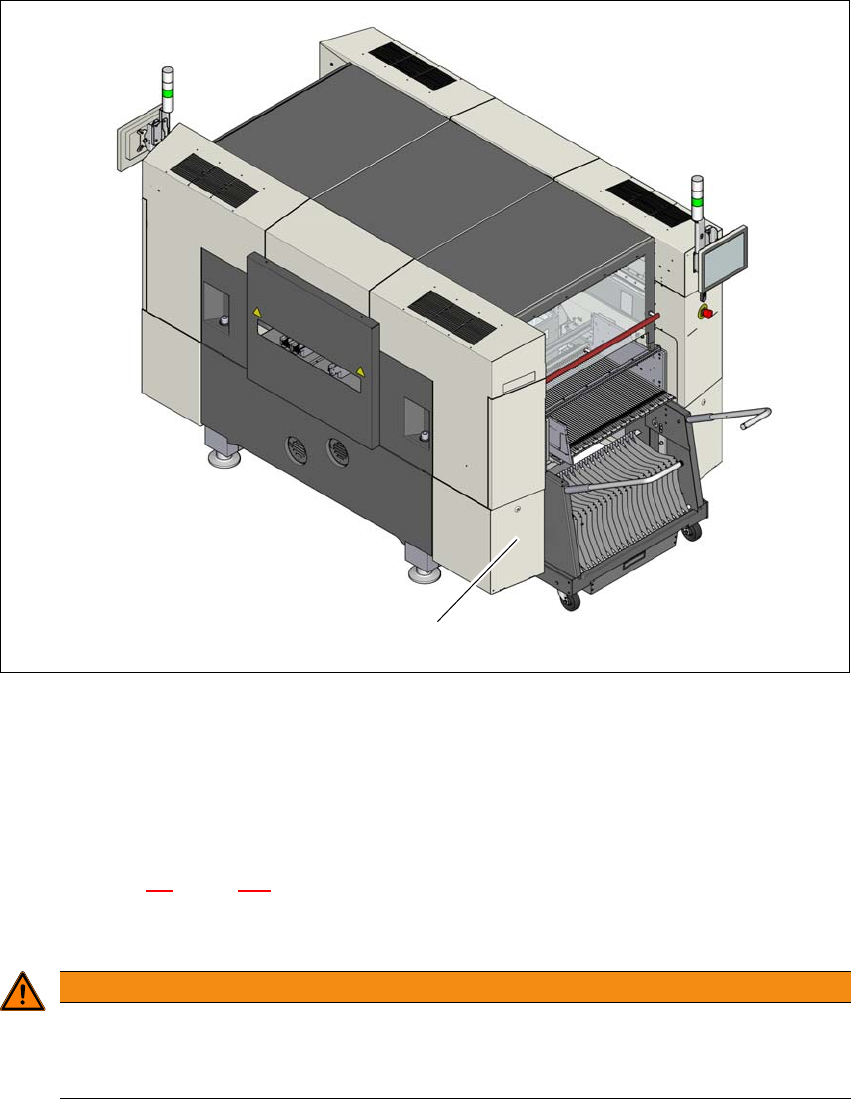

Res. 4.2 - 1 Basınçlı hava beslemesinin dizgi makinesindeki konumu
(1) Basınçlı hava beslemesinin montaj pozisyonu
4.2.2.1 Basınçlı hava beslemesinin kontrol edilmesi
Basınçlı hava beslemesinin öngörülen makine spesifikasyonlarına uygun olup olmadığını kontrol
edin (bkz. kısım 3.4
, sayfa 107'deki tablo).
Kurulum yerindeki basınçlı hava özelliklerini kaydedin.
4
(1)
UYARI
Yaralanma tehlikesi!
Basınç altındaki basınçlı hava hatlarında yaralanma tehlikesi vardır!
Basınç altındaki basınçlı hava hatlarını asla gevşetmeyin.
