4.3.5 Aletler ve yardımcı gereçler
Dizgi makinesinin yükseklik ayarını yapmak için aşağıdaki aletler ve yardımcı gereçler gereklidir:
– Kombine anahtar no.19, Ürün no. 03111261-01 (Yeni)
– Veya opsiyonel olarak: Açık çift halkalı anahtar ağız genişliği 20, Ürün no. 03080496-01
– Ayar kadranlı tork anahtarı, Ürün no. 03080498-01 ve uzatma 1/2 inç, Ürün no. 03080499-01
– Altıgen tornavida ucu no. 12 Ürün no. 03080501-01
– Altıgen tornavida ucu no. 14 Ürün no. 03080502-01
– Makine ayaklarını bir sonsuz vida ile sabitlemek için alyan vidalar için alyan anahtarı
– Su terazisi (hassasiyet 0,02 mm/m), Ürün no. 00353825-01
– Makine donanımı ölçme tertibatı, Ürün no. 03075826-01
Köprüler üzerinde hizalamak üzere su terazisini desteklemek için.
4
– SX makine hizalama mastarı 2 komple, Ürün no. 03077785-01
– SX makine hizalama mastarı 1 komple, Ürün no. 03077777-01
Hattaki baskılı devre kartı konveyörlerinde sırayı hizalamak için
4
– Forklift (Spesifikasyon için bkz. 4.1.4.3 sayfa 186).
– Hava yastığı taşıma sistemi: SIPLACE HSxx, Ürün no. 00119002-S01 (opsiyonel)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
207
4.3.6 Makine ayaklarının (yükseklik adaptörünün) değiştirilmesi
Dizgi makinesi 4 makine ayağı üzerinde durmaktadır (yükseklik adaptörü) (bkz. poz. 1 res. 4.3 -
2, sayfa 207)
Farklı PCB taşıma yükseklikleri için uygun yükseklik adaptörleri mevcuttur.
4
Res. 4.3 - 2 Dizgi makinesinin yükseklik adaptörü
(1) Yükseklik ayarı için altı köşeli vida
(2) Düşmeye karşı emniyet sağlamak için çentik (emniyet vidası)
(3) Yükseklik adaptörü ölçü seçenekleri
– PCB taşıma yüksekliği 900 için yükseklik adaptörü (Ürün no. 03067048-xx)
– PCB taşıma yüksekliği 930 için yükseklik adaptörü (Ürün no. 03067046-xx)
– PCB taşıma yüksekliği 950 için yükseklik adaptörü (Ürün no. 03065876-xx)
(3)
(1)
(2)
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
208
4

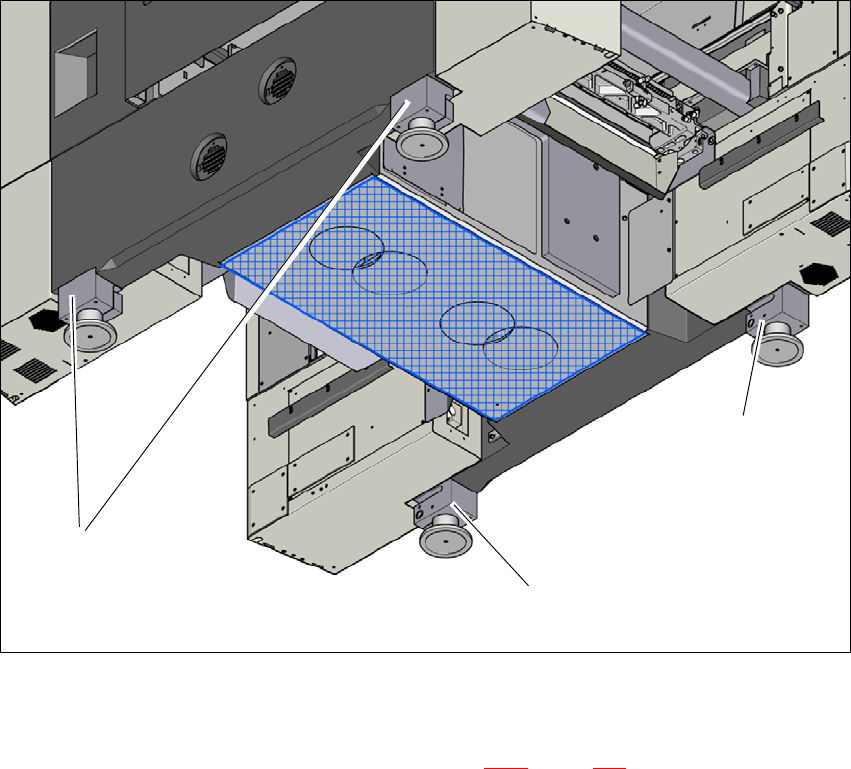

Res. 4.3 - 3 Dizgi makinesinin makine ayakları (yükseklik adaptörü)
(1) 4 yükseklik adaptörü - farklı yükseklikler için
Forkliftin çatalını dizgi makinesinin altına itin. Bkz. 4.3.2, sayfa 203.
Dizgi makinesini forklift ile yaklaşık 35 cm kaldırın. Bu şekilde yükseklik adaptörünü aşağı
doğru çekebilirsiniz.
(1)
(1)
(1)
