2 İşletim güvenliği Kullanım kıla vuzu SIPLACE SX1/SX2 Edition V2 ve V3 2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/ 2020 46 2.2.4 Uyarı etiketlerinin anlamı ve açıklaması (Çin için etiket ile göster…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
45

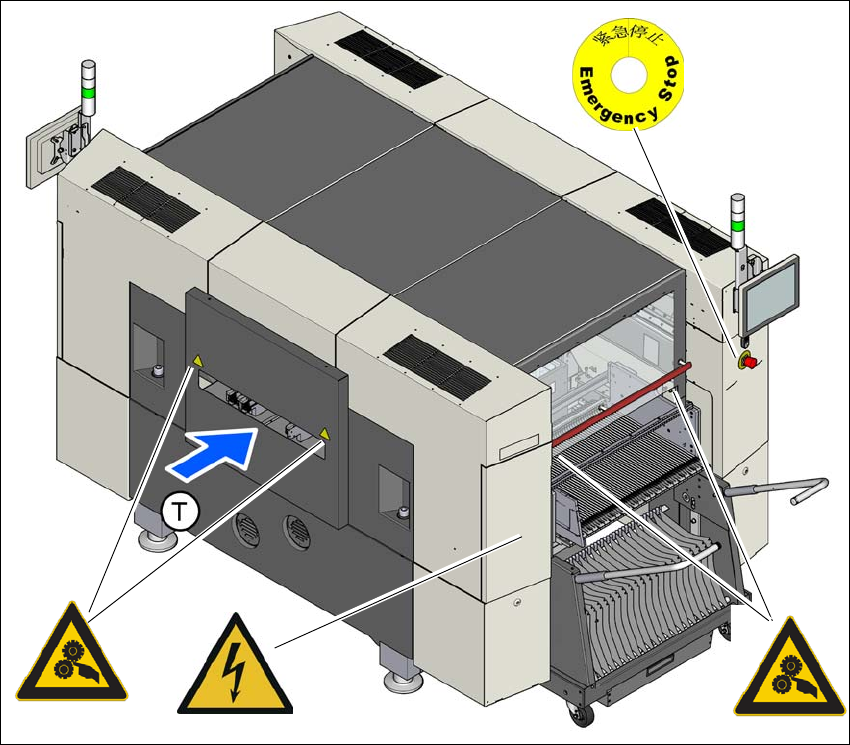

Res. 2.2 - 4 Dizgi makinesindeki uyarı etiketleri - Konum 2 - Çin için etiket ile gösterim
Poz. W 204-CN, Ürün no. 03149290-01
Poz. W 209-CN, Ürün no. 03149080 -01
Poz. W 012, Ürün no. 03155378-01
(T) Baskılı devre kartı taşıma yönü
W 204-CN
W 204-CN
W 209-CN
W 012
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
46
2.2.4 Uyarı etiketlerinin anlamı ve açıklaması (Çin için etiket ile gösterim)
Çin müşterileri için aşağıdaki etiketler standart etiketlerden (dünyanın geri kalanından) farklıdır.
2.2.4.1 Uyarı etiketi W 210-CN
2
Poz. W 209-CN res. 2.2 - 3, sayfa 2.2 - 3 ve 2.2 - 4, sayfa 2.2 - 4, Ürün no. 03149080-01
(Dizgi makinesi başına adet: 2)
2.2.4.2 Uyarı etiketi W 204-CN
2
Poz. W 204 res. 2.2 - 3, sayfa 44 ve 2.2 - 4, sayfa 45,
Ürün no. 03149290-01 (Dizgi makinesi başına adet: 8)
2.2.4.3 Lazer metin etiketli uyarı etiketi W 004-CN
2
Poz. W 004-CN res. 2.2 - 3, sayfa 44, Ürün no. 03155348-01 (Dizgi makinesi başına adet: 1)
Lazer metin etiketi, res. 2.2 - 3
, sayfa 44, Ürün no. 03155432-01 (Dizgi makinesi başına adet: 1)
2
2
2
2
2
2
ACİL DURDURMA butonundaki uyarı levhası
2
2
2
El yaralanmalarına karşı uyarı
Müdahale edilmesi sonucunda eller ve kollar yaralanabilir.
Elinizi çalışmakta olan dizgi makinesine uzatmayın.
Elinizi komşu dizgi makinesinin iç kısmına uzatmayın.
2
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
47
2.2.5 Dizgi makinesindeki uyarı etiketleri

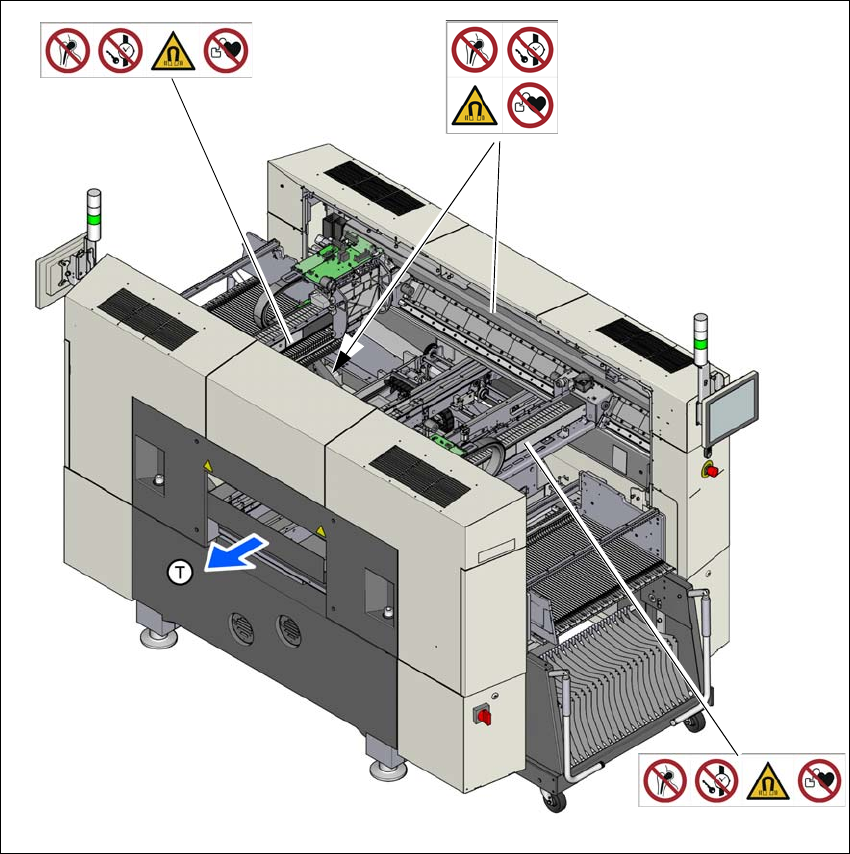

Res. 2.2 - 5 Dizgi makinesindeki uyarı etiketleri
2
Poz. W 006, Ürün no. 03155812-01 (yan parçada, Y köprüsü üzerinde ortada)
Poz. W 006-P007, Ürün no. 03155831-01 (X köprüsünün önünde ve arkasında)
W 006
W 006-P007
W 006-P007
