Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güv enliği Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sis temleri 83 2.6.3.3 İşlev açıklaması Ana şalter KAPALI konumunda (bkz. poz. 1 res. …
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
82
2.6.3.2 Dizgi makinesindeki korumalı sviçlerin konumu
2

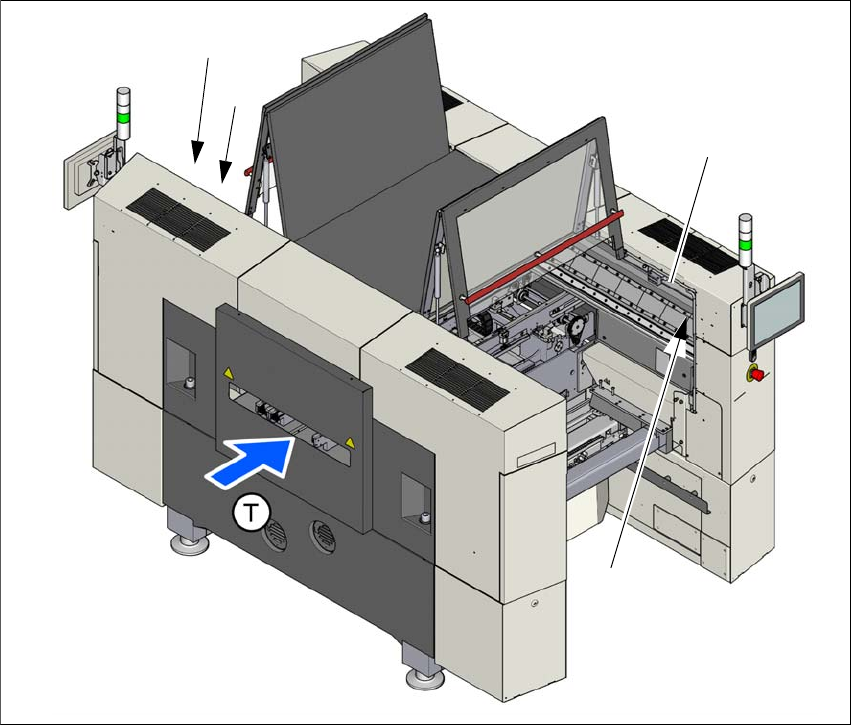

Res. 2.6 - 6 Dizgi makinesindeki korumalı sviçlerin konumu
(1) Koruyucu başlık anahtarı, konum 1
(2) Koruyucu başlık anahtarı, konum 2
(3) Tampon algılaması için korumalı sviç
(T) PCB taşıma yönü
(2)
(1)
(3)
(3)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
83
2.6.3.3 İşlev açıklaması
Ana şalter KAPALI konumunda (bkz. poz. 1 res.
2.6 - 4, sayfa 80) 2
Ana şalter, L1, L2 ve L3 fazlarını şebekeden ayırır.
2
2
Ana şalter AÇIK konumunda 2
Ana şalter açıldıktan sonra, şebeke gerilimi güç kaynağı birimine anahtarlanır ve tüm AC/DC dö-
nüştürücüler etkinleştirilir.
Kontrol bilgisayarı çalışmaya başlar ve tüm besleme gerilimleri dahili olarak sağlanır. Köprü ek-
senleri (300 V-) ve yıldız eksenleri (160 V-) için ara devre gerilimleri ve ayrıca taşıma sürücülerinin
besleme gerilimi güvenlik odaklı bir şekilde başlatma butonu kullanılarak anahtarlanır.
TEHLİKE
Gerilim nedeniyle hayati tehlike!
Dizgi makinesinin yanlış kullanımı, ölüme veya ciddi fiziksel yaralanmalara ve ayrıca
önemli maddi hasara neden olabilir.
Ana şalter kapatılmasına rağmen, aşağıdaki bileşenler hala ölümcül gerilimler taşırlar:
– Ana şalter S1'in L1, L2 ve L3 kablo bağlantı klemensleri
– Ana giriş klemensi X94
– Bağlantı klemensi X98
– Ana şalter kapalıyken de akım ileten tüm damarların rengi turuncudur.
Bu nedenle geçerli kaza önleme ve DIN yönetmeliklerine (özellikle EN 60204, Bölüm
veya IEC 60204, Bölüm 1) veya ülkenizdeki yönetmeliklere uyun.
Güç kaynağının koruyucu kapısını yalnızca uygun şekilde kalifiye ve eğitimli personel
açmalıdır.
TEHLİKE
Güç kaynağı biriminde
enerji depolama cihazlarının kullanılması nedeniyle, ana şalter
kapatıldıktan ve şebekeden ayrıldıktan sonra bile güç kaynağı biriminin parçalarında
yaklaşık 5 dakika daha tehlikeli gerilimler mevcuttur.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
84
Başlatma butonu 2 res. 2.6 - 4, sayfa 80 ve poz. 2 res. 2.6 - 5, sayfa 81) 2
Ana şalter açıldıktan ve kontrol programı başlatıldıktan sonra, dizgi siparişlerini gerçekleştirmek
için dizgi makinesini başlatmak üzere başlatma butonuna basmanız istenir. Koruyucu başlıkları
açtıktan veya ACİL DURDURMA butonuna bastıktan sonra dizgi makinesini yeniden başlatmak
istediğinizde de aynı talep ile karşılaşırsınız.
Başlatma butonuna en az 200 ms ila maksimum 1500 ms arasında basın ve ardından bırakın.
Butonu bıraktığınızda dizgi makinesi çalıştırılır ve koruyucu başlıklar mekanik olarak kapalı
tutulur.
Durdurma butonu (siyah) (Poz. 3 res. 2.6 - 4, sayfa 80 ve poz. 3 res. 2.6 - 5, sayfa 81) 2
Bu butonlarla dizgi makinesini durdurabilirsiniz.
Komponent sayacı 2
Dizilen komponentlerin sayısı (komponent sayacı) istasyon yazılımından okunabilir. Bilgi için on-
line yardıma bakabilirsiniz.
Zorunlu kilitlemeli ACİL DURDURMA butonu (Poz. 4 res. 2.6 - 4, sayfa 80 ve poz. 1 res. 2.6 - 5,
sayfa
81) 2
ACİL DURDURMA butonu, üzerine basıldıktan sonra bu konumda kilitli kalan kırmızı düğmeli bir
butondur. ACİL DURDURMA butonuna basıldığında, ACİL DURDURMA devresinin anahtarlama
kontağı açılır - güvenlik nedeniyle kapatma sistemi (CSB) devreye girer. Köprü eksenleri için ara
devre voltajı (300 V-) ve yıldız eksenleri için ara devre voltajı (160 V-) kapatılır. DP veya Z eksen-
lerinin servo amplifikatörleri 42 V- ile beslenmeye devam edilir. ACİL DURDURMA butonunun sin-
yal kontağı açılır ve ekranda "ACİL DURDURMA etkinleştirildi" mesajı görüntülenir. Aşağıdaki
bileşenler devre dışı bırakılır:
– PCB konveyörü
– PCB sıkıştırma düzeneği
– Genişlik ayarı
– PCB durdurucu
– Boş bant kesicinin basınçlı hava beslemesi
2
NOT
Dizme işlemi kesilir ve dizgi makinesi tekrar çalışır duruma geldikten sonra devam ettiri-
lebilir veya iptal edilebilir.
