2 İşletim güvenliği Kullanım kıla vuzu SIPLACE SX1/SX2 Edition V2 ve V3 2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/ 2020 52 2.2.7 Güç kaynağı uyarı etiketleri 2 Poz. W 012 r es. 2.2 - 8 , sayfa 52 Ü…

100%1 / 360
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
51
2.2.6.1 Bant atık kaydırağındaki uyarı etiketi W 205
2

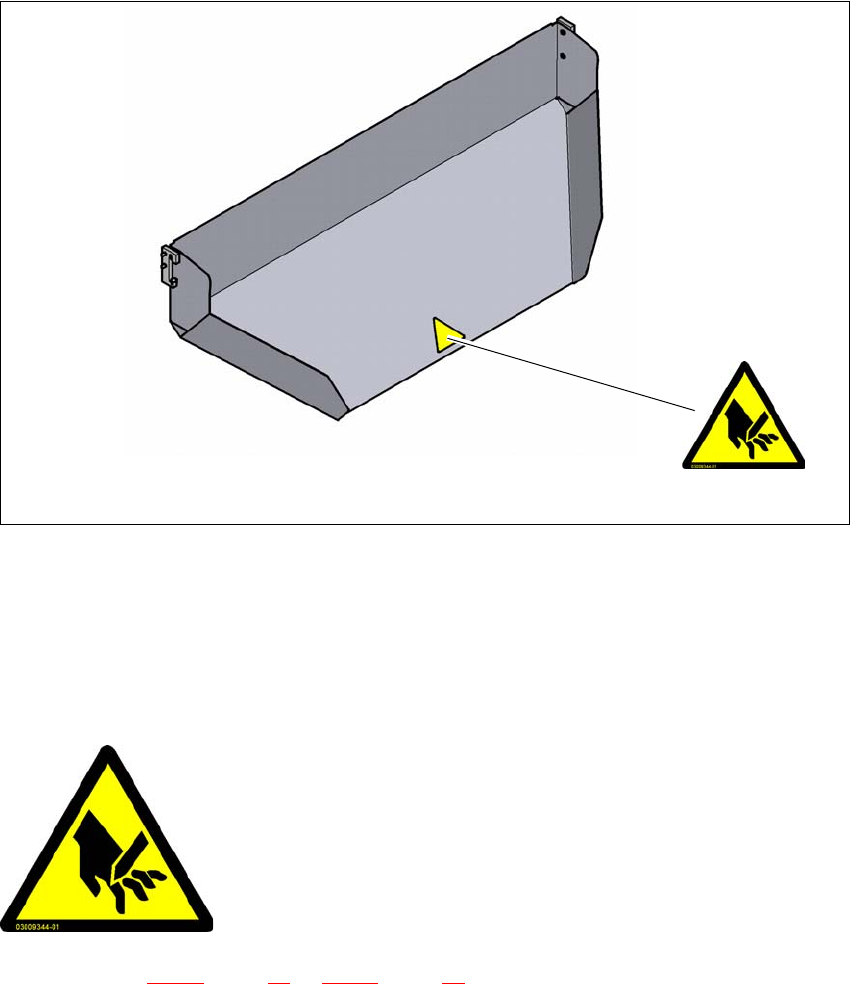

Res. 2.2 - 7 Bant atık kaydırağındaki uyarı etiketi W 205
Poz. W 205, Ürün no. 03009344-01
2.2.6.2 Uyarı etiketi W 205
Bant kesicideki ve bant atık kaydırağındaki uyarı etiketleri.
2
Poz. W 205 res. 2.2 - 6, sayfa 50 ve 2.2 - 7, sayfa 51, Ürün no. 03009344-01 (Dizgi makinesi ba-
şına adet: 4)
W 205
2
2
2
2
2
2
2
2
KESİLME TEHLİKESİ!
Dizgi makinesi kapalıyken de kesilme tehlikesi söz konusudur
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
52
2.2.7 Güç kaynağı uyarı etiketleri
2
Poz. W 012 res. 2.2 - 8, sayfa 52 Ürün no. 03009345-01 (Dizgi makinesi başına adet: 3).
Poz. W 012 res. 2.2 - 10
, sayfa 54 Ürün no. 03009345-01 (Dizgi makinesi başına adet: 2).

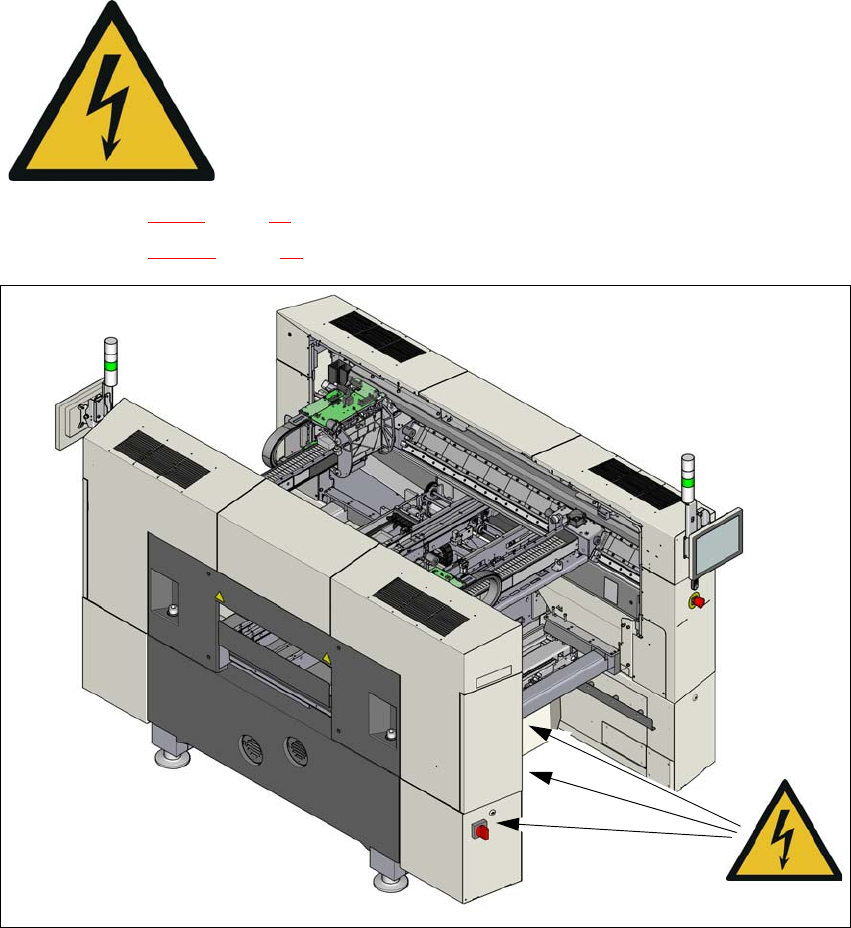

Res. 2.2 - 8 Uyarı etiketi W 012, Güç kaynağı kapağı
Poz. W 012 Güç kaynağının yan kapağında
Poz. W 012 Alt kapakta
Poz. W 012 Vakum pompasının kurulum yeri için kapak
TEHLİKELİ GERİLİMLER!
Ana şalter kapatıldığında ve elektrik fişi çekildiğinde bile işaretli
parçalar elektrik gerilimi taşımaktadır.
Servis çalışmalarından önce dizgi makinesini şebekeden ayırın.
NAFTA bölgesi: RISK OF ELECTRIC SHOCK OR BURN!
W 012
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
53
2.2.7.1 Sektör kapaklarının iç taraflarındaki uyarı etiketleri W206, W250, W251
2

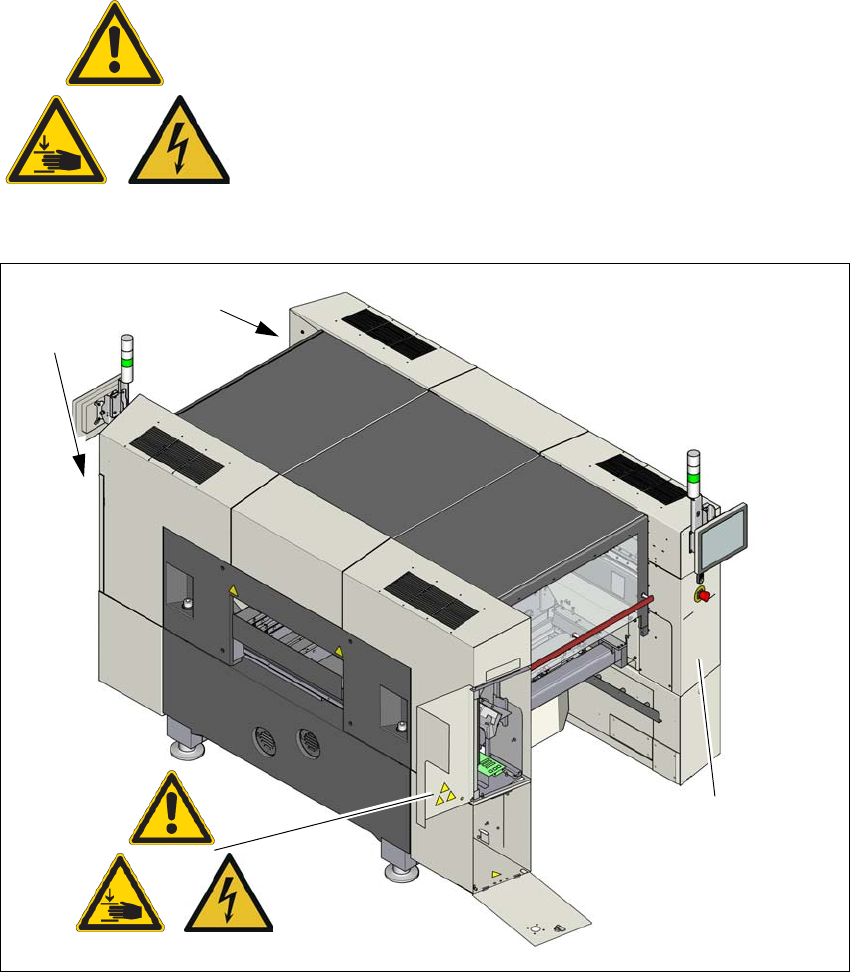

Res. 2.2 - 9 Sektör kapaklarının iç tarafındaki uyarı etiketleri
Poz. W 001, sektör kapaklarının iç tarafında, Ürün no. 03131410-xx
Poz. W 024, sektör kapaklarının iç tarafında, Ürün no. 03155346-xx
Poz. W 012, sektör kapaklarının iç tarafında, Ürün no. 03155378-xx
Dizgi makinesi sadece durdurucu takılıyken ve kapak kapalıyken
çalıştırılmalıdır.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
Kapağın iç tarafında
W 001, W 012, W 024
Kapağın iç tarafında
(W 024)
(W 012)
(W 001)
