2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
64
2.2.13.2 Uyarı etiketi W 004
2
Poz. W 004 res. 2.2 - 16, sayfa 63, Ürün no. 03223713-01
(Adet: Tekli konveyör 1, çift konveyör 2)
2
LAZER IŞINIMI
Risk sınıfı 2
IEC 60825-1:2014 uyarınca
Işına doğru bakmayın!
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.3 Optik sistemlerin sınıflandırması
65
2.3 Optik sistemlerin sınıflandırması
2.3.1 Tüm makinenin sınıflandırması
2
2.3.1.1 Lazer sınıflandırması

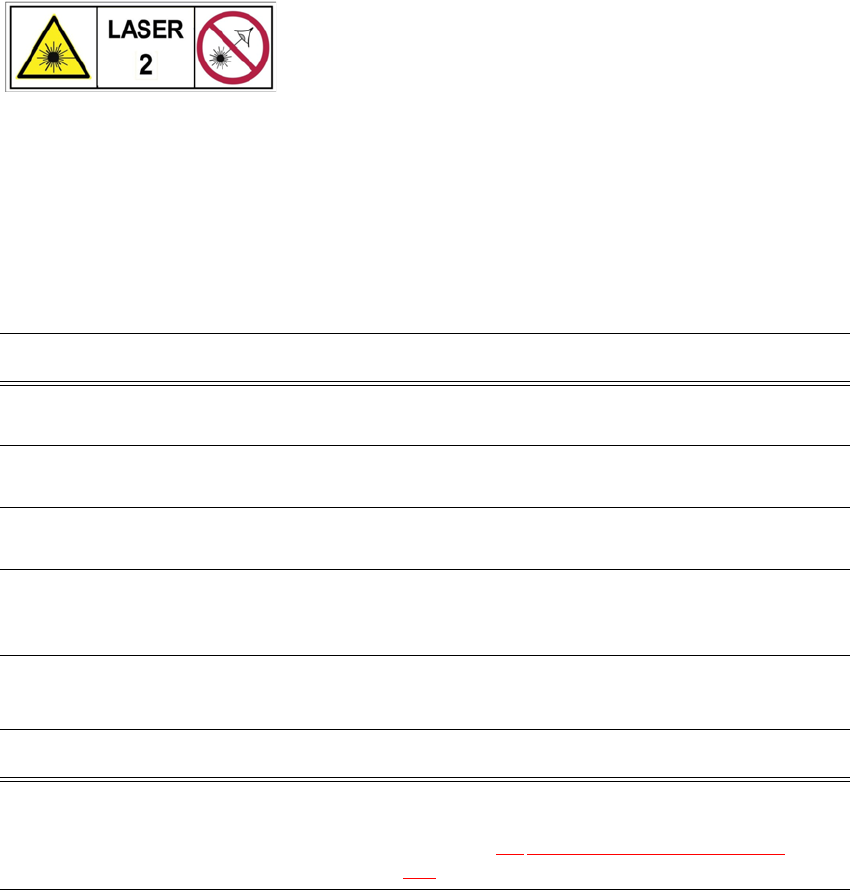

Aşağıdaki bileşenler risk sınıfı 2'ye atanmıştır:
2
Aşağıdaki bileşenler lazer sınıfı 3B'ye atanmıştır:
2
Çalışmaya hazır durumdaki dizgi makinesi risk sınıfı 2'ye atanmıştır.
Risk sınıfları IEC 60825-1:2014 uyarınca tespit edilir.
Bileşen Veriler
SpeedStar'da komponent sensörü Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 635 nm
MultiStar CPP'de komponent sensörü Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 635 nm
PCB konveyöründeki lazer ışık bariyerleri Maksimum optik çıkış gücü: < 1 mW
Mil uzunluğu: 650 nm
1D baskılı devre kartı barkod okuyucu
(Datalogic DS1500)
Maksimum optik çıkış gücü: --
Mil uzunluğu: 658 nm
Bileşen Veriler
3D eş düzlemsel lazer modülü Maksimum optik çıkış gücü: 60 mW
Mil uzunluğu: 670 nm
Bkz. kısım 6.7
3D eş düzlemsel lazer modülü, sayfa
316
.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.3 Optik sistemlerin sınıflandırması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
66
2.3.2 Kamera sistemlerinin sınıflandırması
2.3.2.1 Parlak LED'li kamera tipleri - Risk grubu 1
Aşağıdaki kameralara parlak LED'ler takılıdır. Bunlar IEC 62741 uyarınca risk grubu 1 olarak sı-
nıflandırılmıştır:
– SIPLACE MultiStar (CPP) için komponent kamerası tip 30 ve 45
– SIPLACE SpeedStar (C&P20 P) için komponent kamerası tip 23 ve 41
– SIPLACE MultiStar (CPP) ve SIPLACE TwinStar için sabit komponent kamerası tip 25 ve 33
– Baskılı devre kartı kamerası tip 28
2
2.3.2.2 Mavi LED'li kamera tipleri - Risk grubu 2
Aşağıdaki kameralara ultra parlak mavi LED'ler takılıdır. Bunlar IEC 62741 uyarınca risk grubu 2
olarak sınıflandırılmıştır:
– SIPLACE SpeedStar (C&P20 P2) için komponent kamerası tip 48
2
NOT
Risk grubu 1
Çalışmaya hazır kameranın ışınına bakmayın!
2
Risk grubu 2
Ultra parlak mavi LED'ler tehlikeli ışın yayabilir.
Çalışmaya hazır kameranın ışınına bakmayın!
