3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
180
3.11.8.2 PCB taşıma yüksekliğine bağlı maksimum bant makara çapı
3
3
3.11.9 Bant atık kaydırağı
3

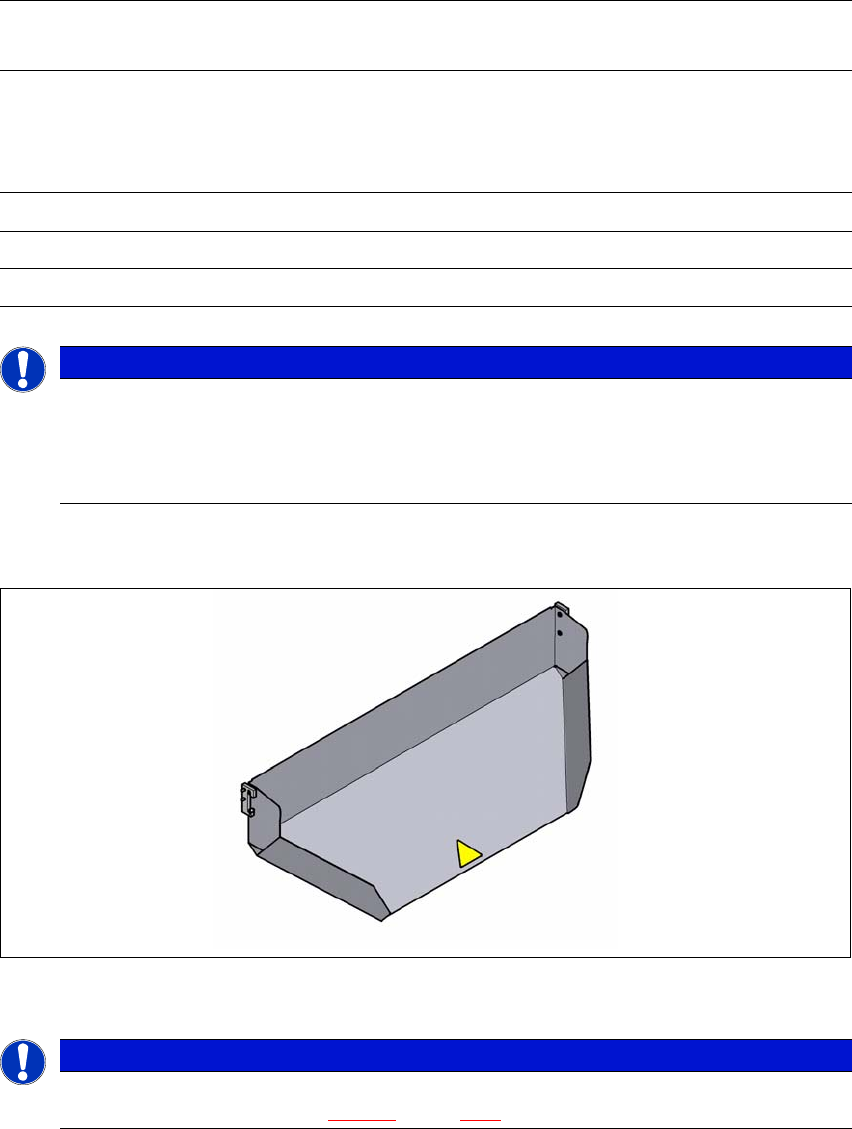

Res. 3.11 - 9 Komponent arabası giriş yeri için bant atık kaydırağı
3
3
İlave bant makarası için
tutucu olmadan
İlave bant makarası için
tutucu ile
Komponent
arabasının
PCB taşıma
yüksekliği
Bant makarası çapı Bant makarası çapı
pim olmadan pim ile
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOT
Pim kullanımı
SIPLACE SX1/SX2 komponent arabalarında genelde pimlere ihtiyaç duymazsınız.
X besleyici modülünde "Timeout" (zaman aşımı) hata mesajı çokça veriliyorsa pimler
kullanın.
NOT
SIPLACE SX1/SX2'nin bant atık kaydırağı sadece SIPLACE SX1/SX2'nin komponent
arabası giriş yerine (bkz. res. 5.15 - 4
, sayfa 282) takılabilmektedir.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.11 Komponent arabası
181
3.11.10 Komponent arabası içeri çekme tertibatındaki boş bant yönlendirme kanalı
Standart versiyonda boş bant yönlendirme kanalı, maksimum 12 mm cep yüksekliğine sahip bant-
ları pnömatik bant kesiciye yönlendirebilir.
3

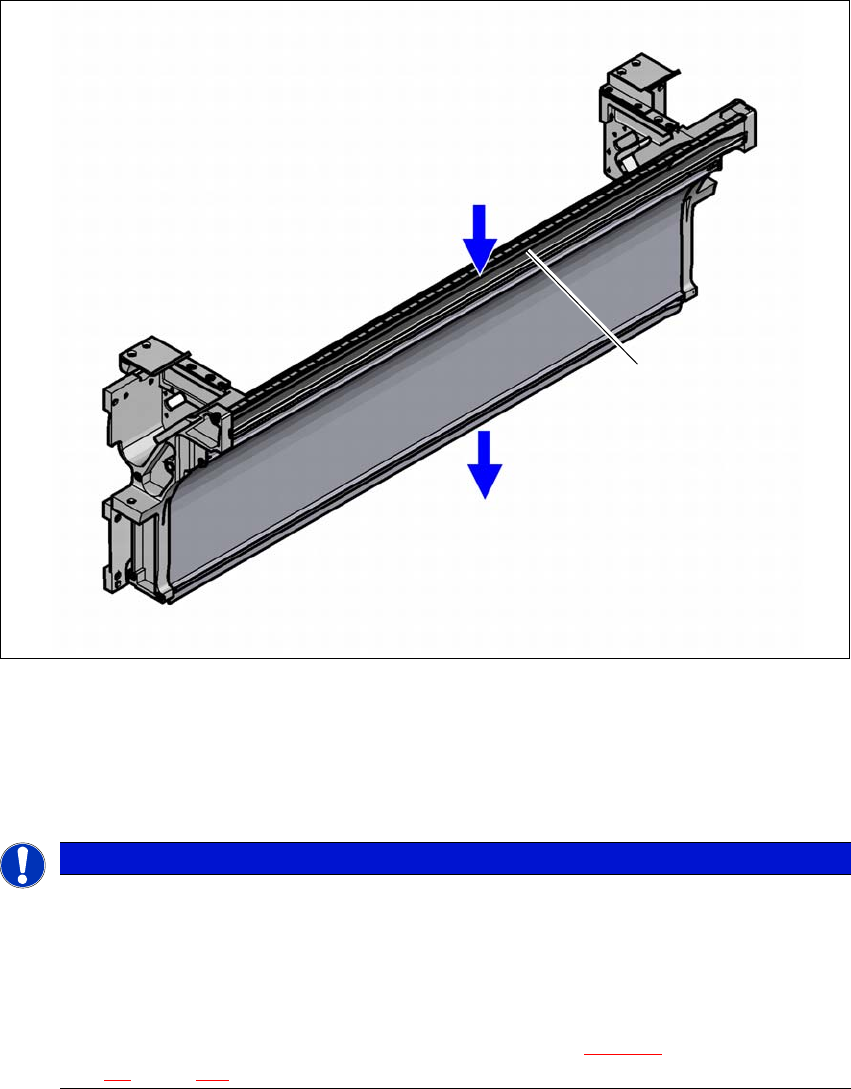

Res. 3.11 - 10 SIPLACE SX1/SX2 komponent arabası içeri çekme tertibatındaki boş bant yönlendirme kanalı
(1) Boş bantlar için giriş aralığı
(2) Pnömatik kesicinin üst kısmında boş bantlar için çıkış aralığı
(3) < 12 mm bantlar için ayırıcı sac, > 12 mm bantlar için sökülebilir
3
NOT
Tıkanma tehlikesi!
Yüksek cepli besleyici modüllerin yanında alçak cepli besleyici modülleri olduğunda boş
bantlar için tıkanma tehlikesi mevcuttur.
Alçak cepli besleyici modülleri doğrudan yüksek cepli besleyici modüllerin yanına ko-
numlandırmayın.
12 mm'den yüksek bant cepleri için ayırıcı sac (Poz. 3 res. 3.11 - 10) çıkarılabilir (bkz. kı-
sım 4.5
, sayfa 222).
(1)
(2)
(3)
