Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
61
2.2.11 Head Control Unit'te (MHCU) yüksek sıcaklıklar
Poz. 1 res. 2.2 - 14, sayfa 61 Sıcaklık uyarı etiketi, Ürün no. 03031926-01 (Kafa konfigürasyonuna
göre 2 ila 4).
2

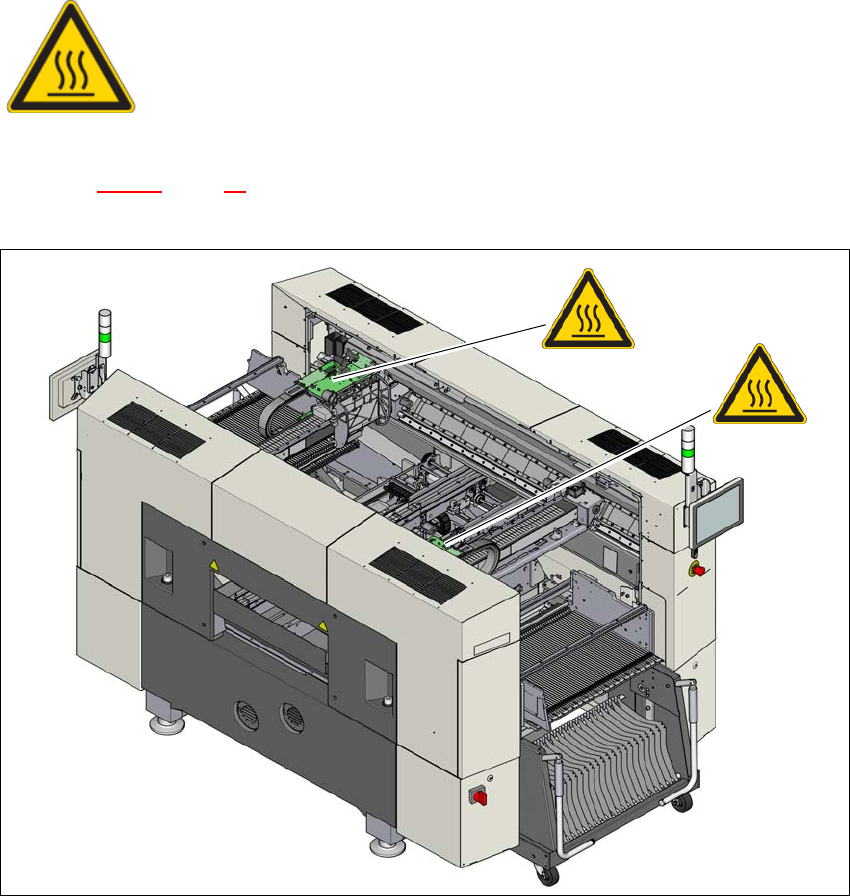

Res. 2.2 - 14 Head Control Unit'teki (MHCU)sıcaklık uyarı etiketi
2
YÜKSEK SICAKLIK YANMA TEHLİKESİ!
Head Control Unit (MHCU) gövdesi sürekli çalışmada çok ısınabilir. Head
Control Unit'e (MHCU) dokunurken dikkatli olun.
(1)
(1)
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
62
2.2.12 TwinStar'ın IC kamerasında "Kafa çarpışması" uyarı etiketi
"Kafa çarpışması" uyarı etiketi res. 2.2 - 15, Ürün no. 03015392-02
(Dizgi makinesi başına adet: maksimum 2)
2

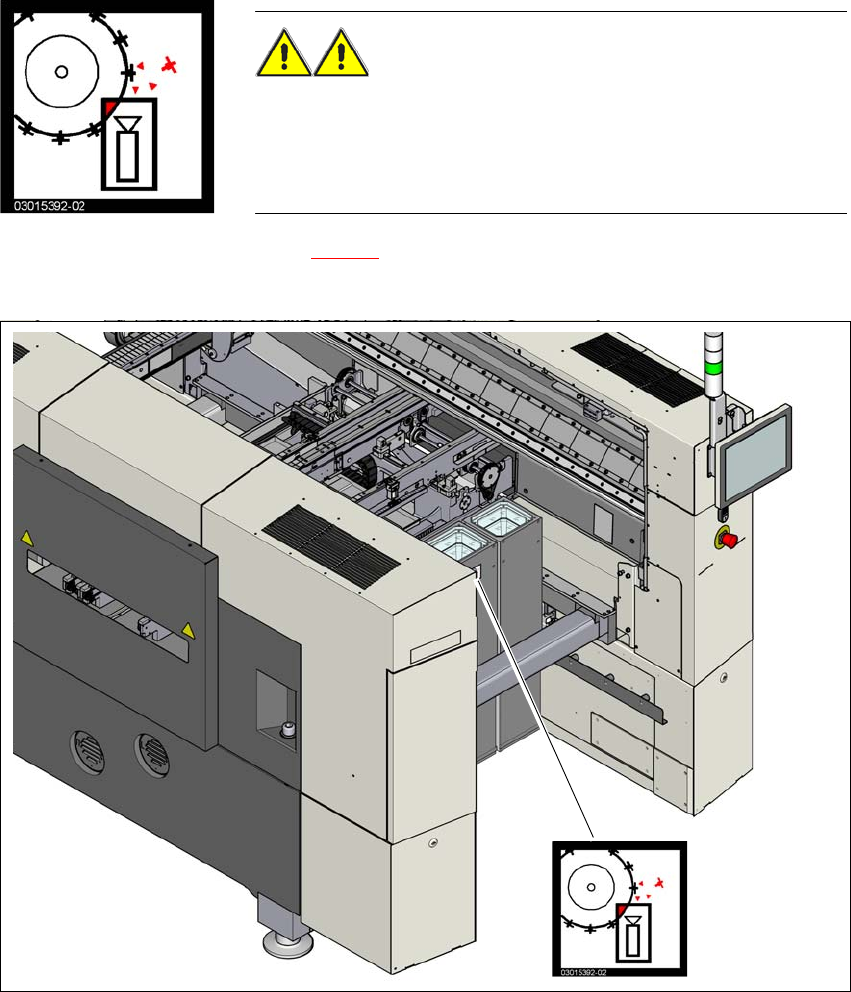

Res. 2.2 - 15 TwinStar'ın IC kamerasında "Kafa çarpışması" uyarı etiketi
(1) TwinStar'ın IC kamerasında "Kafa çarpışması" uyarı etiketi
KAFA ÇARPIŞMA TEHLİKESİ UYARISI 2
Dizgi kafası TwinStar iken SpeedStar olarak değiştirildiğinde Spee-
dStar, kamera gövdelerine çarpar.
TwinStar'ın tip 33, 55 x 45 ve tip 25, 16 x 16 sabit komponent kame-
ralarını sökün.
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
63
2.2.13 Baskılı devre kartı konveyöründeki uyarı etiketi
2

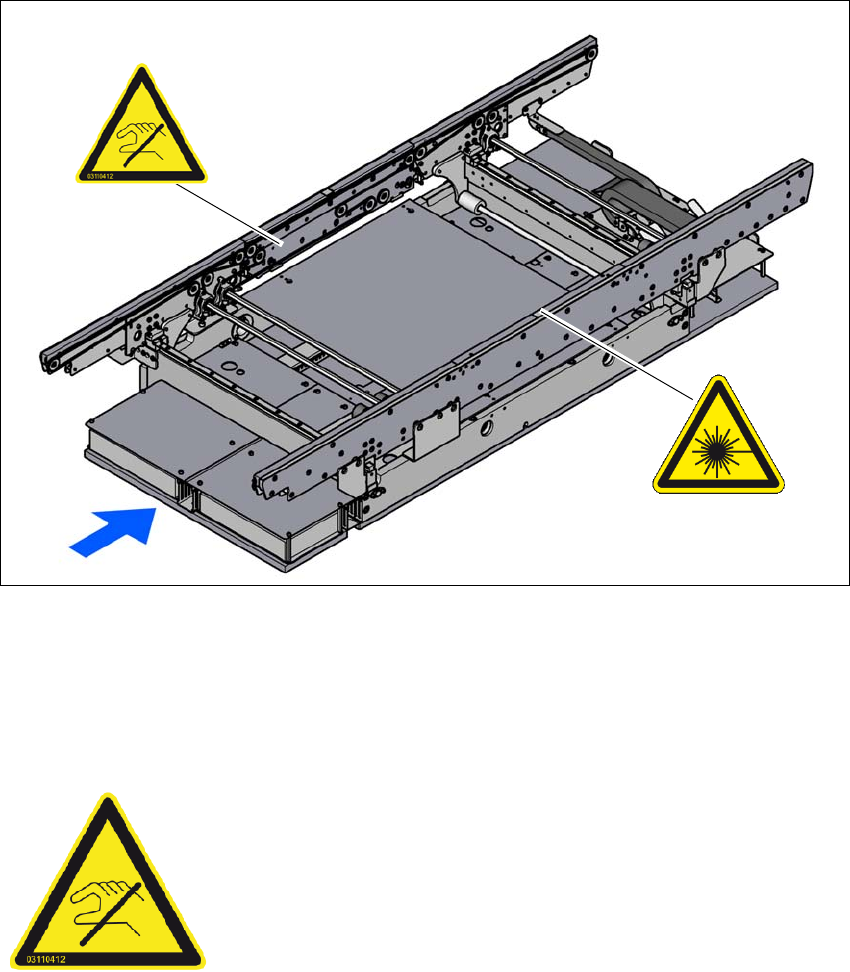

Res. 2.2 - 16 PCB konveyöründeki uyarı etiketleri (tekli konveyör örneği)
(1) "Hassas konveyör kenarları" uyarı etiketi
Poz. W 004, lazer ışık bariyerinde
2.2.13.1 Sıkıştırma plakasında "Hassas konveyör kenarları" uyarı etiketi
2
Ürün no. 03110412-01 (Adet: Tekli konveyör 1, çift konveyör 2)
(1)
W 004
Hassas konveyör kenarları!
Konveyör kenarları çok hassastır ve frenler serbest bırakılmadan
asla hareket ettirilmemelidir.
Bu, konveyör kenarlarında onarılamaz hasarlara neden olabilir.
