2 İşletim güvenliği Kullanım kıla vuzu SIPLACE SX1/SX2 Edition V2 ve V3 2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/ 2020 54 2.2.7.2 Güç kaynağındaki uyarı etiketleri 2 Poz. W 220 r es. 2.2 - 10 , sa…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
53
2.2.7.1 Sektör kapaklarının iç taraflarındaki uyarı etiketleri W206, W250, W251
2
Res. 2.2 - 9 Sektör kapaklarının iç tarafındaki uyarı etiketleri
Poz. W 001, sektör kapaklarının iç tarafında, Ürün no. 03131410-xx
Poz. W 024, sektör kapaklarının iç tarafında, Ürün no. 03155346-xx
Poz. W 012, sektör kapaklarının iç tarafında, Ürün no. 03155378-xx
Dizgi makinesi sadece durdurucu takılıyken ve kapak kapalıyken
çalıştırılmalıdır.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
Kapağın iç tarafında
W 001, W 012, W 024
Kapağın iç tarafında
(W 024)
(W 012)
(W 001)
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.2 Uyarı etiketleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
54
2.2.7.2 Güç kaynağındaki uyarı etiketleri
2
Poz. W 220 res. 2.2 - 10, sayfa 54, Ürün no.03114591-01 (Dizgi makinesi başına adet: 3).

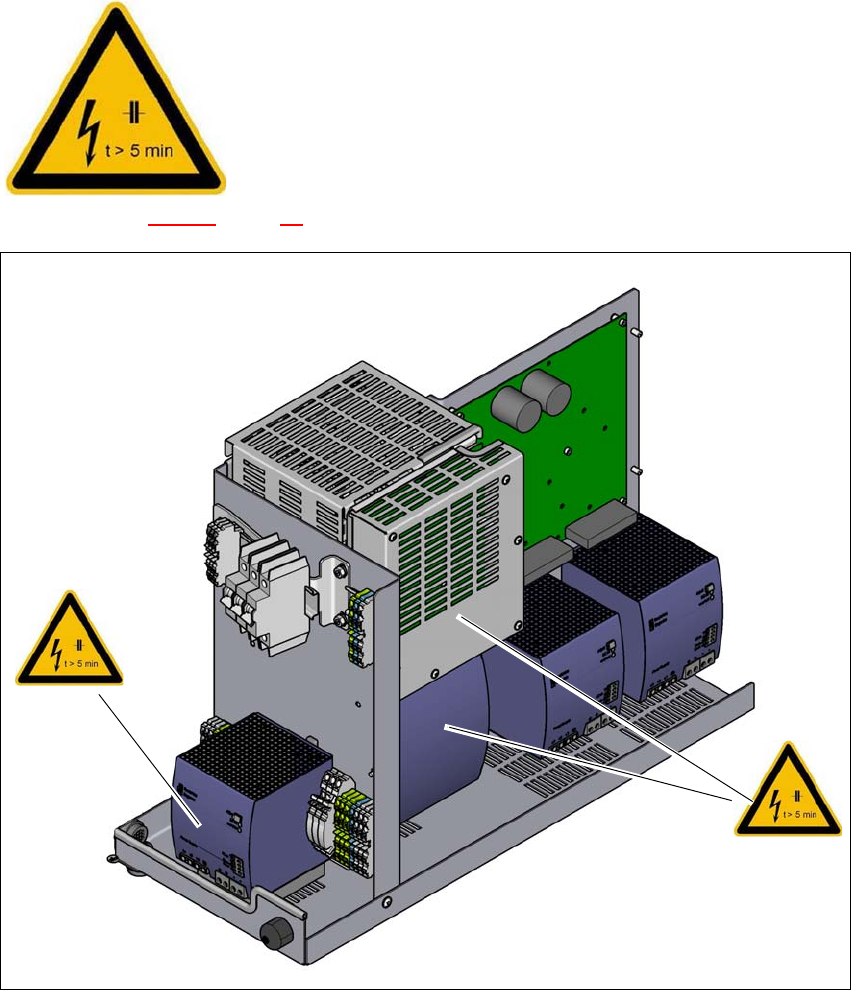

Res. 2.2 - 10 Güç kaynağındaki uyarı etiketi W 220
– PCS417 kondansatör aküsünde W 220
– Güç kaynağı AC/DC konvertöründe W 220 (160 V DC /300 V DC).
– Güvenlik nedeniyle kapatma sistemi (CSB) kapağında W 220
2
2
ŞEBEKE GERİLİMİ!
Ana şalteri kapatın, elektrik fişini çekin ve kondansatörlerin bo-
şalması için 5 dakika bekleyin.
NAFTA bölgesi: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.2 Uyarı etiketleri
55
2.2.8 SIPLACE SpeedStar C&P20 P2'deki uyarı etiketleri
2
2
Res. 2.2 - 11 SIPLACE SpeedStar C&P20 P2'deki uyarı etiketleri
(1) Sıcaklık bilgi etiketi, Ürün no. 03031926-01
(2) Yıldız motor gövdesi
(3) Tutamak
(4) Uyarı etiketi - Risk grubu 2
Poz. Lazer işareti - Risk sınıfı 2, Ürün no. 03155298-01
NOT
Sadece SIPLACE SX1/SX2 V3 için
SIPLACE SpeedStar C&P20 P2 sadece SIPLACE SX1/SX2 V3'te mevcuttur.
(1)
(3)
(2)
(4)
Lazer işareti
Risk sınıfı 2
