5 Dizgi makinesindeki görevler Kul lanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5.7 Kornalı gösterge ışıkları Ya zılım sürümü SR.713.1 itibariyle Baskı 12/2020 254 5.7.2.3 İki renkli gösterge ışığı ve korna konfigüras…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.7 Kornalı gösterge ışıkları
253
5.7.2.2 Gecikmeli üç renkli gösterge ışığı ve korna konfigürasyonu
Res. 5.7 - 3 Üç renkli gösterge ışığı ve korna konfigürasyonu
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.7 Kornalı gösterge ışıkları Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
254
5.7.2.3 İki renkli gösterge ışığı ve korna konfigürasyonu
Res. 5.7 - 4 İki renkli gösterge ışığı ve korna konfigürasyonu
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.7 Kornalı gösterge ışıkları
255
5.7.2.4 Kornalı beş renkli gösterge ışığı (SIPLACE SX1/SX2 V3'te opsiyonel)
L1 - L5 gösterge ışıklarının renk sırası serbestçe konfigüre edilebilir. Dizgi makinesinin çalışma
durumlarını ve arızalarını sinyalize ederler. Bunun için bkz.
Kısım 5.7 sayfa 251.

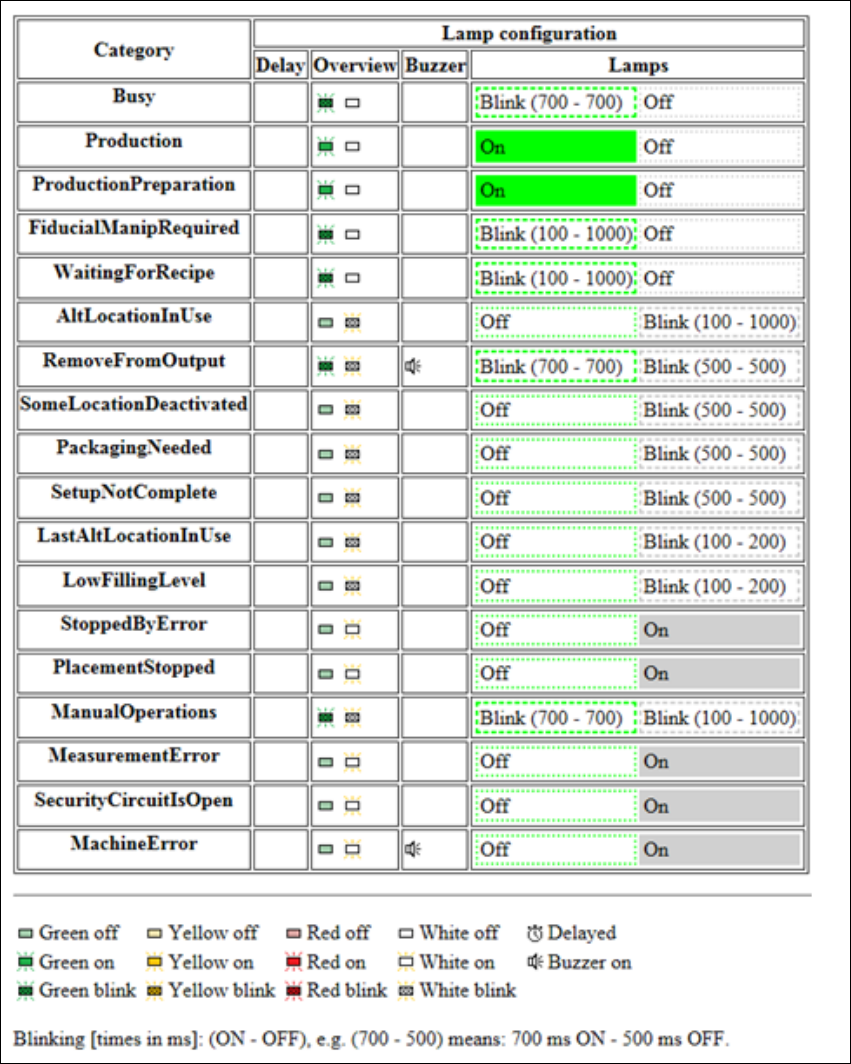

Res. 5.7 - 5 Çalışma durumları için gösterge ışıkları
5
(L2)
(L1)
(L3)
(L4)
(L5)
