5 Dizgi makinesindeki görevler Kul lanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5.11 Besleyici modüldeki göstergelerin dikkate alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 272 5.10.5 SIPLACE SmartFeeder&a…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.10 Besleyici modüllerin kurulumu
271
Kapatıcı folyoyu yanlamasına alma penceresi boyunca öne ve alma penceresinin altından dı-
şarı doğru çekin.
Kapatıcı folyoyu, çekme kenarına (poz. 3 res. 5.10 - 5, sayfa 270) değene kadar geriye kat-
layın.
5
Kolu (poz. 5 res. 5.10 - 5, sayfa 270) geri yatırarak alma penceresini indirin.
Kaplama folyosunu kapatıcı folyo salıncağı (poz. 2 res. 5.10 - 7) üzerinden folyo durdurma
çarklarına (poz. 1 res. 5.10 - 7
) kadar ilerletin.
5

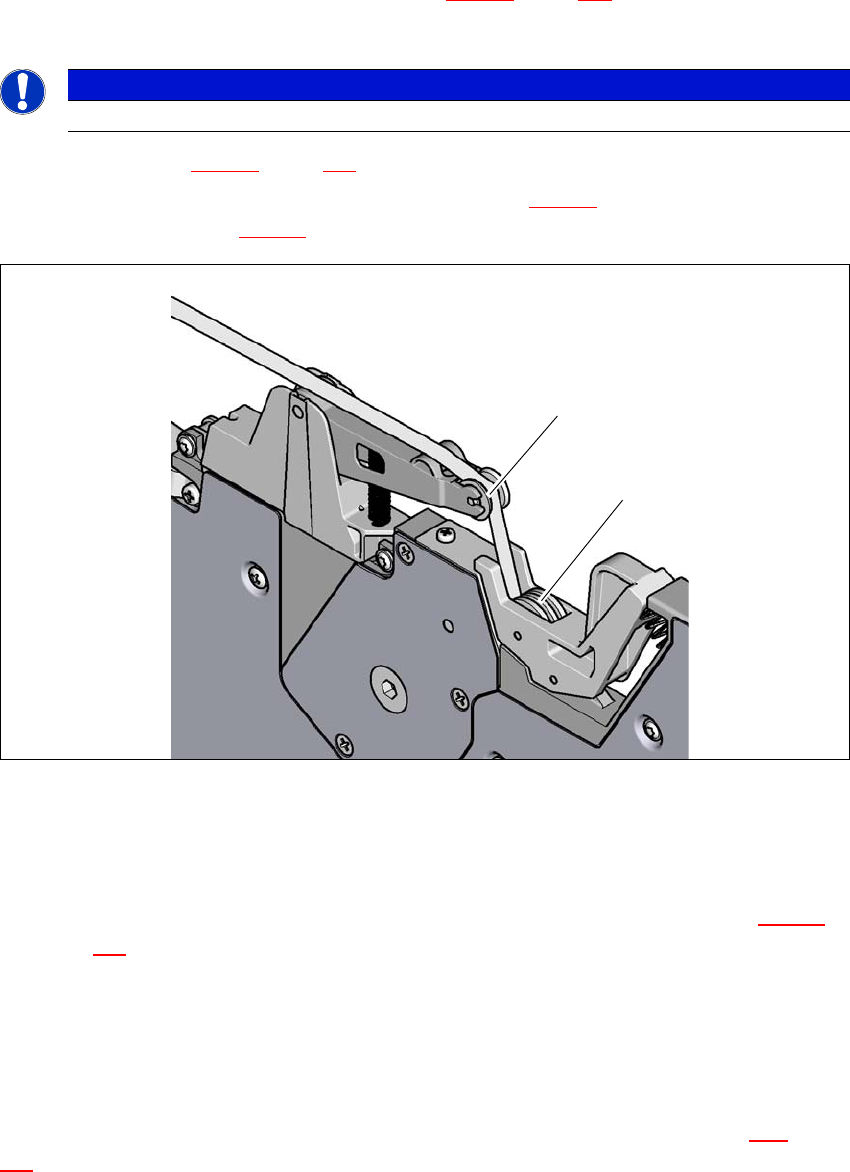

Res. 5.10 - 7 Kapatıcı folyonun kapatıcı folyo durdurma çarklarına yönlendirilmesi
(1) Kapatıcı folyo durdurma çarkları
(2) Kapatıcı folyo
5
Kapatıcı folyoyu gerilene kadar kontrol panelinde FOLYO düğmesine (poz. 3 res. 5.10 - 6,
sayfa 270
) basın. Kapatıcı folyo salıncağı aşağı eğilir ve tahrik motorunu durdurur.
Bandı besleyici modülün ön ucuyla aynı hizada kesin.
5.10.4.4 Ekleme sensörleri
SIPLACE SmartFeeder'a sonradan ekleme sensörleri takılabilir.
Ayrıca ekleme sensörlerine sahip SIPLACE SmartFeeder'ler de mevcuttur (bkz. kısım 3.10
, sayfa
155
itibariyle).
NOT
Alma penceresini ancak kapatıcı folyo çekme kenarına dayandığında indirin.
(1)
(2)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.11 Besleyici modüldeki göstergelerin dikkate alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
272
5.10.5 SIPLACE SmartFeeder'a komponent takılması
Kullanım ve kurulum, SIPLACE SmartFeeder X /Xi'nin iş kılavuzlarında açıklanmıştır.
5.11 Besleyici modüldeki göstergelerin dikkate alınması
5

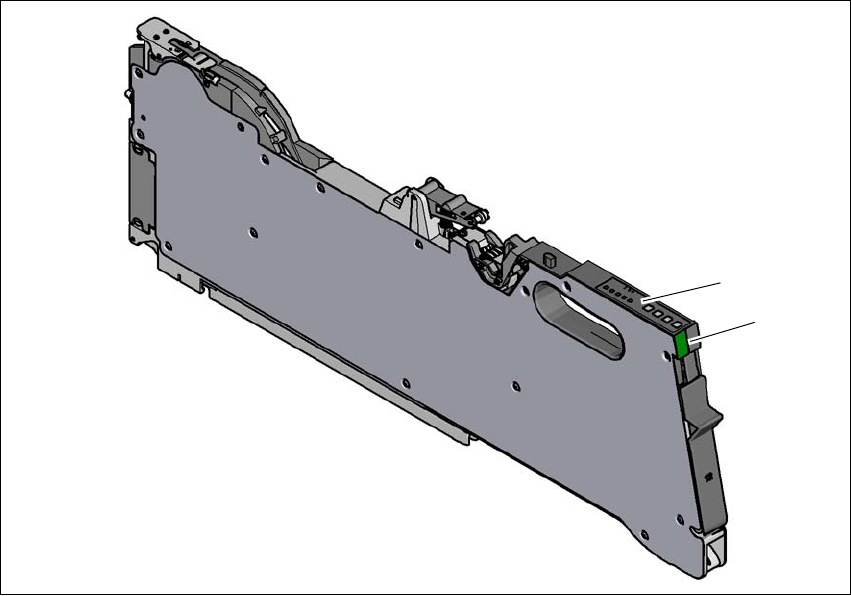

Res. 5.11 - 1 SIPLACE SmartFeeder X
(1) Kontrol paneli - LED gösterge
(2) Durum göstergesi
(2)
(
1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.11 Besleyici modüldeki göstergelerin dikkate alınması
273
5.11.1 Kontrol paneli - LED gösterge
Çalışma durumlarını göstermek için SIPLACE SmartFeeder'lerin kontrol panelinde her şerit için
LED göstergeler vardır.
5

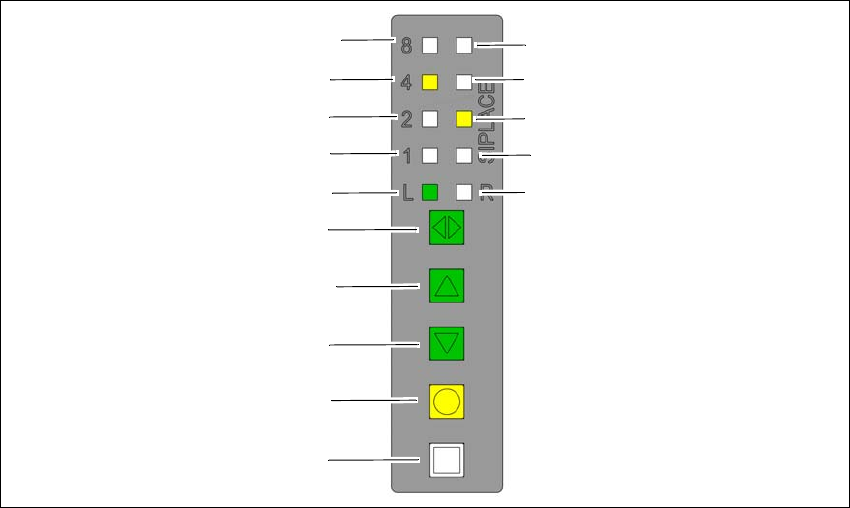

Res. 5.11 - 2 Düğme, LED ve durum göstergeleri: SIPLACE SmartFeeder 2x8 mm örneği
(1) Ayarlama düğmesi
(2) Folyo düğmesi
(3) Geri düğmesi
(4) İleri düğmesi
(5) Sağ ve sol arasında şerit değiştirme düğmesi
(6) LED L sol şerit etkin
(7) LED 1 mm adım uzunluğu sol şerit
(8) LED 2 mm adım uzunluğu sol şerit
(9) LED 4 mm adım uzunluğu sol şerit
(10) LED 8 mm adım uzunluğu sol şerit
(11) LED R sağ şerit etkin
(12) LED 1 mm adım uzunluğu sağ şerit
(13) LED 2 mm adım uzunluğu sağ şerit
(14) LED 4 mm adım uzunluğu sağ şerit
(15) LED 8 mm adım uzunluğu sağ şerit
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
