4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4.4 Komponent arabalarının PCB taş ıma yüksekliğine uyarlanması Y azılım sürümü SR.713.1 itibariyle Baskı 12/2020 220 4.4 Komponent arabalarını…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
219
4.3.10 Nakliye emniyetlerinin çıkarılması
Nakliye emniyetleri lineer kılavuzlara vidalıdır. Her bir köprü, iki nakliye emniyeti ile X eksenine ve
Y eksenine sabitlenmiştir.
Tüm nakliye emniyetlerini köprü eksenlerinden çıkarın.
SIPLACE dizgi makinesi taşınacaksa, taşıma için nakliye emniyetleri takılmalıdır.
4.3.11 Kılavuz raylarındaki korozyon önleyici maddenin temizlenmesi
Dizgi makinelerine teslimat için korozyon önleyici madde tatbik edilmektedir.
4
4
DİKKAT
Rulmanların ve kılavuz raylarının kullanım ömrü azalır!
Korozyon önleyici madde eksenlerin rulman gresi ile karışırsa, bu, rulmanların ve kılavuz
raylarının kullanım ömründe önemli bir azalmaya yol açabilir.
İlk kez devreye alma sırasında makine eksenlerini hareket ettirdiğinizde tüm eksen
ve rulmanlardaki korozyon önleyici maddeyi temizleyin.
Tüm eksenleri ve rulmanları bakım kılavuzunda açıklanan gres ile gresleyin.
DİKKAT
Rulman gresinin bozulma tehlikesi!
Alkol, kılavuz arabalarındaki rulman gresini bozar.
Kılavuz raylar ve ölçekler temizlenirken kılavuz arabalarına alkol ulaşmasını önleyin.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.4 Komponent arabalarının PCB taşıma yüksekliğine uyarlanması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
220
4.4 Komponent arabalarının PCB taşıma yüksekliğine
uyarlanması
Komponent arabası, sadece birkaç basit adımda aşağıdaki PCB taşıma yüksekliklerine ayarlana-
bilir:
900 mm
4
930 mm (standart yükseklik) 4
950 mm (SMEMA yüksekliği) 4
4

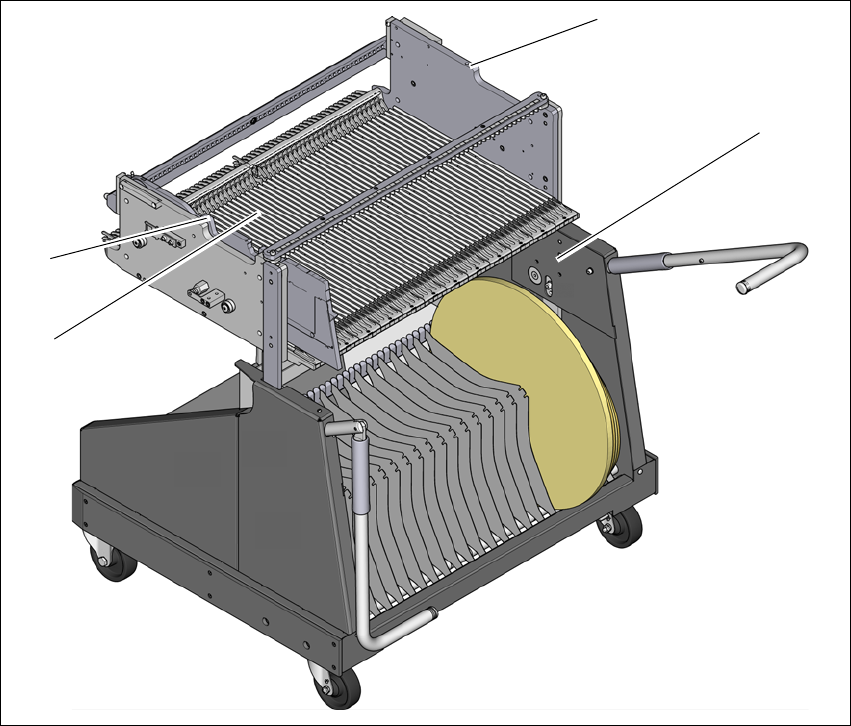

Res. 4.4 - 1 Komponent arabası 60
(1) 900, 930 ve 950 mm PCB taşıma yükseklikleri için delikler.
(2) Komponent tablası
(3) Montaj yardımcısını sabitlemek için M8 delikleri
(1)
(2)
(3)
(3)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.4 Komponent arabalarının PCB taşıma yüksekliğine uyarlanması
221
4.4.1 Uyarı bilgileri
4
4.4.2 Aletler ve yardımcı gereçler
Komponent arabasının yükseklik ayarı için gerekli aletler ve yardımcı gereçler:
– Montaj yardımı (Ürün no. 03015976-xx)
– Komponent arabası tablasını kaldırmak için kaldırma tertibatı, minimum taşıma kapasitesi 80
kg
4.4.3 Komponent arabası yüksekliğinin değiştirilmesi
4
Montaj yardımını iki M8 x 50 alyan vida ile komponent tablasına sabitleyin. Komponent tablası
60 ve komponent tablası 30 için iki farklı delik mevcuttur.
Kaldırma tertibatının kancasını göze takın.
Sabitleme vidalarını gevşetin ve komponent tablasını istenen pozisyona kaldırın.
Sabitleme vidalarını monte edin ve sıkın.
UYARI
Komponent arabası yüksekliğinin sertifikalı kişiler tarafından ayarlanması!
Komponent arabası yüksekliği yalnızca ASM firmasının teknisyenleri veya sertifikalı kişiler
tarafından ayarlanmalıdır.
Bu bağlamda geçerli kaza önleme yönetmeliklerini dikkate alın.
Komponent tablasının yüksekliğini ayarlamak istiyorsanız, tüm besleyici modülleri
komponent tablasından alın.
UYARI
Hasar tehlikesi!
Komponent tablasının yükseltilmesi ve indirilmesi deformasyona neden olabilir.
Tüm besleyici modülleri komponent tablasından alın.
Yüksekliği ayarlamak için montaj yardımını komponent tablasına monte edin.
