4.3.9 Dizgi makinesinin makine su terazisi ile hizalanması
4

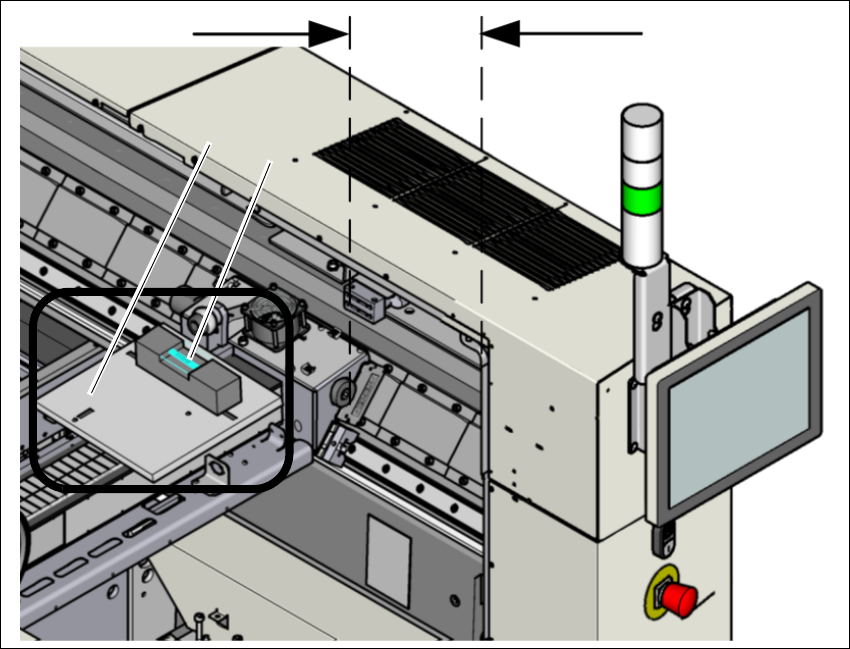

Res. 4.3 - 8 Dizgi makinesini X ve Y yönünde ayarlama - Ölçüm yapısı
Ölçüm köprü 1'de yapılır.
Köprüyü Y yönünde içeri doğru itin. İki tampon arasındaki mesafe yakl. 300 mm olmalıdır
(veya linner kılavuzda yakl. 4-5 kırmızı nokta).
Destek plakasını (1) köprüye, 3 destek pimi hareket yüzeyi ile mıknatıslar arasındaki boş
alana oturacak şekilde takın.3 destek piminin eşit şekilde oturmasına dikkat edin.
Makine su terazisini (ölçüm hassasiyeti 0,02 mm) destek plakasının üzerine yerleştirin ve 3
noktadan ölçün
– Y ekseninin hareketli rulman tarafında ve sabit rulman tarafında hizalanması.
– X ekseninin X köprüsünün ortasında hizalanması. Başlık tutucu, X köprüsünün ortasında
olmalıdır.
4
300 mm
(1)
(
2)
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
216
4
Dizgi makinesini aşağıdaki sıraya göre ayarlayın:
(1) Dizgi makinesini sabit ve hareketli rulman tarafında Y yönünde hizalayın. Ölçüm toleransı
0,10 mm'dir.
(2) Dizgi makinesini X yönünde köprünün ortasında hizalayın. Ölçüm toleransı 0,10 mm'dir.
(3) 4 makine ayağının taşıma kapasitesini kontrol edin. 4 makine ayağının tamamı yerde olmalı
ve eşit şekilde yük binmelidir.
(4) Sıkıştırma vidası üzerinden makine ayaklarını 130 Nm tork ile sıkın.
(5) Makine ayaklarının yük taşıma kapasitesini kontrol etmek için ayaklara çekiçle vurun.
(6) Dizgi makinesinin tam hizalamasını makine su terazisi ile tekrar kontrol edin.
NOT
Makine su terazisi dönüş hassasiyeti garantisi
Makine su terazisini X ve Y yönlerinde her zaman aynı yönde destek plakası üzerine
yerleştirin.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
217
4

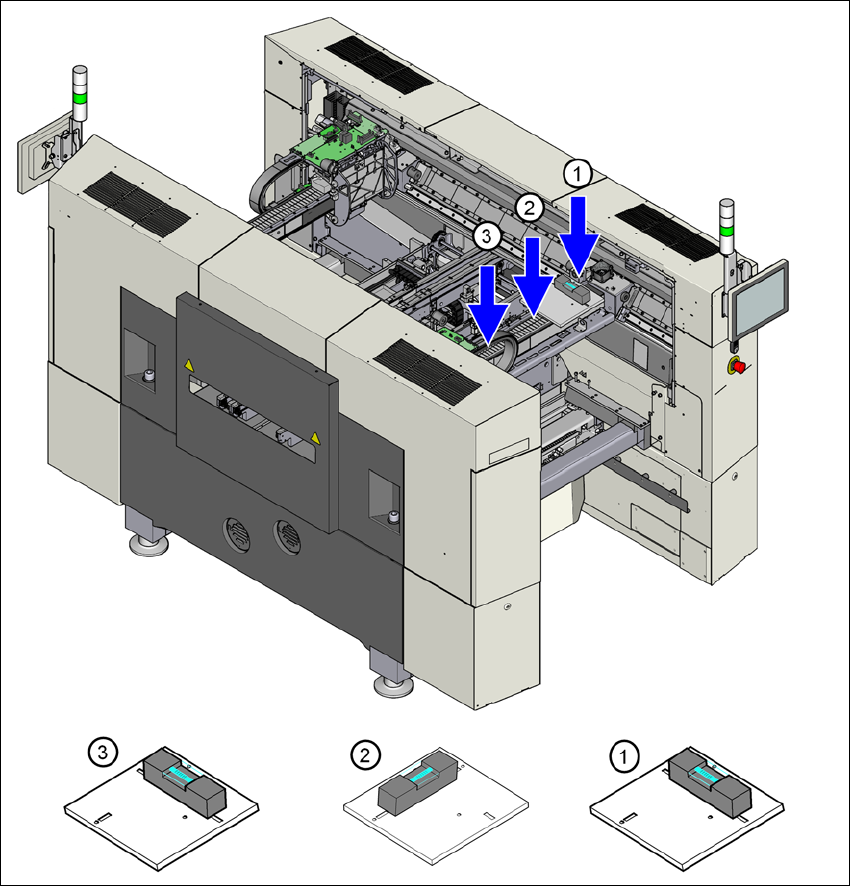

Res. 4.3 - 9 Dizgi makinesindeki ölçüm noktaları
