3.10.5.1 Açıklama
Enerji/veri arabirimi yardımıyla, X besleyici modülleri, dizgi makinesinin ve ön kurulum istasyonu-
nun dışında da çalıştırılabilir. Arabirim, besleyici modülleri tutmak ve yönlendirmek için bir Omega
profilli (Poz. 7 res. 3.10 - 6
, sayfa 164) alüminyum bir çerçeveden oluşur. X komponent arabasında
olduğu gibi, besleyici modül, kaydırıcı kılavuzlarla omega profilin üzerine yerleştirilir ve besleyici
modülün ön merkezleme pimi tamamen yuvaya (Poz. 9 res. 3.10 - 6
, sayfa 164) girene kadar ile-
riye doğru itilir. Kilitleme mandalı (Poz. 8 res. 3.10 - 6
, sayfa 164) besleyici modülü bu pozisyonda
sabitler. Besleyici modülü çıkarmak için kilit açma tuşuna basmanız yeterlidir (Poz. 1 res.
3.10 - 6
, sayfa 164). Kilitleme mandalı (Poz. 8 res. 3.10 - 6, sayfa 164) aşağı bastırılır ve besleyici
modülü serbest bırakır. Açılabilir ayaklar (Poz. 6 res. 3.10 - 6
, sayfa 164) enerji ve veri arabiriminin
konumunu dengeler, özellikle geniş besleyici modüllerde.
Elektronik gövde (Poz. 5 res. 3.10 - 6
, sayfa 164) enerji ve veri arabirimi için kontrol elektronik sis-
temini barındırır. Kontrol paneli (Poz. 2 res. 3.10 - 6
, sayfa 164) başlatma ve durdurma butonun-
dan ve durum göstergesi için iki LED'den oluşmaktadır. Bilgisayar ile iletişim, veri kablosu
üzerinden (Poz. 3 res. 3.10 - 6
, sayfa 164) gerçekleşir. Güç kaynağı kablosu (Poz. 4 res. 3.10 - 6,
sayfa 164
) birlikte teslim edilen güç kaynağına bağlanır.
3.10.5.2 Kullanım
Enerji ve veri arabirimi, X besleyici modüllerini kontrol etmek, bakımını yapmak ve onarmak için
kullanılır. Ayrıca PCB üretiminde ön kurulum için kullanılabilir. Enerji ve veri arabirimi bunun için
ana plakaya (Poz. 10 res. 3.10 - 8
, sayfa 166) takılır. Bant makara tutucusu da (Poz. 11 res. 3.10
- 8, sayfa 166) ana plakaya monte edilir. Komponent bandı takılıyken, adım uzunluğunu, alma ko-
numunu ve taşıma hızını kontrol edebilir veya yeni belirleyebilirsiniz. Arabirim kullanımı ve ilgili
servis çalışmaları, ayrıntılı bir kullanım kılavuzunda açıklanmıştır.
3.10.5.3 Teslimat kapsamı
– Single Slot EDIF
– Güç kaynağı, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Bant makara kollu ana plaka
– Kullanım kılavuzu
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.10 X besleyici modülleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
168
3.10.6 SIPLACE PowerConnector X
Ürün no. 00141420-xx SIPLACE PowerConnector X
3

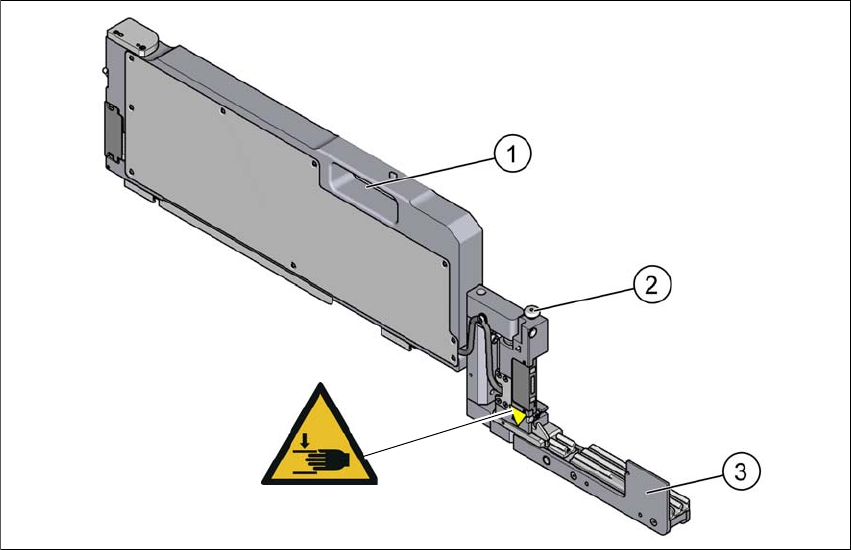

Res. 3.10 - 9 SIPLACE PowerConnector X
(1) Tutamak
(2) Uzatma kolu ve besleyici için kilit açma düğmesi
(3) Uzatma kolu (çalışma konumunda)
Poz. W 024, Ürün no. 03155346-01
3.10.6.1 Açıklama
SIPLACE PowerConnector X yardımıyla SIPLACE X besleyici modüllerin hata giderme işlemleri,
üretimi durdurmaya gerek kalmadan makine içerisinde gerçekleştirilebilmektedir.
Ayrıntılı açıklama için bkz.
SIPLACE PowerConnector X kullanım kılavuzu [Ürün no. 00198772-
01-xx.]
W 024
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.10 X besleyici modülleri
169
3.10.6.2 Güvenlik bilgileri
3.10.6.3 Teknik veriler
3
3
3
3
El yaralanmalarına karşı uyarı
Uzatma kolu park konumuna katlanırken eller için yaralanma tehli-
kesi söz konusudur.
Uzatma kolunu içeri katlarken elinizi uzatma kolu ile
SIPLACE PowerConnector X arasına koymayın.
Uzunluk 648,4 mm (içeri katlanmış)
866,9 mm (açılmış)
Genişlik 34,4 mm
Yükseklik 188,4 mm
Dolu konumlar 3
Ağırlık 3,2 kg
