5 Dizgi makinesindeki görevler Kul lanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5.9 Kontrol turu gerçekleştirilm esi Yazılım sürümü SR.713.1 itib ariyle Baskı 12/2020 260 5.9.3 PCB desteklerinin kontrol edilmesi Man…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.9 Kontrol turu gerçekleştirilmesi
259
5
Çok renkli durum göstergesini kontrol edin (Poz. 3 res. 5.9 - 1, sayfa 258).
– Yeşil yanıyorsa besleyici modül çalışmaya hazırdır.
– Turuncu yanıyorsa bir uyarı sinyalize edilir. LED'ler buna göre yanar.
– Durum göstergesi kırmızı yanıyorsa hatalı işlev meydana gelmiştir. LED'ler buna göre
yanar.
Smart Feeder'lerin kontrol panelindeki LED ve durum göstergelerinin listesini kısım
5.11.1
, sayfa 273'de bulabilirsiniz. 5
Durum göstergesi yanmıyorsa bunun nedenleri aşağıdakiler olabilir: 5
– Besleyici modül mevcut ekipmanda yok.
– Besleyici modül arızalı.
– Besleyici modül devre dışı (örn. basınçlı hava düşüşü nedeniyle).
5.9.2 Bantların zamanında eklenmesi
5
5
DİKKAT
Kapatıcı folyo çekişi ile ilgili problemler!
Kapatıcı folyonun kopması, kapatıcı folyo çekişinde problemlere yol açabilir.
NOT
Bantların çok geç eklenmesi
Bantların çok geç eklenmesi, duruş sürelerinin artmasına neden olur
Bantları zamanında birleştirin, böylece besleyici modüller boş kalmaz.
NOT
Bantların çok erken eklenmesi
Bantların çok erken eklenmesi, eski bandın yeni banda sarılması sırasında yeni bandın
fazla dolmasına, bandın makaradan kaymasına ve takılmasına neden olabilir. Bu, alma
hatalarına ve kesinti sürelerinin artmasına neden olur.
Eski ve yeni bantların takılmaması için bantları zamanında birleştirin.
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.9 Kontrol turu gerçekleştirilmesi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
260
5.9.3 PCB desteklerinin kontrol edilmesi
Manyetik PCB desteklerinin kaldırma tablasındaki pozisyonunu kontrol edin:
– PCB desteklerinin baskılı devre kartlarının alt tarafındaki komponentlere çarpmamasına
dikkat edin.
– Ayrıca PCB desteklerinin PCB konveyörünün kenarlarına çarpmamasına dikkat edin.
– PCB desteklerinin güvenli ve otomatik konumlandırılması için Smart Pin Support opsiyo-
nunu kullanmanızı öneririz. Bkz. kısım 6.15
, sayfa 328.
5.9.4 İlave bant makarası için tutucu
5

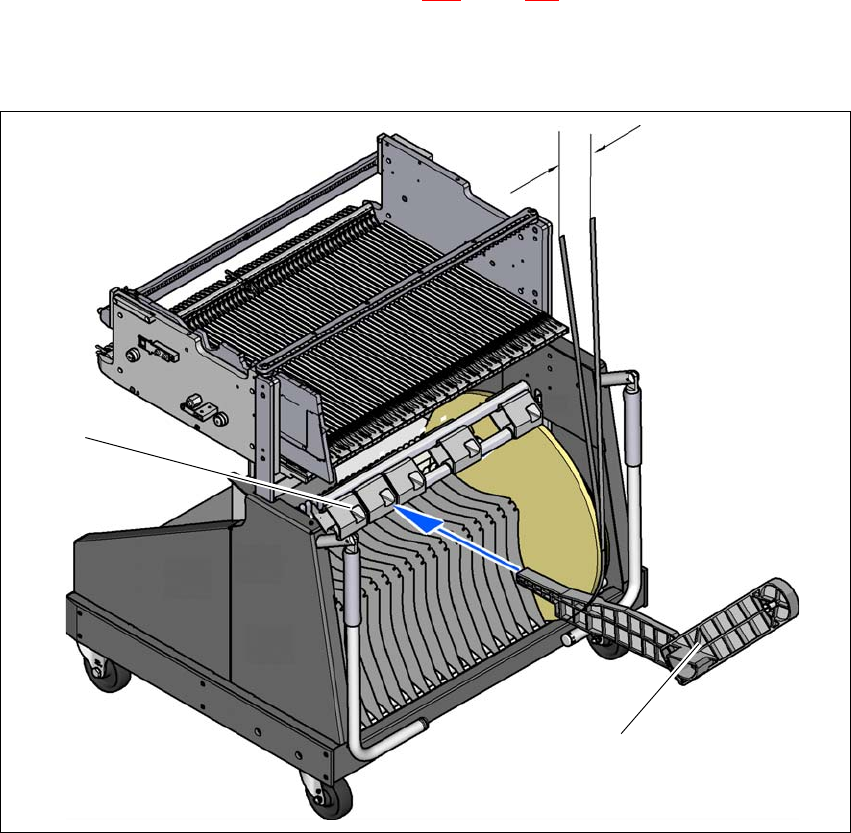

Res. 5.9 - 2 İlave bant makarası için tutucu
(1) İlave bant makarası için tutucu, Ürün no. 00141217-xx
(2) Tutucu için tutma düzeneği
5
Maks. 60 mm
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.9 Kontrol turu gerçekleştirilmesi
261
X serisi besleyici modülleri, besleyici modülü ile bant makarası arasındaki yanal ofset 60 mm'den
fazla değilse bantları sorunsuz işleyebilir. Öngörülen bir ekipman nedeniyle izin verilen maksimum
ofset sağlanamıyorsa, ilave bir bant makarası (Poz. 1) için tutucu kullanılmasını öneririz. Tutucuyu
tutma düzeneğine (Poz. 2) yerleştirin ve izin verilen maksimum ofset olan 60 mm'nin altına düşene
kadar kaydırın. Komponent arabasında toplam 5 tutma düzeneği vardır. Her bant makarası tutu-
cusu 2 bant makarası taşıyabilmektedir, bu sayede on adete kadar 15" (381 mm) bant makarası
bant konteynerinin üst kısmına konumlandırılabilmektedir.
5.9.5 Ayırıcı sacların bant konteynerine yerleştirilmesi
Ayırıcı sac, farklı kenarlara sahiptir ve bant konteynerine iki şekilde yerleştirilebilir. Pimler kul-
lanırken, ayırıcı sacın pimler için bulunan girintileri yukarı doğru bakar (bkz. poz. 4 res. 5.9 -
3). Pim kullanmıyorsanız, ayırıcı sacın yuvarlatılmış kenarı yukarı bakar (bkz. poz. 5 res. 5.9
- 3).
Ayrıcı sacları, res. 5.9 - 3'te görüldüğü gibi yerleştirin ve bant konteynerinin en küçük bölün-
mesinin 2'li bölünme olduğunu dikkate alın. Bu şekilde dizme hatalarını önleyebilirsiniz.
Ayırıcı sacların üç kılavuz rayın tümünde aynı kilitleme konumunda olduğunu kontrol edin.
Aksi takdirde ayırıcı sac eğilir veya bükülür.
