2.6.4.2 ACİL DURDURMAYI etkinleştirme
SIPLACE SX1/SX2, sorun olması halinde ACİL DURDURMA butonuna basılarak durdurulabilir.
ACİL DURDURMAYI devreye alma yolları:
– Dizgi makinesindeki bir ACİL DURDURMA butonuna basılarak
Bu durumlarda, güvenlik nedeniyle kapatma sistemi devreye girer ve güç kontaktörleri 100 ms
veya 500 ms içinde kapatılır (STOP kategori 1, durma anında enerji beslemesinin kesilmesiyle
kontrollü kapatma).
2.6.4.3 ACİL DURDURMAYI geri alma
Bir ACİL DURDURMAYI geri almak için ACİL DURDURMA butonunun kilidini açmalısınız.
ACİL DURDURMA butonunun devreye girmesinin nedenini tespit edin.
Sorunu giderin.
İlgili ACİL DURDURMA butonunun kilidini açın.
2.6.4.4 Kilidi geri alma
Açık olan koruyucu başlığı kapatın.
2.6.4.5 Kilidi devreye alma
Bir koruyucu başlığı açın.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
91
2.6.5 Dummy Feeder'lı konumlarda müdahaleye karşı koruyucu düzenek
2

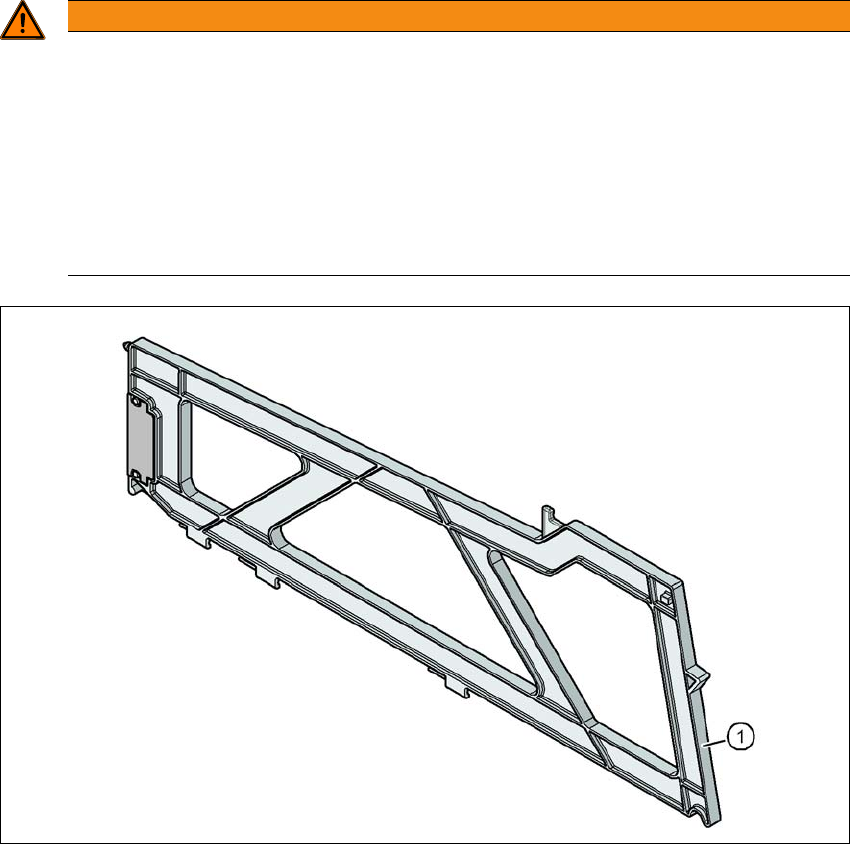

Res. 2.6 - 9 Komponent arabasının konumlarındaki müdahaleye karşı koruyucu düzenek
2
(1) Dummy Feeder SIPLACE X, Ürün no. 00141226-xx
UYARI
İşletim
Her ikinci konumun doldurulması yoluyla işletim güvenliğinin sağlanması!
SIPLACE X serisi S'de komponent arabalarının işletim güvenliği, en azından her ikinci
boş konuma bir besleyici modülü veya müdahaleye karşı koruyucu düzenek (Dummy Fe-
eder) takıldığında sağlanmış olur.
Her ikinci boş konuma bir müdahaleye karşı koruyucu düzenek (Dummy Feeder) ta-
kın.
Waffle pack tepsiler için tutucu takıldığında her ikinci boş konumu bir müdahaleye
karşı koruyucu düzenek ile emniyete alın.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.7 Artık gerilimler ve deşarj süreleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
92
2.7 Artık gerilimler ve deşarj süreleri
ACİL DURDURMA butonuna basılırsa veya dizgi makinesi kapatılırsa, köprü eksenleri için 300 V
veya yıldız eksenler için 160 V ara devre gerilimleri kısa sürede zararsız artık gerilimlere düşürü-
lür.
2
2
2.7.1 Ana şalter kapatıldıktan sonra enerji durumu
2
TEHLİKE
Gerilim tehlikesi!
Dizgi makinesi 3 x 380 V~ ila 3 x 415 V ± %10, 50/60 Hz veya opsiyonel olarak
3 x 200 V~ ila 3 x 220 V~ ± %10; 50/60 Hz şebeke gerilimi ile beslenir. Enerji depolama
cihazları (kondansatörler) nedeniyle sistem parçaları, ana şalter kapalı olduğunda ve
elektrik fişi çekili olduğunda bile belirli bir süre (yakl. 5 dakika) hayati tehlike yaratabilecek
gerilimler iletmektedir.
Bu dizgi makinesinin yanlış kullanılması, ölüme veya ciddi fiziksel yaralanmalara ve ayrı-
ca maddi hasara neden olabilir.
Bu nedenle geçerli kaza önleme ve DIN yönetmeliklerine (özellikle EN 60204, Bölüm
veya IEC 60204, Bölüm 1) veya ülkenizdeki yönetmeliklere uyun.
Güç kaynağı biriminin kapakları sadece kalifiye ve eğitimli personel tarafından açıl-
malıdır.
TEHLİKE
Güç kaynağı biriminde hayati tehlike yaratabilecek gerilimler!
Güç kaynağı biriminde, dizgi makinesi kapalıyken ve elektrik fişi çekilmiş bile olsa yaklaşık
5 dakika daha hayati tehlike yaratabilecek gerilimler taşıyabilen bileşenler (kondansatör-
ler) mevcuttur.
Güç kaynağı biriminde çalışma yapmaya başlamadan önce en az 5 dakika bekleyin.
Yalnızca ASM Assembly Systems GmbH & Co. KG servis teknisyenleri veya işletme-
cinin personeli olup, ASM tarafından eğitilmiş servis teknisyenleri güç kaynağı ve gü-
venlik nedeniyle kapatma sistemi (CSB) üzerinde çalışmalıdır.
