Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.4 Waffle pack değiştirici (WPC5/WPC6)
307
6.4.6 WPC5/WPC6'nın manevra yarıçapları
6
Res. 6.4 - 2 SX1/SX2 dizgi makinesindeki WPC5/WPC6'nın manevra yarıçapları
SX1/SX2 dizgi makinesindeki WPC5/WPC6'nın manevra yarıçapları R:
6
6.4.7 WPC5/WPC6'ya ilişkin kurulum bilgileri
WPC5/WPC6, SX dizgi makinesinin sol tarafına (konum 1 veya konum 2'ye) kenetlenir.
Konum 1 Konum 2
Manevra yarıçapı R 750 mm 750 mm
L1 mesafesi: Makinenin ortası
ile WPC'nin dış kenarı arası
1860 mm 1860 mm
L2 mesafesi: Makinenin ortası
ile duvar arası
2610 mm 2610 mm
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.4 Waffle pack değiştirici (WPC5/WPC6) Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
308
6.4.8 WPC5/WPC6 ile birlikte ölçüler
6

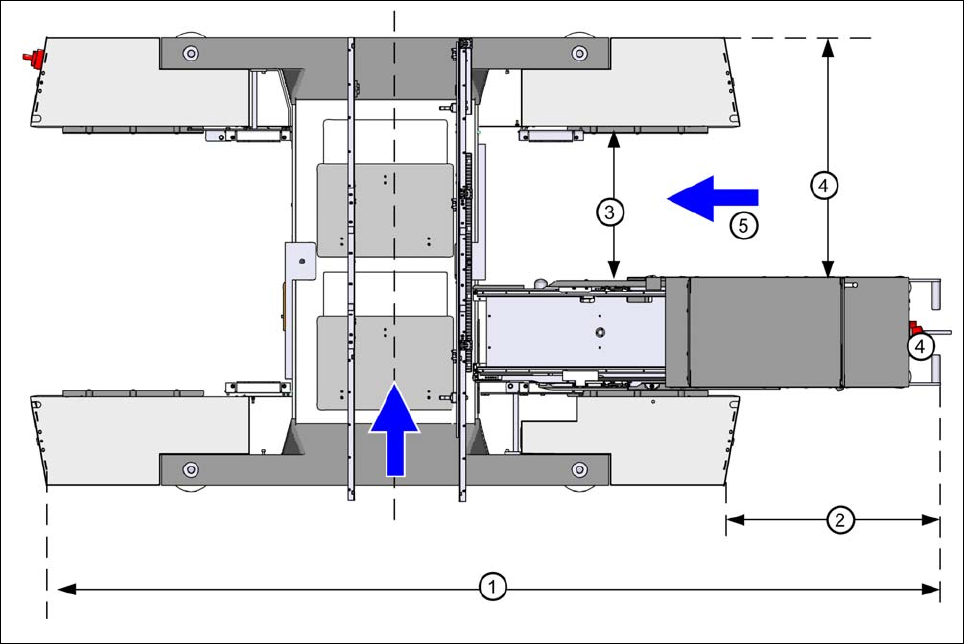

Res. 6.4 - 3 WPC5/WPC6'lı SX dizgi makinesinin ölçüleri
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) 30 şeritli komponent arabası için konum
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.4 Waffle pack değiştirici (WPC5/WPC6)
309
6.4.9 Kumanda elemanları
6
Res. 6.4 - 4 WPC - Kumanda elemanları
(1) ACİL DURDURMA butonu
(2) Ana şalter
(3) Şasiyi kaldırma veya alçaltma manivelası
(4) Koruyucu kapı
(5) Magazin deposu
(6) Non-Stop modülü (Sadece WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
