3 Teknik veriler ve bileşenler Ku llanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 1 2/2020 178 3.1 1.7 Komponent t ablası için ilave bant makarası için tut…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.11 Komponent arabası
177
3

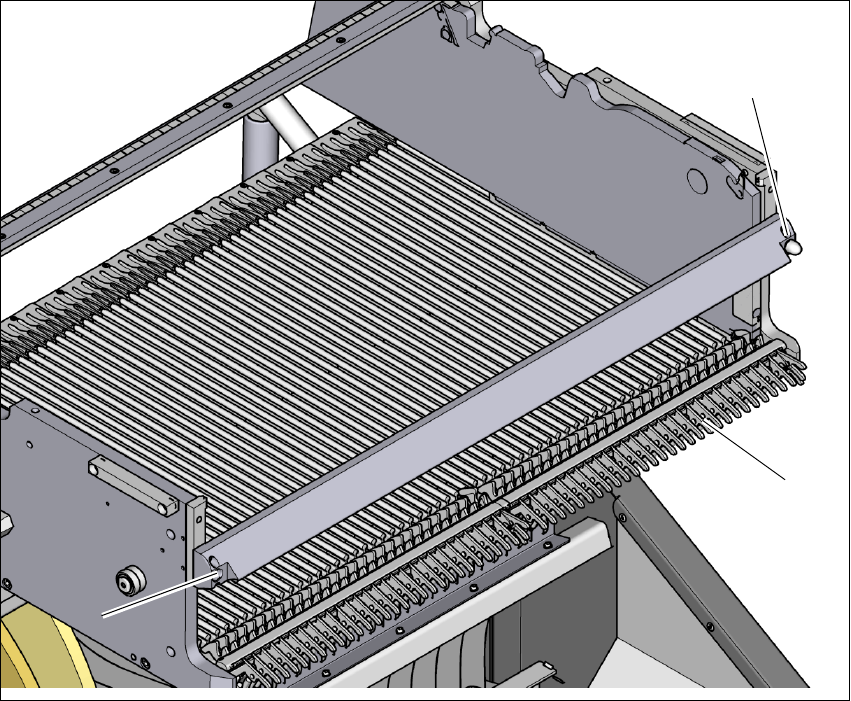

Res. 3.11 - 6 Komponent tablası, önden görünüm
(1) Kilitleme mandalları
(2) Komponent tablasındaki merkezleme pimi
(3) Komponent tablasındaki merkezleme deliği
(1)
(2)
(3)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
178
3.11.7 Komponent tablası için ilave bant makarası için tutucu
3

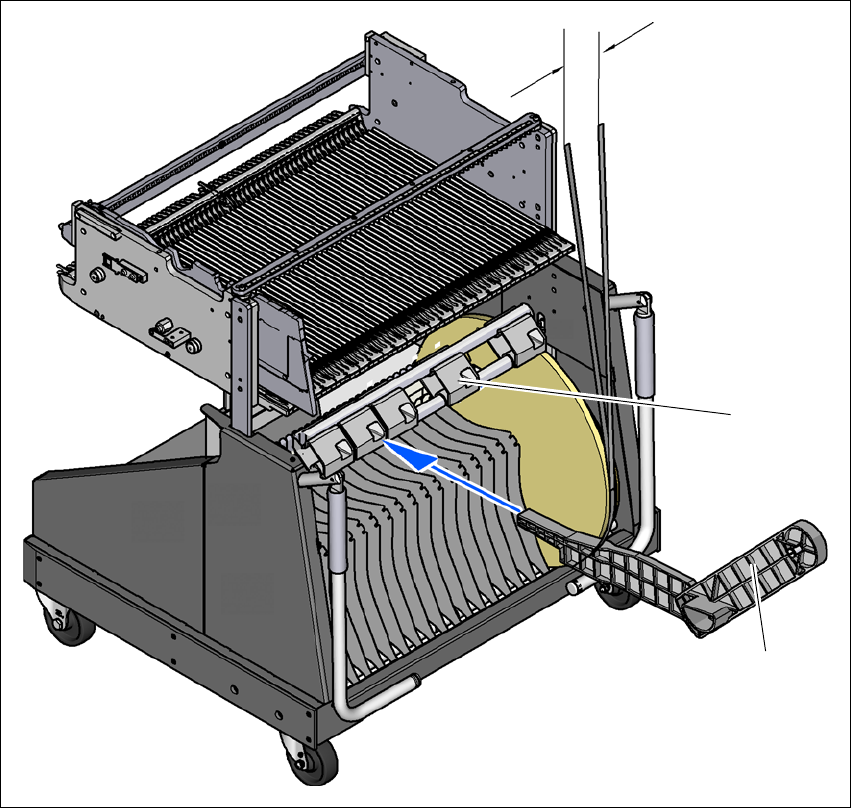

Res. 3.11 - 7 İlave bant makarası için tutucu
(1) İlave bant makarası için tutucu, Ürün no. 03075622-xx
(2) Tutucu için tutma düzeneği
X serisi besleyici modülleri, besleyici modülü ile bant makarası arasındaki yanal ofset 60 mm'den
fazla değilse bantları sorunsuz işleyebilir. Öngörülen bir ekipman nedeniyle izin verilen maksimum
ofset sağlanamıyorsa, ilave bir bant makarası (
Poz. 1) için tutucu kullanılmasını öneririz. Tutucuyu
tutma düzeneğine (
Poz. 2) yerleştirin ve izin verilen maksimum ofset olan 60 mm'nin altına dü-
şene kadar kaydırın. Komponent arabasında toplam 5 tutma düzeneği vardır. Her bant makarası
tutucusu 2 bant makarası alabilir, bu sayede bant konteynerinin üst kısmına en fazla on adet 19"
(483 mm) bant makarası konumlandırılabilmektedir.
Maks. 60 mm
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.11 Komponent arabası
179
3.11.8 Bant konteyneri
3.11.8.1 Açıklama
Bant konteyneri, 19" (483 mm) çapa kadar olan bant makaralarını tutabilir. Ayırıcı sacların nasıl
yerleştirileceği kısım 5.9.5
sayfa 261'te açıklanmaktadır.
3

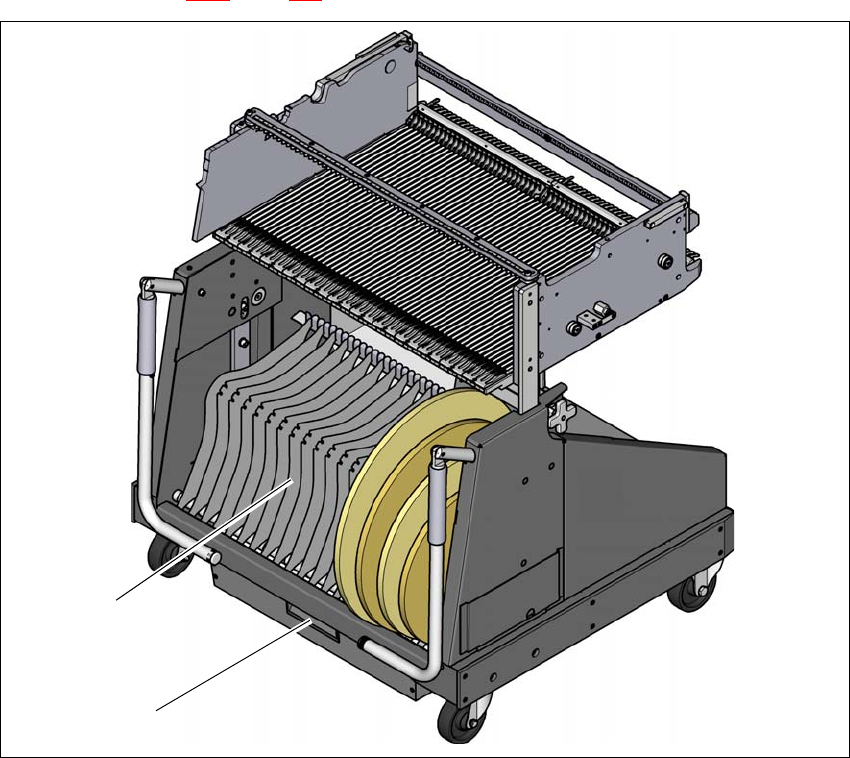

Res. 3.11 - 8 Komponent arabası, SIPLACE SX1/SX2, bant konteyneri ile
(1) Ayırıcı sacları olan bant konteyneri
(2) Bant atık haznesi
(1)
(2)
