Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makin esindeki görevler Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.3 SIPLACE hatt ının devreye alınması 235 5 Res. 5.3 - 1 İ stasyon yaz ı l ı m ı yüklen…
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.3 SIPLACE hattının devreye alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
234
5.3 SIPLACE hattının devreye alınması
5.3.1 SIPLACE Pro Line Control GUI programının başlatılması
Hat bilgisayarında SIPLACE Pro Line Control GUI'yi şu şekilde başlatın
Windows başlatma menüsünde
Başlat --> Programlar --> SIPLACE Pro --> LCGUI
veya
Masaüstündeki sembolü üzerinden.
Kullanıcı verilerinizi girin.
Sistem şimdi SIPLACE Pro sunucusuna bağlanır ve kullanıcı arayüzünü açar.
5.3.2 İstasyonları devreye almadan önce dikkat etmeniz gerekenler
5
İstasyonların güç ve basınçlı hava beslemesine bağlı olduğunu kontrol edin.
İstasyonlarda görsel bir inceleme yapın. Özellikle, köprülerin hareket alanında herhangi bir
engel olmadığından emin olun.
Tüm kafaların Z eksenlerinin en üst son konumlarında olduğundan emin olun.
Waffle pack değiştirici opsiyonu varsa: Dizgi makinesini devreye almadan önce Waffle pack
değiştiricilerini devreye alın.
5.3.3 İstasyonun devreye alınması ve istasyon yazılımının kullanıcı arayzünün
başlatılması
5
İstasyonu ana şalter üzerinden devreye alın.
Devreye aldıktan sonra manometrelerde gerekli çalışma basıncının görüntülendiğini kontrol
edin.
İstasyon bilgisayarı yazılımı yüklenir ve "Üretim" kullanıcı düzeyi için istasyon yazılımının
"Üretim" görünümü görüntülenir (aşağıdaki resme bakınız).
DİKKAT
İstasyonları devreye almadan önce, lütfen aşağıda açıklanan çalışma adımlarını uygula-
yın.
DİKKAT
İstasyonun devreye alınması sırasında iletişim sorunları!
İstasyonun erken devreye alınması, iletişim sorunlarına neden olabilir.
İstasyonu ancak, SIPLACE Pro bilgisayarının ekranında "Masaüstü" görüntülendiği
zaman devreye alın.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.3 SIPLACE hattının devreye alınması
235
5

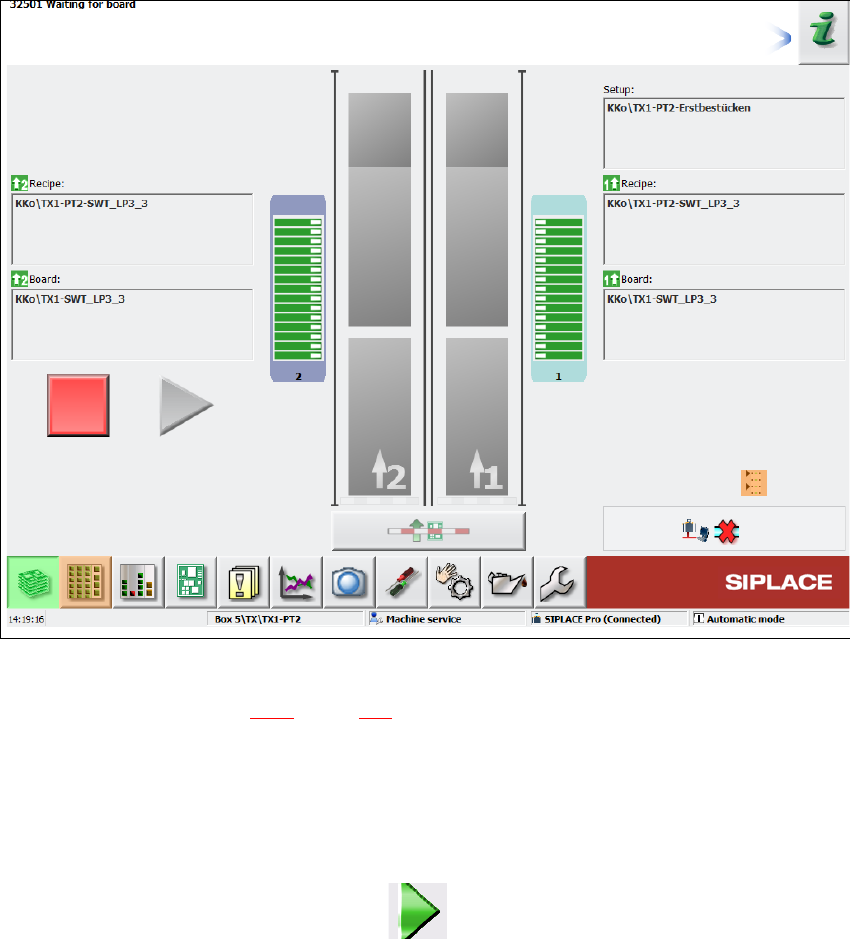

Res. 5.3 - 1 İstasyon yazılımı yüklendikten sonra "Üretim" görünümü (örnek)
Durum alanında (bkz. kısım 5.5.1, sayfa 240) istasyonun mevcut durumu ve yapmanız gereken
işlem görüntülenir.
"Başlatma butonuna basın" talebi belirdiğinde bir başlatma butonuna basın.
Başlatma butonları, istasyonun giriş tarafında ve çıkış tarafında bulunur.
Referans çalışması gerçekleştirilir. Referans çalışması tamamlandıktan sonra istasyon çalış-
maya hazırdır.
Kullanıcı arayüzünün çalışma alanında sembolü görüntülenir (etkinleştirildi).
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.3 SIPLACE hattının devreye alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
236
5.3.4 Dizgi makinesinin başlatma butonunun davranışı
Başlatma butonlarının davranışı ayarlanabilir.
"Sensörleri ve işlevleri kontrol etme" görünümünü açın (bkz. kısım 5.5.3, sayfa 240).
Yapılabilecek ayarlar:
Üretimin otomatik olarak başlatılması 5
Standart ayar.
Başlatma butonuna basıldığında üretim otomatik olarak başlatılır.
Üretim durumunu değiştirmeyin 5
Örneğin dizgi makinesini kalibre ve test etmek için.
Başlatma butonuna basıldığında sadece güç devresi kapatılır ve üretim hemen başlatılmaz.
5
5.3.5 "SIPLACE hattının devreye alınması" diyagramı
Aşağıdaki diyagramda, SIPLACE hattının devreye alınmasından sonra uygulanan işlemler göste-
rilmiştir.
DİKKAT
Makine işlevleri, başlatma butonunun ayarına bakılmaksızın doğrudan GUI aracılığıyla
başlatılabilir. Güç devresi zaten kapalıysa, dizgi makinesinin başlatma butonu aracılığıyla
başka bir onay gerekmez.
