3.11.10 Komponent arabası içeri çekme tertibatındaki boş bant yönlendirme kanalı
Standart versiyonda boş bant yönlendirme kanalı, maksimum 12 mm cep yüksekliğine sahip bant-
ları pnömatik bant kesiciye yönlendirebilir.
3
Res. 3.11 - 10 SIPLACE SX1/SX2 komponent arabası içeri çekme tertibatındaki boş bant yönlendirme kanalı
(1) Boş bantlar için giriş aralığı
(2) Pnömatik kesicinin üst kısmında boş bantlar için çıkış aralığı
(3) < 12 mm bantlar için ayırıcı sac, > 12 mm bantlar için sökülebilir
3
NOT
Tıkanma tehlikesi!
Yüksek cepli besleyici modüllerin yanında alçak cepli besleyici modülleri olduğunda boş
bantlar için tıkanma tehlikesi mevcuttur.
Alçak cepli besleyici modülleri doğrudan yüksek cepli besleyici modüllerin yanına ko-
numlandırmayın.
12 mm'den yüksek bant cepleri için ayırıcı sac (Poz. 3 res. 3.11 - 10) çıkarılabilir (bkz. kı-
sım 4.5
, sayfa 222).
(1)
(2)
(3)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
182
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.1 Nakliye ve teslimat konfigürasyonu
183
4 Kurulum ve devreye alma
4.1 Nakliye ve teslimat konfigürasyonu
4.1.1 Nakliye ambalajı
Avrupa'da, dizgi makinesi ve komponent arabaları iki ahşap palet üzerinde ve plastik folyoya sarılı
olarak teslim edilir. Avrupa dışında, dizgi makinesi ve komponent arabaları ahşap nakliye sandık-
ları içinde teslim edilir.
4.1.1.1 Nakliye ambalajının ölçüleri
Paletlerin ve ahşap sandıkların ölçüleri aşağıdaki tabloda listelenmiştir:
4

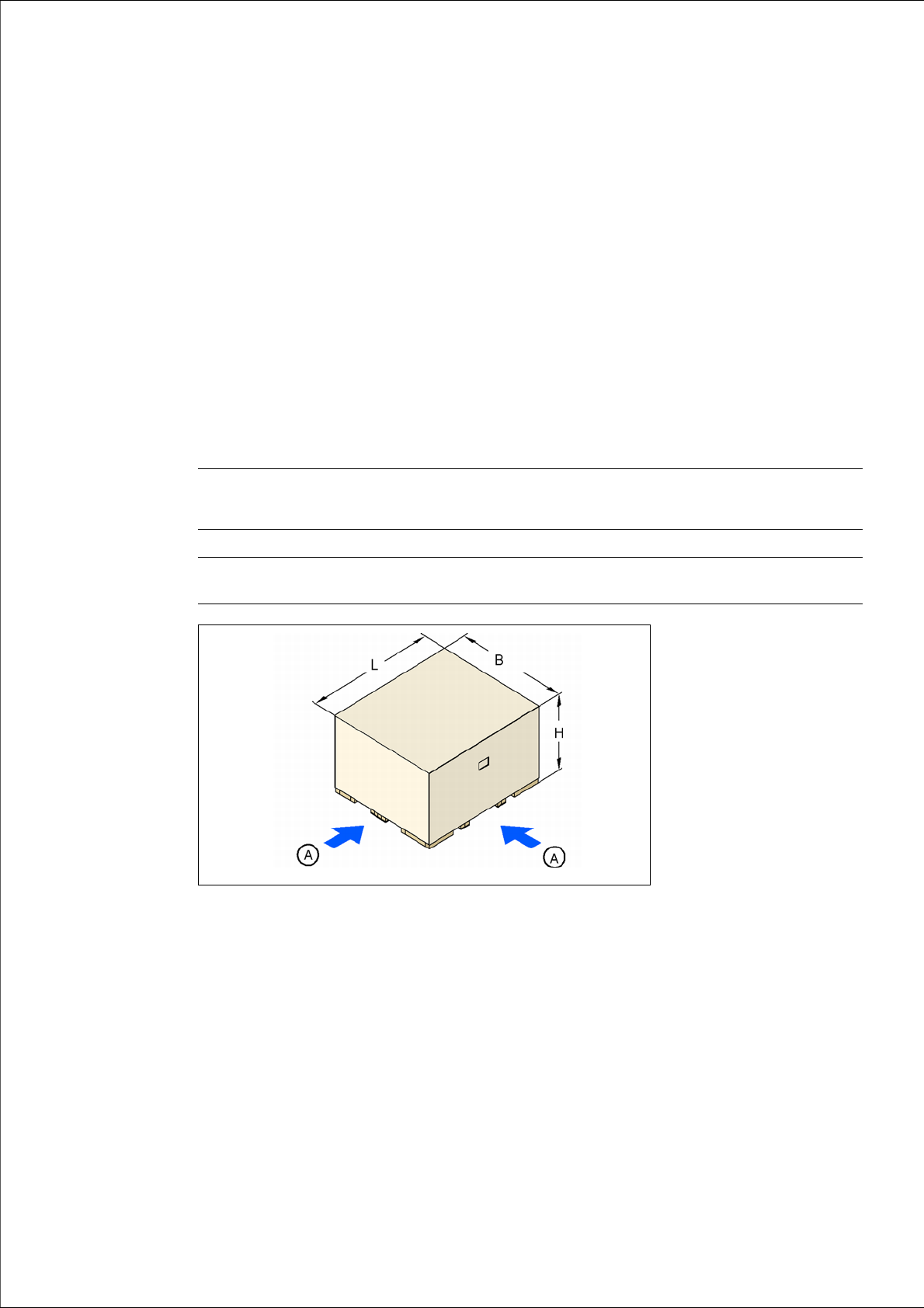

Res. 4.1 - 1 Nakliye sandığı - Milimetre cinsinden ölçüler
(A) Forklift için yerleştirme noktaları
Dizgi makinesi
(U x G x Y)
Komponent arabası 60
(U x G x Y)
Komponent arabası 30
(U x G x Y)
Palet 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Ahşap san-
dık
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
