6.10 Sabit kameralar
6.10.1 Komponent kamerası, sabit P&P, tip 25 GigE (FC kamera)
Ürün no. 03222727-xx Komponent kamerası, sabit, tip 25 GigE
6

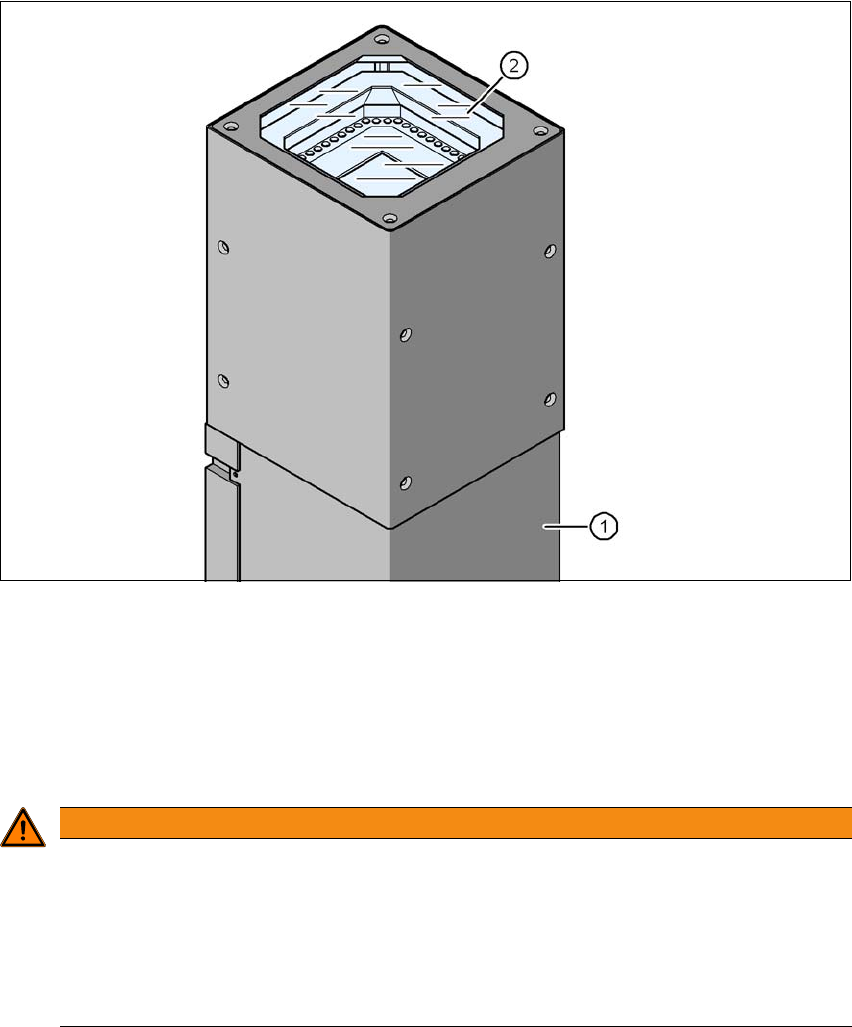

Res. 6.10 - 1 Komponent kamerası, sabit, P&P, tip 25, GigE (FC kamera)
(1) Entegre kameralı ve kamera amplifikatörlü kamera gövdesi
(2) Cam levha - altında aydınlatma ve optik düzeyleri
6.10.1.1 Güvenlik bilgileri
6
UYARI
Çarpışma tehlikesi!
Dizgi kafası TwinStar iken SpeedStar olarak değiştirildiğinde SpeedStar, kamera gövde-
lerine çarpıyor.
TwinStar'ın sabit komponent kamerasını sökün.
TwinStar'dan MultiStar'a dizgi kafası değişiminde sabit komponent kamerası alt po-
zisyona takılır.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.10 Sabit kameralar
323
6.10.1.2 Teknik veriler
6
Komponent ölçüleri Tekil komponent ölçümünde 0,2 mm x 0,2 mm ile 16 mm x 16 mm
arası
Komponent çeşitliliği 0402 bis SO, PLCC, QFP, duy, fiş, BGA, özel komponent, Bare Die,
Flip-Chip, Shield
Min. bacak ızgarası 0,25 mm
Min. bacak genişliği 0,1 mm
Min. bilye ızgarası 0,14 mm
Min. bilye çapı 0,08 mm
Görüş alanı 19,4 mm x 19,4 mm
Aydınlatma türü Üzerine düşen ışık (6 serbestçe programlanabilir düzey)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.10 Sabit kameralar Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
324
6.10.2 Komponent kamerası, sabit, P&P, tip 33 GigE
Ürün no. 00588100-xx CPP kafası için sabit kamera, tip 33 GigE
6
Res. 6.10 - 2 Komponent kamerasının yapısı, sabit, P&P, tip 33 GigE
(1) Entegre kameralı ve kamera amplifikatörlü kamera gövdesi
(2) Cam levha - altında aydınlatma ve optik düzeyleri
